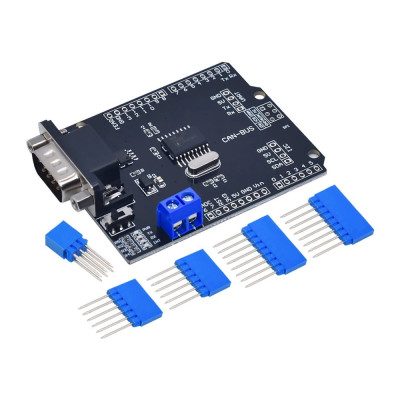

Pajzs CAN BUS V2.0B, UNO kompatibilis, MCP2515, EF02037, 5-12V
Árnyékoló modul Arduino UNO R3-hoz, amely gyors és stabil CAN 2.0B kommunikációt biztosít, ideális ipari, autóipari és automatizálási projektekhez. Tartalmaz MCP2515 vezérlőt és TJA1050 adó-vevőt, akár 1 Mbps sebességet támogat, SPI-n keresztül csatlakozik és DB9 csatlakozóval rendelkezik. Az állapotjelző LED-ek és a KI/BE kapcsoló leegyszerűsíti az integrációt és a tesztelést.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
A CAN BUS árnyékoló modul, amely közvetlenül kompatibilis az Arduino UNO R3-mal, egy nagy teljesítményű és sokoldalú modul, amely nagy sebességű CAN (Controller Area Network) kommunikációt tesz lehetővé az Arduino és Freaduino kártyák számára. Ez a modul kibővíti az Arduino és Freaduino kártyák képességeit, lehetővé téve a felhasználók számára az adatok gyors és hatékony továbbítását és fogadását CAN hálózatokon, ami ideális ipari alkalmazásokhoz, automatizáláshoz, autóiparhoz és más összetett projektekhez. A modul segítségével a felhasználók olyan projekteket hozhatnak létre, amelyek különböző eszközökkel és rendszerekkel kommunikálnak a CAN hálózatokon, korlátlan lehetőségeket nyitva meg az innováció és a kreativitás számára.
Az MCP2515 CAN vezérlőt használja, adó-vevőként pedig a TJA1050 IC-t (hasonlóan a MAX485-höz).
Teljes mértékben támogatja a CAN2.0 protokollt, maximális 1 Mb/s átviteli sebességgel.
LED-es kijelzőkkel rendelkezik a tápellátás, az RX, az TX és az INT jelzésére, valamint egy ON/OFF kapcsolóval.
A modul a csatlakozókon és az SPI interfészen keresztül csatlakoztatható az Arduino/Freaduino panelhez, és a csatlakoztatás után programozható és használható a projektben.
A modul könnyebb használata érdekében elérhetők Arduino és Freaduino könyvtárak, valamint kódpéldák, amelyek bemutatják, hogyan küldhetünk és fogadhatunk adatokat a CAN hálózaton keresztül.
A modul lehetővé teszi a különféle CAN-kompatibilis eszközökkel és rendszerekkel való interakciót, például érzékelőkkel, vezérlőmodulokkal, műszerfalakkal és sok mással.
Kiváló teljesítmény: Az MCP2515 gyors és megbízható kommunikációt kínál CAN hálózatokon, és ez a modul nagy teljesítményű megoldást kínál a gyors adatátvitelt igénylő projektekhez.
Ez a modul alkalmas ipari alkalmazásokhoz, autóiparhoz, automatizáláshoz és egyéb barkácsprojektekhez, amelyek CAN hálózatokon történő kommunikációt igényelnek.
Specifikációk:
Tápfeszültség: 5 VDC, közvetlen táplálás az UNO R3 panelről 5 és 12 VDC között
Logikai szint: 5V
CAN vezérlő: MCP2515
CAN verzió: 2.0B
Kommunikáció: TJA1050
Maximális CAN kommunikációs sebesség: Akár 1 Mbps
Interfész: SPI (soros periféria interfész)
Kommunikációs csatlakozó: DB9
Méretek mm: 68 x 54 mm
Összeszerelés és használat:
Szereld össze a modult az Arduino/Freaduino panelre, ügyelve arra, hogy a csatlakozók megfelelően legyenek csatlakoztatva, és hogy a tápfeszültség 5V DC legyen.
Telepítsd a megfelelő Arduino/Freaduino könyvtárakat, és töltsd fel a kódpéldákat, hogy elkezdhesd használni a modult a CAN hálózatokon történő kommunikációhoz.
Csatlakoztassa a modult CAN-kompatibilis eszközökhöz vagy rendszerekhez a megfelelő könyvtárak és kód használatával az adatok küldéséhez és fogadásához közöttük.
