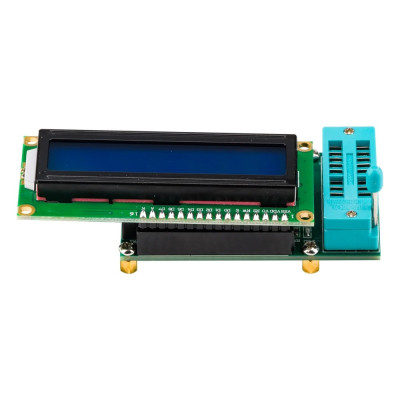

Digitális integrációs teszter, TES200, kijelző, 74 40 45 sorozat, 7-12V
Digitális teszter a 74, 40 és 45 sorozatú integrált áramkörök gyors hibakereséséhez és ellenőrzéséhez, több mint 200 IC támogatásával. Az LCD kijelző és a gombos kezelőfelület lehetővé teszi a modell könnyű kiválasztását és a teszt elindítását, az eszköz akár hibás logikai kapukat is képes felismerni. Kompakt kialakítás, 7-11V tápellátás a 5.5x2.1mm DC csatlakozón keresztül, alacsony fogyasztás.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
A TES200 digitális integrációs teszter a 74-es, 40-es és 45-ös sorozatú integrált áramkörök gyors hibaelhárítására és ellenőrzésére szolgál, több mint 200 típusú IC támogatásával. Az eszköz könnyen használható, nemcsak az áramkörök logikai tesztelését teszi lehetővé, hanem a hibás logikai kapuk azonosítását is.
Kompakt kialakításának és intuitív kezelőfelületének köszönhetően ideális elektronikai műhelyekben, laboratóriumokban vagy elektronikai javítás szerelmesei számára.
Az ideális tápegység egy 9 V-os elemmel és egy 5.5x2.1mm.
Specifikációk:
Kompatibilis IC sorozat: 74, 40 és 45
Üzemi feszültség: 7-11V (ne lépje túl a 12VDC-t)
Áramfelvétel: <30mA
Töltőcsatlakozó: 5.5x2.1mm jack csatlakozó
Üzemi hőmérséklet: -40 ~ 75 °C
Súly: 60g
Méretek: 70 x 45 x 40 mm
Gomb leírása:
| Gomb | Funkció |
|---|---|
| SW1 | Tesztelő be/ki |
| modellező | Integrált sorozatválasztás (74, 40, 45) |
| FEL | Navigálás felfelé az integrációs modellek között |
| LE | Navigálás lefelé az integrációs modellek között |
| TESZT | Integrált áramkör tesztjének indítása |
Használat:
Kapcsolja be a készüléket a JK1 interfészen keresztül 7 és 11 V közötti feszültséggel, majd kapcsolja az SW1 kapcsolót ON állásba.
A teszt megkezdése előtt helyezze be az integrált áramkört a tesztaljzatba a megfelelő irányban (lefelé igazítva).
Válassza ki az integrált áramkör típusát a MODE gombbal (74-es sorozat vagy 40-es sorozat), navigáljon a modellek között a FEL és LE nyilakkal, és a teszteléshez nyomja meg a TESZT gombot.
Kompatibilis integrált áramkörök listája:
74
7400, 7401, 7402, 7403, 7404, 7405, 7406, 7407, 7408, 7409
7410, 7411, 7412, 7413, 7414, 7415, 7416, 7417, 7418, 7419
7420, 7421, 7422, 7424, 7425, 7426, 7427, 7428, 7430, 7432
7433, 7434, 7435, 7436, 7437, 7438, 7439, 7440, 7442, 7443
7444, 7445, 7446, 7447, 7448, 7454, 7464, 7470, 7472, 7473
7474, 7475, 7476, 7477, 7478, 7480, 7482, 7483, 7485, 7486
7487, 7489, 7494, 7495, 7496, 74101, 74102, 74103, 74107, 74108
74109, 74112, 74113, 74125, 74126, 74128, 74130, 74132, 74133, 74134
74135, 74136, 74137, 74138, 74139, 74140, 74145, 74147, 74148, 74151
74152, 74153, 74155, 74156, 74157, 74158, 74160, 74161, 74163, 74164
74165, 74166, 74171, 74173, 74174, 74175, 74176, 74177, 74180, 74182
74190, 74191, 74192, 74193, 74194, 74195, 74197, 74242, 74243, 74247
74248, 74249, 74251, 74253, 74256, 74257, 74258, 74259, 74260, 74266
74279, 74280, 74283, 74290, 74293, 74295, 74298, 74350, 74352, 74353
74365, 74366, 74367, 74368, 74375, 74378, 74379, 74390, 74393, 74395
74425, 74426, 74445, 74447, 74490, 74595, 74670
40, 45
CD4000, CD4001, CD4002, CD4006, CD4007, CD4008, CD4009, CD4010, CD4011, CD4012,
CD4013, CD4014, CD4015, CD4016, CD4017, CD4018, CD4019, CD4020, CD4021, CD4022,
CD4023, CD4024, CD4025, CD4026, CD4027, CD4028, CD4029, CD4030, CD4033, CD4035,
CD4040, CD4042, CD4043, CD4044, CD4048, CD4049, CD4050, CD4051, CD4052, CD4053,
CD4060, CD4066, CD4068, CD4069, CD4070, CD4071, CD4072, CD4073, CD4075, CD4076,
CD4077, CD4078, CD4081, CD4082, CD4085, CD4093, CD4094, CD4099, CD4502, CD4503,
CD4504, CD4510, CD4511, CD4512, CD4516, CD4518, CD4520, CD4522, CD4526, CD4529,
CD4532, CD4539, CD4543, CD4555, CD4556, CD4584, CD40106, CD40110, CD40161, CD40162, CD40174, CD40175, CD40192, CD40193,
A csomag tartalma:
1x TES200 teszter
1x kompatibilis LCD képernyő
