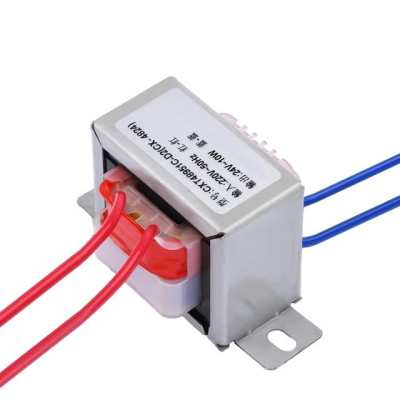

220 V-ról 24 VAC-ra átalakító transzformátor, 10 W, CX4824
AC transzformátor az eszközök 24VAC tápellátásához a 220V hálózatból, 10W, szigeteléssel és EI típusú mágneses maggal a stabil működés érdekében. A zománcozott rézhuzal tekercs hatékonyságot és tartósságot biztosít, a nyitott kialakítás természetes hűtést tesz lehetővé. A 220VAC bemenet vörös vezetékeken, a 24VAC kimenet kék vezetékeken, szigorú polaritás nélkül.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
Váltakozó feszültségű (AC) transzformátor, 220 VAC - 24 VAC, maximum 10 W teljesítménnyel.
Zománcozott rézhuzalból és EI típusú mágneses magból készül, ami biztonságos és hatékony működést biztosít. A ház nyitott típusú, a hűtés pedig természetes módon, ventilátorok és folyadékok nélkül történik, így ideális olyan alkalmazásokhoz, amelyek nem igényelnek extrém üzemi körülményeket.
A tekercs teljes egészében rézhuzalból készült, ami hatékony energiaátadást és tartósságot biztosít magas hőmérsékleti körülmények között.
A 220 V-os váltakozó feszültség a piros vezetékeken, a 24 V-os váltakozó feszültség pedig a kék vezetékeken található. A transzformátornak nincs szigorú polaritása, a fázis és a nulla bármelyik vezetékhez csatlakoztatható.
Specifikációk:
Modell: CX-4824
Névleges teljesítmény: 10W
Bemeneti feszültség: AC 220V / 50Hz (a piros vezetékeken)
Kimeneti feszültség: AC 24V (terhelés nélküli feszültség ~10%-kal magasabb), a kék vezetékeken
Transzformátor típusa: leválasztás
Frekvencia: 50Hz
Mágneses mag alakja: EI típus
Védelem: nyitott típus
Hűtési módszer: természetes hűtés
Tekercs anyaga: zománcozott rézhuzal
Szerkezet: 2 pólusú transzformátor
Piros vezetékek: 220 V AC tápegység
KÉK vezetékek: 24 VAC kimenet
Szerelési méretek:
Tekercs szélessége: 41 mm
Lábköz közötti távolság: 75 mm
Lyukak közötti távolság: 61 mm
Dróthossz: 150 mm
Teljes méretek: 50 x 43 x 42 mm (magasság)
Használat:
Szerelje fel a transzformátort egy szilárd tartóra a rögzítőfuratok segítségével.
Csatlakoztassa a piros vezetéket a 220 V-os váltakozó áramú forráshoz. A kék vezeték a 24 V-os kimenet.
Első indításkor mérje meg a kimeneti feszültséget. Terhelés nélkül normális, ha akár 10%-kal magasabb is lehet.
A fogyasztókat csak a terhelés alatti tényleges feszültségérték ellenőrzése után csatlakoztassa.
Győződjön meg arról, hogy a transzformátor jól szellőzik, és védve van a túlzott nedvességtől vagy portól.
