Induktív közelségérzékelő, PNP, LJ12A3-4, Z-BY, 6-36V
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés minimum 100 €
Az LJ12A3-4 sorozatú PNP induktív érzékelő olyan alkalmazásokhoz készült, ahol fizikai érintkezés nélkül kell fémtárgyakat azonosítani. Robusztus fémszerkezettel és akár 4 mm-es érzékelési távolsággal rendelkezik.
A nikkelezett sárgaréz ház és az ABS érzékelő felület tartósságot és ellenállást biztosít az ipari munkakörnyezetben. 6 és 36 V közötti feszültséggel működik, és piros LED-del van felszerelve, amely jelzi az aktiválást. A fordított polaritás elleni védelem és az IP65 védettség alkalmassá teszi a különféle ipari környezetben való használatra.
Az érzékelő NO (Normally Open) típusú, ami azt jelenti, hogy Normally Open állapotban van.
Ne csatlakoztassa az érzékelő kimenetét (fekete vezeték) közvetlenül fogyasztóhoz (pl. lámpához, motorhoz, teljesítményreléhez stb.). A kimenetet egy vezérlő (PLC, mikrovezérlő, optocsatoló relé modul stb.) logikai bemenetéhez kell csatlakoztatni, nem pedig nagy áramfelvételű terhelések közvetlen vezérlésére.
Specifikációk:
Tápfeszültség: 6-36V DC
Modell: LJ12A3-4-Z/BY hengeres sorozat
Típus: PNP
Kimenet: NO, Normál esetben nyitott érintkező
Szerelési típus: Nem árnyékolt
Kimeneti áram: max. 300 mA (egyenáram)
Érzékelési távolság: 4 mm (ideális 0-3,2 mm)
Standard detektált tárgy: Lágyacél 12x12x1 mm
Frekvenciaátvitel: 500 Hz
Működésjelzés: piros LED
Védelem: Fordított csatlakozás elleni védelem. Rövidzárlatvédelem nélkül
Védettségi fokozat: IP65
Üzemi hőmérséklet-tartomány: -25°C és +70°C között
Kábelhossz: 1,2 m
Ház anyaga: Nikkelezett sárgaréz
Érzékelő felület: ABS
Menet: M12
Méretek: 12 x 60 mm
Használati utasítás:
Szerelje fel az érzékelőt egy M12-kompatibilis tartóra, ügyelve arra, hogy ne legyen távol más fémtárgyaktól, amelyek zavarhatják az érzékelést.

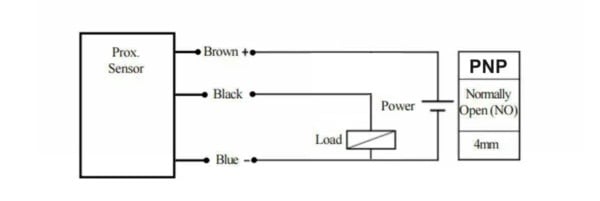

Bejelentkezés:
| Szál színe | Funkció | Bejelentkezés |
|---|---|---|
| Barna | Tápegység +Vcc | +6...36 V egyenáram |
| Kék | GND (föld) | 0V (mínusz teljesítmény) |
| Fekete | Jelkimenet (PNP) | Vezérlő / relé digitális bemenet (érzékeléskor aktív) |
A 0–4 mm-es tartományon belül behelyezett fémtárgy aktiválja az érzékelő kimenetét és kigyullad a piros LED.
A helyes aktiválás megerősítéséhez tesztelje egy ferromágneses fémtárggyal (pl. acélcsavarral).
Kerülje a helytelen vezetékcsatlakozásokat, és ne használja az érzékelőt 300 mA-nél nagyobb áramerősségű alkalmazásokban, illetve túlzott nedvesség jelenlétében.
Ne csatlakoztassa az érzékelő kimenetét (fekete vezeték) közvetlenül fogyasztóhoz (pl. lámpához, motorhoz, teljesítményreléhez stb.). A kimenetet egy vezérlő (PLC, mikrovezérlő, optocsatoló relé modul stb.) logikai bemenetéhez kell csatlakoztatni, nem pedig nagy áramfelvételű terhelések közvetlen vezérlésére.
Ha egy fogyasztó vezérlése szükséges, használjon megfelelő méretű közbenső relét vagy kapcsolótranzisztort, szükség esetén flyback diódával védve.
A maximálisan megengedett áramerősség (300 mA) túllépése az érzékelő végleges meghibásodásához vezethet.
