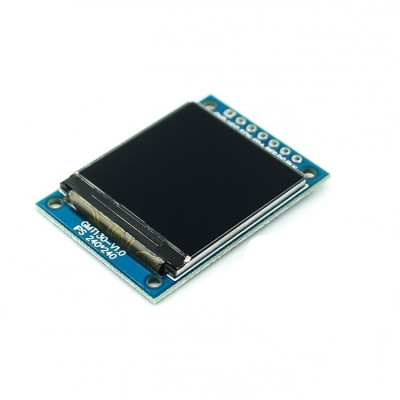

Display TFT 1.3", IPS, SPI, 65K culori, LCD ST7789V, 240x240, 7P
Modul display color IPS de 1.3 inch pentru proiecte Arduino si placi de dezvoltare, ideal pentru interfete grafice compacte, meniuri si afisare date in timp real. Ofera rezolutie 240x240 cu 65K culori si unghiuri largi de vizualizare, control SPI rapid cu driver ST7789V si pin BLK pentru gestionarea retroiluminarii, functioneaza la 3.3V pentru alimentare si logica.
Expediere estimata: joi 27 august
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Modul display color IPS de 1.3 inch, compatibil Arduino si alte placi de dezvoltare. Atentie! Suporta tensiune de 3.3V, atat logica cat si de alimentare. Folositi un convertor de nivel logic daca este necasara folosirea cu placi pe 5V.
Acest afisaj comunica prin SPI iar pixelii sunt controlabili individual, avand o rezolutie de 240x240 pixeli de tip RGB. Ecranul LCD este unul TFT cu culori realiste si IPS, lucru ce permite vizualizarea corecta a acestuia din toate unghiurile.
Dispune de retroiluminare de fundal controlabila prin pinul dedicat BLK (Low Level este OFF).
Specificatii:
Tensiune alimentare: 3.3VDC
Tensiune logica: 3.3VDC (NU este compatibil cu 5V! Folisiti convertor de nivel logic)
Integrat: ST7789VW
Numar pini: 7
Comunicare: SPI
Dimensiune ecran: 1.3 inch
Rezolutie: 240 x 240 pixeli
Culoare: RGB
Tip: LCD TFT, IPS
Temperatura operare: -20 - +70 grade C, fara condens
Dimensiuni mm: 39 x 28mm
Conectare:
GND: Ground, minus
VCC: 3.3VDC, plus
SCL: Pin SCL, Serial Clock
SDA: Pin SDA, Serial Data
RES: Pin Reset
DC: Pin Data Control
BLK: Pin control retroiluminare (backlight)
Utilizare:
Exemplul de utilizare este dat cu o placa ESP32 (nu necesita convertor de nivel logic, operand la 3.3V) conectata la afisaj, utilizand mediul Arduino IDE.
Instaleaza biblioteca TFT_eSPI_ES32Lab by Bodmer.
Conecteaza placa ESP32 la Display dupa cum urmeaza:
| Pin display | Pin ESP32 | Functie | Observatii |
|---|---|---|---|
| VCC | 3.3V (sau 5V daca modulul are regulator) | Alimentare logica si backlight | Daca modulul are regulator pe placa, poti folosi 5V. Altfel doar 3.3V. |
| GND | GND | Masa comuna | Trebuie conectata la GND-ul ESP32 |
| SCL / SCK / CLK | GPIO 18 | Semnal de ceas SPI | Poate fi si 14 sau 5, dar 18 este linia standard de SCK pe ESP32 |
| SDA / MOSI / DIN | GPIO 23 | Linie de date SPI (Master Out Slave In) | Poate fi si 13, dar 23 este standard MOSI |
| RES / RST / RESET | GPIO 16 | Reset hardware al ecranului | Poate fi schimbat pe alt pin liber daca este nevoie |
| DC / D/C / A0 | GPIO 17 | Data/Command select | Se foloseste pentru a comuta intre comenzi si date catre display |
| BL / LED / BLK | GPIO 22 (sau 3.3V direct) | Backlight (iluminare ecran) | Daca vrei control software, foloseste GPIO22. Daca vrei mereu aprins, leaga la 3.3V |
Descarca arhiva cu codul de test din sectiunea Download si incarca codul de test prin intermediul Arduino IDE.
