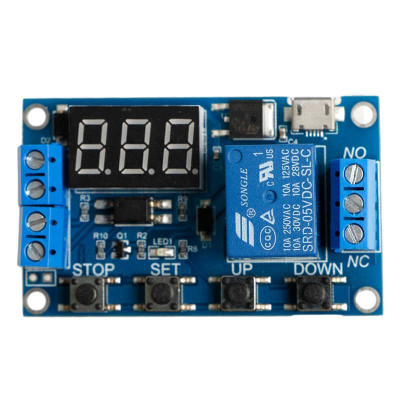

Verzögerungsrelaismodul, einstellbare Zeit, Anzeige, 6-30 V
Einstellbares Verzögerungsrelaismodul, ideal für Automatisierung und zeitgesteuerte Steuerungen, verfügt über ein digitales Display zur schnellen Einstellung und Überwachung, wird flexibel mit 5 V über MicroUSB oder 6-30 VDC an den Klemmen versorgt, bietet eine wählbare Auflösung bis zu Zehntelsekunden und beinhaltet 4 Betriebsmodi für Verzögerung, Impuls oder EIN-AUS-Zyklus, 5-A-Relais für DC- oder AC-Lasten.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Programmierbares Zeitrelais-Modul (Verzögerung) zur verzögerten Steuerung mit Anzeige auf einem digitalen Display. Es kann über den MicroUSB-Anschluss mit 5V oder über Schraubklemmen mit einer Spannung zwischen 6 und 30VDC versorgt werden.
Die Zeitauflösung kann eingestellt werden.
Achtung! Das Berühren des Moduls (insbesondere der Relaispins) während des Betriebs mit hohen Spannungen ist gefährlich, insbesondere wenn ein Verbraucher an 220VAC angeschlossen ist.
Spezifikationen:
Versorgungsspannung: 5V MicroUSB oder 6 - 30V über Anschlüsse
Auslösesignal: High Level, 3 - 24V
Ausgangssteuerung: maximal Geräte bei 30VDC 5A oder 220VAC 5A
Abmessungen mm: 62 x 38 x 17mm
Zeitauflösung: 0-99,9 Sekunden, 0-999 Sekunden, 0-999 Minuten
Zeitdisplay: Je nach Charge kann die eingestellte Zeit "aufsteigend" von 0 bis zum eingestellten Wert oder "absteigend" vom eingestellten Wert bis 0 angezeigt werden
Betriebsmodi:
- Programm 1 (P-1): Beim Empfang eines Signals aktiviert das Modul das Relais und startet den Timer. Das Relais wird am Ende der Zeit deaktiviert. Erfordert ein kurzes Signal. Das Halten des Signals aktiviert das Modul nicht erneut.
- Programm 2 (P-2): Beim Empfang eines Signals bleibt das Modul für eine eingestellte Zeit ausgeschaltet, danach wird es für eine festgelegte Zeit aktiviert und schließlich ausgeschaltet.
- Programm 3 (P-3): Benötigt kein Signal, das Modul kann das Relais (ON-Zeit) aktivieren und (OFF-Zeit) deaktivieren im "Loop".
- Programm 4 (P-4): Zunächst bleibt es aktiv, solange das Signal aktiv ist. Beim Abschalten des Signals beginnt das Modul mit der Zählung, woraufhin das Relais abschaltet.
Betriebsweise:
| Programm | Allgemeine Beschreibung | Submodus/Funktion | Detailliertes Verhalten |
|---|---|---|---|
| P-1 | Das Relais wird bei einem kurzen Signal aktiviert und nach einer eingestellten Zeit (OP) deaktiviert. | P1.1 | Ignoriert jedes neue Signal während OP. |
| P1.2 | Ein neues Signal startet den OP-Timer neu. | ||
| P1.3 | Ein Rücksetzensignal deaktiviert das Relais und stoppt den Timer. | ||
| P-2 | Nach einem Auslösesignal wartet es eine Zeit (CL), dann aktiviert es das Relais für die Dauer OP. | — | Das Relais wird nach der Verzögerung CL aktiviert und nach OP deaktiviert. |
| P-3 | Funktioniert zyklisch im ON/OFF-Loop, mit oder ohne Signal. | P3.1 | Der ON (OP)/OFF (CL) Zyklus startet beim Empfang des Auslösesignals. |
| P3.2 | Der ON (OP)/OFF (CL) Zyklus startet automatisch bei Stromzufuhr, ohne Signal. | ||
| P-4 | Das Relais bleibt aktiv, solange ein Signal vorhanden ist. Beim Wegfall des Signals startet die OP-Zählung und danach schaltet es ab. | — | Der OP-Timer startet nach Signalverlust. Während des Signals wird er zurückgesetzt. |
Zeit-Einstellungen:
Nach Einstellen der Werte im Modus-Auswahlbildschirm drücken Sie kurz die STOP-Taste, um das Zeitintervall auszuwählen. Beispiel: Wenn Sie OP auf 3,2 Sekunden einstellen möchten, verschieben Sie das Komma auf die Dezimalstelle und die Anzeige zeigt 03.2.
Parameterbeschreibung:
Die Parameter sind unabhängig, aber jeder Modus hat gemeinsame Parameter.
Parametereinstellungen:
Bestimmen Sie zuerst den Betriebsmodus des Relais.
Um den Betriebsmodus auszuwählen, halten Sie im Hauptbildschirm (beim Start) die SET-Taste 2 Sekunden lang gedrückt, dann verwenden Sie die Tasten UP und DOWN, um den gewünschten Modus auszuwählen.
Nach Auswahl des Modus drücken Sie die SET-Taste, um die gewünschten Parameter einzustellen.
Nachdem alle Einstellungen abgeschlossen sind, halten Sie die SET-Taste 2 Sekunden lang gedrückt.
Funktionen der STOP-Taste:
- Relais-Aktivierungsmodus:
ON: Das Relais darf während OP aktiviert werden.
OFF: Das Relais ist immer ausgeschaltet.
- Ruhemodus:
C-P: Keine Operation für 5 Minuten, das Display schaltet sich aus, das Programm läuft jedoch normal weiter.
O-d: Das Display bleibt immer an.
Um zwischen den Modi C-P und O-d zu wechseln, halten Sie die STOP-Taste zwei Sekunden lang gedrückt.
