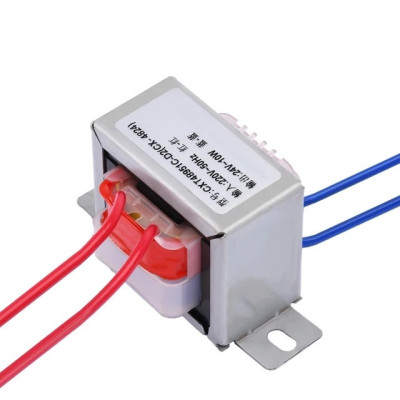

Transformator AC 220V auf 24VAC, 10W, CX4824
Wechselstromtransformator zur Stromversorgung von Geräten mit 24 V AC aus dem 220-V-Netz, 10 W, mit EI-Isolierung und Magnetkern für stabilen Betrieb. Die emaillierte Kupferspule gewährleistet Effizienz und Langlebigkeit, die offene Bauweise ermöglicht natürliche Kühlung. 220-V-AC-Eingang an roten Drähten, 24-V-AC-Ausgang an blauen Drähten, keine strikte Polaritätsbeschränkung.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Wechselspannungstransformator (AC), 220 VAC bis 24 VAC, mit einer maximalen Leistung von bis zu 10 W.
Es besteht aus emailliertem Kupferdraht und einem Magnetkern vom Typ EI und gewährleistet so einen sicheren und effizienten Betrieb. Das Gehäuse ist offen und die Kühlung erfolgt auf natürliche Weise, ohne Lüfter oder Flüssigkeiten, wodurch es sich ideal für Anwendungen eignet, bei denen keine extremen Betriebsbedingungen herrschen.
Die Spule besteht vollständig aus Kupferdraht, was eine effiziente Energieübertragung und Haltbarkeit bei hohen Temperaturen gewährleistet.
Die 220-V-Wechselstromversorgung erfolgt über die roten Kabel und der 24-V-Wechselstromausgang liegt über die blauen Kabel an. Der Transformator hat keine strikte Polarität, Phase und Neutralleiter können an beide Drähte angeschlossen werden.
Spezifikationen:
Modell: CX-4824
Nennleistung: 10W
Eingangsspannung: AC 220 V / 50 Hz (an den roten Kabeln)
Ausgangsspannung: AC 24 V (Leerlaufspannung um ~10 % höher), an blauen Kabeln
Transformatortyp: Isolation
Frequenz: 50 Hz
Magnetkernform: EI-Typ
Schutz: offener Typ
Kühlmethode: natürliche Kühlung
Spulenmaterial: Kupferlackdraht
Aufbau: 2-poliger Transformator
Rote Drähte: 220-VAC-Stromversorgung
BLAUE Drähte: 24VAC-Ausgang
Einbaumaße:
Spulenbreite: 41 mm
Abstand zwischen den Beinen: 75 mm
Lochabstand: 61 mm
Kabellänge: 150mm
Gesamtabmessungen: 50 x 43 x 42 mm (H)
Verwenden:
Montieren Sie den Transformator mithilfe der Montagelöcher auf einer stabilen Unterlage.
Verbinden Sie die rote Leitung mit der 220-V-Wechselstromquelle. Die blaue Linie ist der 24-V-Ausgang.
Messen Sie beim ersten Einschalten die Ausgangsspannung. Ohne Schwangerschaft ist ein um bis zu 10 % höherer Wert normal.
Schließen Sie Verbraucher erst an, nachdem Sie den tatsächlichen Spannungswert unter Last überprüft haben.
Stellen Sie sicher, dass der Transformator gut belüftet und vor übermäßiger Feuchtigkeit oder Staub geschützt ist.
