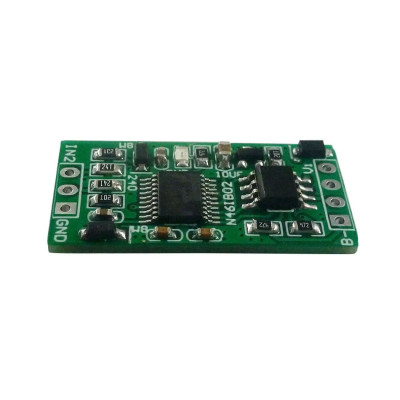

Stromsensor, analoge Erfassung, 2 Kanäle, 0-20mA, 4-20mA, 8-25V, RS485
Analoges 2-Kanal-Datenerfassungsmodul zur Messung von Stromsignalen (0–20 mA und 4–20 mA), ideal für Automatisierung und Messtechnik. Die Kommunikation erfolgt über RS485 mit Modbus-RTU-Unterstützung für die schnelle Integration in SPS- oder SCADA-Systeme. Das Modul arbeitet mit 8–25 V DC, bietet eine hohe Auflösung und eine typische Genauigkeit von 1 % und ist kompakt und einfach zu montieren.
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Analoges Stromerfassungsmodul 4-20 mA und 0-20 mA, N46IB02, mit RS485-Kommunikation und Modbus-RTU-Unterstützung, konzipiert für die einfache und effiziente Integration in Automatisierungs-, Instrumentierungs- und Messsysteme. Das Modul ist speziell für die in der Automatisierung und Instrumentierung häufig verwendeten Standardsignale 0-20mA und 4-20mA optimiert.
Im DOWNLOAD- Bereich finden Sie weitere Informationen zur Verwendung dieses Produkts.
Es unterstützt MODBUS RTU-Befehle wie die Funktionscodes 03 und 06 und erleichtert so die Integration in Steuerungs- und Automatisierungssysteme.
Die ID des Slave-Geräts kann durch Befehle festgelegt werden, wobei die maximale Anzahl 247 beträgt, was die Adressierung und Verwaltung in Modbus-Netzwerken erleichtert.
Für eine effiziente Kommunikation erfordert das MODBUS-Befehlsmodul die korrekte Konfiguration der Slave-ID.
Die spezifischen Einschränkungen dieses Moduls sind die Tatsache, dass O1 eine minimale Ausgangsspannung von 0,05 V und O2 von 0,1 V hat, sowie das Vorhandensein eines hohen Impulses von 10–20 ms zum Zeitpunkt der Stromversorgung
Spezifikationen:
Betriebsspannung: DC 8–25 V
Betriebsstrom: 12–13 mA
Unterstützt MODBUS RTU-Befehle: Funktionscodes 03 und 06
Spannungsauflösung: 0,01 V
Ausgabegenauigkeit: 1 %; Möglichkeit der Kalibrierung bei Fehlern >1 %
Erweiterungskapazität: Unterstützt bis zu 247 Geräte parallel unter MODBUS-Befehl
Abmessungen: 45 x 35 x 15 mm
-Kanal 1 (O1):
Ausgangsspannung: 0-5V
Maximaler Ausgangsstrom: 20 mA
Genauigkeit: 1 % bei 1–5 V, <1 V zeigt eine Welligkeit von 50 Hz/40 mV
-Kanal 2 (O2):
Ausgangsspannung: 0–10 V
Maximaler Ausgangsstrom: 20 mA
Genauigkeit: 1 % bei 2–10 V, <2 V zeigt eine Welligkeit von 50 Hz/80 mV
Anmeldung:
Anschluss an RS485:
Slave-Anschluss:
