PD- und QC-Triggermodul, 5V, 9V, 12V, 15V, 20V, einstellbar

Produktbilder dienen ausschließlich zu Informationszwecken und können je nach Charge und Lieferant geringfügige Unterschiede aufweisen. Produktspezifikationen und Preise können ohne vorherige Ankündigung geändert werden. Wir tun unser Bestes, um der Produktseite möglichst genaue und richtige Spezifikationen hinzuzufügen, es ist jedoch möglich, dass diese nicht ganz korrekt sind. Sollten Sie einen solchen Fall feststellen, melden Sie ihn uns bitte.

Das Produkt ist für Fachleute bestimmt und erfordert qualifiziertes und autorisiertes Personal. Dem Produkt liegt keine Montage-/Gebrauchsanleitung bei . Die Inbetriebnahme des Produktes durch nicht qualifizierte Personen führt zum Verlust der Garantie gemäß den AGB auf der Seite.

Die angegebenen technischen Spezifikationen (Strom, Leistung usw.) stellen maximale zulässige Werte unter idealen Betriebsbedingungen dar. Für einen sicheren Betrieb und eine optimale Lebensdauer wird empfohlen, das Produkt im Dauerbetrieb mit höchstens 50 % der angegebenen Maximalwerte zu verwenden.

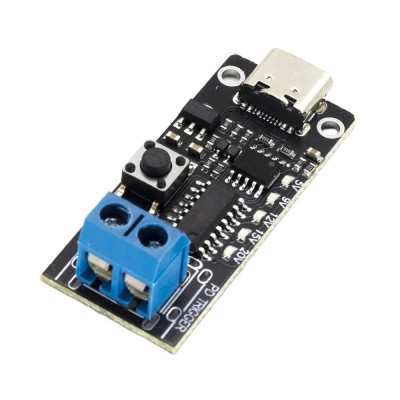

PD- und QC-Triggermodul, 5V, 9V, 12V, 15V, 20V, einstellbar, 100W, 5A, USB Type-C, mit Anschlussklemme

USB-Typ-C-Triggerplatine zum Testen und Simulieren von PD- und QC-Schnellladung, nützlich zur Diagnose kompatibler Quellen und Geräte. Die Spannung (5 V, 9 V, 12 V, 15 V oder 20 V) kann per Knopfdruck ausgewählt werden. Die Platine liefert bis zu 100 W und 5 A an den Schraubklemmen. LEDs zeigen Spannung und Kompatibilität an. Die letzte Einstellung wird beim Ladevorgang gespeichert.

5,35 € Bruttopreis

4,42 € zzgl. MwSt.

No reviews yet

Shipping by Donnerstag 27 August

This product has a warranty of 2 years.

INTERNATIONAL DELIVERY
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.

FAST DISPATCH 24H
We ship from our stock within 24H

TREUEPUNKTE
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.

Triggermodus zum Testen und Simulieren des Quick Charge- und Power Delivery (PD)-Protokolls an USB-Typ-C-Anschlüssen. Dieses Gerät bietet eine praktische Lösung zum Testen und Analysieren der Funktionalität des Schnellladens und der Erkennung des Ladeprotokolls auf Geräten mit einem USB-Typ-C-Anschluss. Es unterstützt bis zu 100 W und die Spannungsversorgung erfolgt über den Schraubanschluss.

Der integrierte Taster ändert das Protokoll und die vom Modul angeforderte Spannung. Das Modul gibt nur Spannungen und Leistungen aus, die von der verwendeten Quelle unterstützt werden.

Es verfügt über integrierte LEDs, die die Ausgangsspannung anzeigen. Wenn bei der Auswahl der Spannung die LED auf die im Taster eingestellte Spannung fixiert ist, wird diese Spannung am Ausgang angezeigt. Wenn die LED bei der eingestellten Spannung blinkt, bedeutet dies, dass das Ladegerät die entsprechende Spannung nicht unterstützt.

Es verfügt über einen Speicher, d. h. einmal eingestellt, behält das Modul beim Aufladen die zuletzt eingestellte Spannung bei.

Das Trigger Board ist mit den Protokollen QC 2.0, QC 3.0, PD 2.0 und PD 3.0 kompatibel und ermöglicht das Testen und Simulieren verschiedener Schnelllademodi für Geräte mit einem USB-Typ-C-Anschluss.

Spezifikationen:

Versorgungsspannung: 5 - 20 VDC

USB-Stecker: Typ-C

Ausgangsleistung: MAX 100 W

Maximaler Ausgangsstrom: 5A bei 20V

Unterstützte Protokolle: PD3.0, PD2.0, QC, FCP, AFC

Unterstützte Spannungen: 5V/9V/12V/20V

Abmessungen mm: 44 x 18 mm

Verwenden:

Auf der Rückseite des Moduls befinden sich eine Reihe von Kontakten, die zur Einstellung der Funktion kurzgeschlossen werden können.

NUR PD: Nach dem Kurzschließen funktioniert es nur noch im PD-Modus.

DM und DP: Sie sind Daten- und Daten+. Wir empfehlen, diese Kontakte nicht kurzzuschließen, es sei denn, Sie wissen, was Sie tun.

5V/9V/12V/20V: Festspannungswähler (nur wenn das Ladegerät kompatibel ist).

S1: Die Taste fungiert als EIN/AUS-Schalter.

F1: Die niedrigste verfügbare Spannung wird aktiviert.

F2: Die höchste verfügbare Spannung wird aktiviert.

F1+F2: Das Modul wechselt die verfügbaren Tennispositionen, solange die Kontakte F1 und F2 kurzgeschlossen sind.

Einstellen der Abfragezeit bzw. der Spannungssprungzeit bei Kurzschluss von F1 und F2: Taste gedrückt halten, ohne den Strom einzuschalten, dann blinkt die erste LED. Wenn Sie die Taste loslassen, wird sie entsperrt. Andernfalls halten Sie so lange gedrückt, bis alle LEDs blinken. Lassen Sie dann die Taste los, um in die Zeiteinstellung zu gelangen und die Schaltzeit auf 0,5 Sekunden zurückzusetzen. In diesem Moment werden für jeden Tastendruck 0,5 Sekunden hinzugefügt, und die LED zeigt die entsprechende Zeit im Binärmodus an (Sie können zählen, wie oft Sie die Zeit hinzugefügt haben, wenn Sie mit Binärzahlen nicht vertraut sind), bis zu 30 Mal ( Die Zeit beträgt maximal 15,5 Sekunden und alle LEDs leuchten.

Wenn die Taste nicht innerhalb von 3 Sekunden gedrückt wird, erscheint automatisch die Zeiteinstellung, der eingestellte Wert wird gespeichert und die LEDs blinken intensiv als Warnung.
