MPPT+PWM Solarreglermodul, 30A, 12-24V

30A-Solarreglermodul, MPPT + PWM-kompatibel, entwickelt für effizientes und sicheres Batterielademanagement in 12V- oder 24V-Photovoltaiksystemen. Dank intelligenter automatischer Funktionen und umfassender Schutzfunktionen sorgt es für eine längere Batterielebensdauer und eine gute Umwandlungseffizienz.

Es verfügt über ein LCD-Display, das einen einfachen Zugriff auf die wichtigsten Parameter ermöglicht, während die beiden USB-Anschlüsse das direkte Aufladen mobiler Geräte ermöglichen. Dieser Regler ist ideal für den Einsatz im Wohnbereich oder unterwegs und verfügt über fortschrittliche Technologien zur Temperaturkompensation sowie Schutz vor Überspannung, Kurzschluss und falschen Anschlüssen.

Das Gerät kann im Dauermodus oder im Lichtmodus betrieben werden, basierend auf der vom Solarpanel erkannten Lichtstärke, und die Ausgänge je nach Vorhandensein von Sonnenlicht aktivieren oder deaktivieren. Es ermöglicht auch die manuelle Einstellung der Endspannungen (geladen-entladen). Der Controller erkennt Blei-Säure- und Gel-Batterien automatisch, entweder bei 12 V oder 24 V. Wenn Lithium-Batterien verwendet werden, müssen die Endspannungen überprüft und möglicherweise angepasst werden.

Es verwendet einen Präzisions-Industriechip mit 16 A-Kanälen und zeigt Temperatur, Lade-/Entladestrom und Spannung in Echtzeit an.

Die Lade- und Entladeparameter sind vollständig über den LCD-Bildschirm einstellbar.

Es verwendet eine bidirektionale Anti-Rückfluss-Schaltung mit MOS-Transistoren.

Um eine Beschädigung des Moduls zu vermeiden, ist es sehr wichtig, die Reihenfolge beim Anschließen und Trennen einzuhalten:

Schließen Sie die Batterie an den Controller an, bevor Sie das Solarpanel anschließen.

Anschlussreihenfolge: 1. Geladene Batterie - 2. Solarpanel - 3. Verbraucher

Abschaltreihenfolge: 1. Verbraucher – 2. Solarmodul – 3. Batterie

Spezifikationen:

Betriebsspannung: 12V/24V (Batterie)

Typ: MPPT+PWM

Nennladestrom: 30A

Maximale PV-Eingangsleistung: 750 W (12 V) – 1200 W (24 V)

Empfohlene Panelspannung: 18 V für 12 V-Batterien – 36 V für 24 V-Batterien

Erhaltungsladespannung: 13,7 V (einstellbar)

Entladeschlussspannung: 10,7 V (einstellbar)

Entladewiederaufnahmespannung: 12,6 V (einstellbar)

Standby-Strom: 10 mA

USB-Ausgang: 2 x 5 V / 2 A MAX

Abmessungen mm: 162 x 95 x 38mm

Voreingestellte Spannungen für Batterietypen:

Lithium: 12,2 V

Gel (B02): 14,2 V

Offene Leitung (B03): 14,6 V

Funktionen:

Schutz vor Überladung und Tiefentladung

Verhindert das Rückladen der Panels in der Nacht

Verpolungsschutz für Batterie und Panele

Automatische Lastabschaltung bei Unterspannung, wird bei Spannungswiederkehr fortgesetzt

Blitzschutz

Automatische Einstellung der Lade-/Entladespannungen je nach Batterietyp

Automatischer Spannungsausgleich je nach Umgebungstemperatur

Verwenden:

Um eine Beschädigung des Moduls zu vermeiden, ist es sehr wichtig, die Reihenfolge beim Anschließen und Trennen einzuhalten:

Schließen Sie die Batterie an den Controller an, bevor Sie das Solarpanel anschließen.

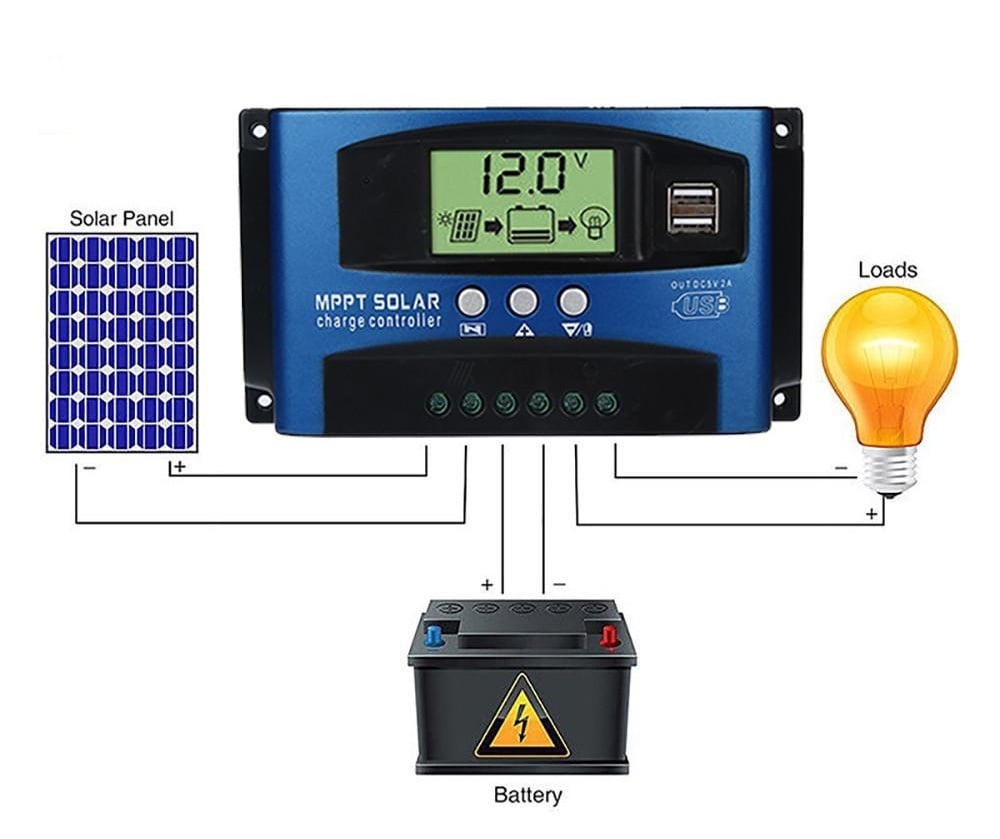

Anschlussreihenfolge: 1. Geladene Batterie - 2. Solarpanel - 3. Verbraucher

Abschaltreihenfolge: 1. Verbraucher – 2. Solarmodul – 3. Batterie

Schließen Sie die Batterie unter Beachtung der richtigen Polarität an den Regler an.

Schließen Sie das Solarpanel an die entsprechende Klemme an.

Schließen Sie bei Bedarf DC-Verbraucher oder USB-Geräte an.

Verwenden Sie den LCD-Bildschirm, um Parameter zu überwachen und anzupassen.
