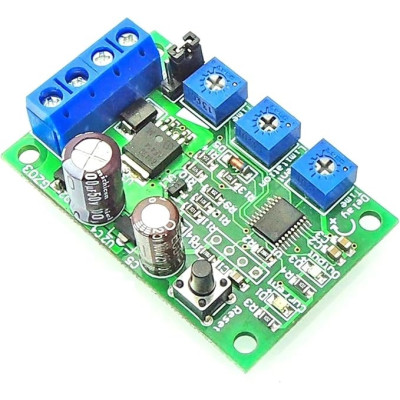

Motorüberlastungsschutzmodul, 6-28 V, 5 A, PWM DC
Es schützt Gleichstrommotoren und -schaltungen mit einer Versorgungsspannung von 6–28 V vor Überstrom, Kurzschluss und Motorblockierung und ist auch mit PWM-Steuerung kompatibel. Stromschwelle und Auslöseverzögerung lassen sich einstellen. Der Betrieb erfolgt automatisch mit zeitgesteuerter Rückstellung oder manuell per Jumper. Die LEDs für Stromversorgung und Alarm ermöglichen eine schnelle Diagnose.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Strom-(Überstrom-)Schutzmodul GZ03, ideal zum Schutz von gleichstrombetriebenen Schaltkreisen vor Überstrom, Kurzschluss und Motorblockierung.
Das Modul ist speziell für Gleichstrommotoren geeignet und unterstützt auch Motoren, die mit PWM-Signalen betrieben werden.
Es bietet automatischen oder manuellen Schutz und ermöglicht die Einstellung wichtiger Parameter wie Strombegrenzung, Auslöseverzögerungszeit und Rücksetzzeit. Es ist mit Status-LEDs für Betriebs- und Alarmsignale ausgestattet, die eine schnelle Überwachung des Systemstatus ermöglichen.
Es akzeptiert induktive oder ohmsche Lasten, jedoch mit unterschiedlichem Maximalstrom (maximal 8 A für ohmsche Lasten, maximal 5 A für induktive Lasten wie Motoren).
Es verfügt über eine automatische Reset-Funktion. Das bedeutet, dass bei Erkennung eines Überstroms der Timer ausgelöst wird und die Stromversorgung nach der im Potentiometer eingestellten Zeit wiederhergestellt wird. Es kann im manuellen Modus (über Jumper) verwendet werden, der nach Erkennung des Überstroms einen manuellen Reset erfordert.
Außerdem lässt sich die Verzögerung bei der Abschaltung einstellen (Potentiometer mit der Bezeichnung „Verzögerungszeit“ oder „Überlastempfindlichkeit“). Je nach Einstellung wird der Schutz mit einer bestimmten Verzögerung aktiviert, nachdem ein Überstromzustand über dem eingestellten Grenzwert erkannt wurde.
Spezifikationen:
Versorgungsspannung: 6V – 28V DC
Maximaler Strom (ohmsche Last): 8A
Maximaler Strom (induktive Last / Motor): 5A
Strombegrenzung: einstellbar 0,2A – 10A
Schutzverzögerungszeit: einstellbar 0 – 20 Sekunden
Rückstellzeit (Automatikbetrieb): 1 – 600 Sekunden
Betriebsarten: Automatisch / Manuell (über Jumper wählbar)
LED-Anzeigen: Betriebs-LED und Überstromalarm-LED
Abmessungen: 32 mm x 50 mm x 15 mm
Verwenden:
Achtung! Stellen Sie vor dem Anschließen sicher, dass die Stromversorgung ausgeschaltet ist. Vertauschen Sie nicht die Polarität der Stromkabel, da dies das Gerät beschädigen kann!
Schließen Sie die Kabel gemäß dem Anschlussplan (siehe Abbildung) an.
Die gewünschte Betriebsart wird per Jumper ausgewählt:
AUTO (Automatikbetrieb – automatische Rücksetzung)
MANUAL (manueller Modus – Rücksetzen per Knopfdruck)
Stellen Sie die Potentiometer ein für:
Triggerverzögerungszeit
Maximal zulässige Stromgrenze
Rücksetzzeit (nur im Automatikmodus)
Schalten Sie den Strom ein.
Im Falle einer Auslösung (rote LED leuchtet) die Ursache des Überstroms beseitigen. Der Automatikmodus wird automatisch zurückgesetzt. Im manuellen Modus die Reset-Taste drücken oder die Stromversorgung aus- und wieder einschalten.
Packungsinhalt:
1 x GZ03 elektronischer Schutz für DC-Überstrom
