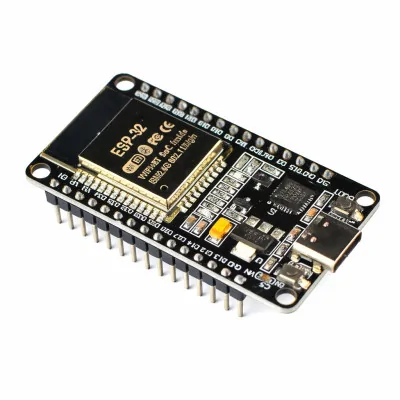

ESP32-Entwicklungsboard, ESP-WROOM-32, WLAN und Bluetooth BLE, DevKit1

ESP32 DevKit v1 Entwicklungsboard, kompatibel mit Arduino IDE und Lua-Programmierung, ESP32 mit integriertem Bluetooth und WLAN.

Die Platine nutzt die 2,4-GHz-Dual-Mode-WLAN-Lösung und integriertes TSMC-Bluetooth mit sehr geringem Stromverbrauch.

Dies ist eine fortschrittliche und vielseitige Hardwarelösung für Projekte, die drahtlose Konnektivität erfordern. Ausgestattet mit einem leistungsstarken Dual-Core-Prozessor sowie WLAN- und Bluetooth-BLE-Funktionen bietet dieses Board Entwicklern die notwendigen Ressourcen, um innovative IoT-Anwendungen (Internet der Dinge) zu erstellen und drahtlose Kommunikation in verschiedensten Szenarien zu implementieren.

Mit seinen Dual-Core-Prozessoren vom Typ Tensilica LX6, die mit einer Basisfrequenz von bis zu 240 MHz arbeiten, gewährleistet das ESP32-Board hervorragende Leistung und gesteigerte Effizienz bei der Bearbeitung komplexer Aufgaben. Der großzügige 520 KB große SRAM-Speicher ermöglicht eine effiziente Datenverarbeitung, und der 4 MB große Flash-Speicher bietet ausreichend Platz zum Speichern von Programmen und Daten.

Die Konnektivität ist eine Stärke dieses Boards. Die WLAN-Funktionalität (802.11 b/g/n/e/i) ermöglicht die drahtlose Kommunikation in lokalen Netzwerken und damit schnelle Datenübertragung und Interaktion mit Cloud-Diensten. Bluetooth v4.2 BR/EDR und Bluetooth Low Energy (BLE) gewährleisten zudem effiziente und sichere Verbindungen mit Mobilgeräten oder anderen Bluetooth-fähigen Geräten.

Das ESP-WROOM-32-Board verfügt über diverse Schnittstellen zum Anschluss anderer Komponenten und Sensoren, darunter I/O-Pins, SPI, I2C, I2S und UART/USART. Diese ermöglichen die Integration mit verschiedenen externen Geräten und erweitern das Anwendungsspektrum. Die analoge Eingangsfunktionalität mit einem 12-Bit-ADC und DAC-Kanälen bietet die Möglichkeit, analoge Signale zu erfassen und zu erzeugen.

In puncto Sicherheit verfügt das ESP32-Board über einen Kryptographie-Beschleuniger, der den Schutz sensibler Daten gewährleistet, und die Unterstützung verschiedener WiFi- und Bluetooth-BLE-Sicherheitsprotokolle bietet ein zusätzliches Maß an Sicherheit für die Kommunikation.

Dank umfassender Softwareunterstützung haben Entwickler Zugriff auf die Arduino-Plattform und ESP-IDF, was die Entwicklung benutzerdefinierter Anwendungen und komplexer Funktionen vereinfacht. Programmieroptionen über USB oder JTAG bieten zudem Flexibilität bei der Wahl der Programmiermethode.

Verwenden:

Nach der Installation der „ESP32 Arduino“-Bibliothek wählen Sie das „ESP32 Dev Module“-Board aus. Bevor Sie das Board über das USB-C-Kabel mit dem PC verbinden, halten Sie die BOOT-Taste gedrückt (oder verbinden Sie den GPIO0-Pin kurz mit GND). Laden Sie währenddessen den gewünschten Code hoch.

Spezifikationen:

Prozessor: ESP32-WROOM-32D

Programmierer: CP2102

Stromversorgung: 5 V DC, über Typ C

Anschluss: Typ C

Logikspannung: 3,3 V ( Verwenden Sie einen Logikpegelwandler, wenn Sie mit Sensoren arbeiten, deren Spannungen höher als 3,3 V sind .)

Prozessor: Tensilica LX6 Dual-Core

Frequenz: bis zu 240 MHz

SRAM-Speicher: 520 KB

ROM-Speicher: 448 KB ROM für Bootloader und Systembibliotheken

Flash-Speicher: 4 MB

WLAN: 802.11 b/g/n/e/i (2,4 GHz)

Bluetooth: v4.2 BR/EDR und Bluetooth Low Energy (BLE)

Antenne: integriert für WLAN und Bluetooth

Anschlüsse: 34 I/O-Pins (Allzweck-Ein-/Ausgangspins), einschließlich analoger Eingangspins

Kommunikation: SPI, I2C, I2S, UART/USART zur Kommunikation mit anderen Geräten

ADC: 12-Bit-ADC (Analog-Digital-Wandler) mit bis zu 18 Kanälen

DAC: 2-Kanal-DAC (Digital-Analog-Wandler)

Sicherheit: Kryptografiebeschleuniger (AES, SHA-2, ECC, RSA)

WLAN-Sicherheit: WPA/WPA2/WPA3 Personal und Enterprise

Bluetooth BLE-Sicherheit: AES-CCM-Verschlüsselung

Pinbelegung:
