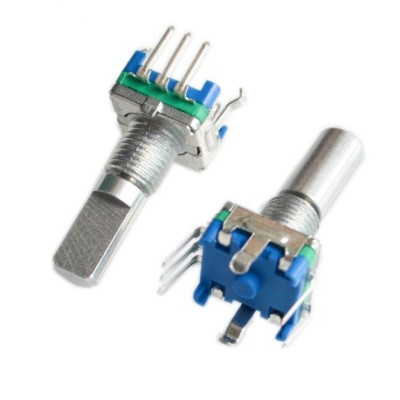

Drehgeber mit Klick 20mm EC11
Der Inkrementalgeber EC11 eignet sich ideal für die Menünavigation und präzise Befehle. Er bietet 20 Schritte mit deutlichen Rastpunkten, ein Quadratursignal auf den Kanälen A und B zur Richtungserkennung, eine 6-mm-Welle für die einfache Tastenkopplung sowie einen integrierten Schalter zur schnellen Bestätigung beim Drücken. Geeignet für Entwicklungsboards, Bedienfelder und 3D-Druckersteuerungen.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Der Dreh-Encoder mit Klick eignet sich zur Steuerung und Navigation in Menüs und verfügt über eine Achse mit einem Durchmesser von 6 mm sowie eine Rastung beim Drehen für klar definierte Schritte. Das Signalsignal in Quadratur an Out A und Out B ermöglicht die Richtungserkennung, und der integrierte Schalterknopf bietet durch Drücken eine schnelle Bestätigung. Er wird häufig auf Entwicklungsboards und bei 3D-Druckern verwendet.
Spezifikationen:
Typ: Inkremental-Drehgeber mit Klick-Schalter
Anzahl der Impulse pro Umdrehung: 20
Achsdurchmesser: 6 mm
Signal-Ausgänge: Out A, Out B
Referenz: GND
Integrierter Schalter: Schalter beim Drücken
Kompatibilität: Entwicklungsboards, 3D-Drucker-Controller, Bedienfelder
Pinbelegung:
| Pin | Bezeichnung | Funktion | Typische Verbindung |
|---|---|---|---|
| 1 | Out A | Signal Kanal A | Digitaler Eingangspin mit Pull-up |
| 2 | GND | Masse | GND-Platine |
| 3 | Out B | Signal Kanal B | Digitaler Eingangspin mit Pull-up |
| S1 | Schalter | Tastkontakt | Digitaler Eingangspin mit Pull-up |
| S2 | GND | Masse des Schalters | GND-Platine |
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Bewertungen (6) - Überprüfung der Moderation
Ok
ok
Modul de determinare a rotatiei este invers fata de alte encodere si lipsa documentatiei face sa descoperi asta doar dupa ce ai comandat 80 de bucati.. Cam aiurea as zice.
Foarte buna calitate, servire ireprosabila.Multumesc.
F bun. Am schimbat buton ul TUNING PRESET ENTER la un tuner Marantz ST 7001.
