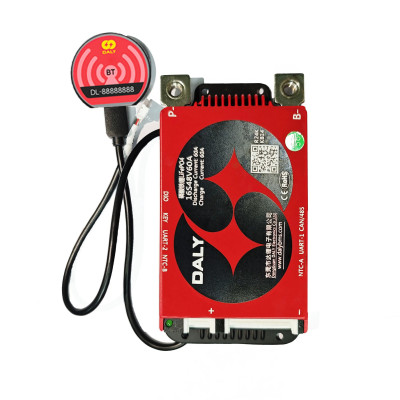

Smart BMS-Modul, LiFePo4, 16S, Daly, 60A, Bluetooth, 48V
Intelligentes BMS für LiFePo4 16S 48V 58,4V Endspannungen, gewährleistet sicheres Laden und Entladen bis zu 60A, Überwachung per Bluetooth in iOS- und Android-App, passiver Zellenausgleich für Stabilität und längere Lebensdauer, inklusive Schutz vor Überladung, Tiefentladung, Überstrom und Kurzschluss, ideal für Elektrofahrzeuge und Solaranlagen.
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Daly’s Bluetooth-fähiges BMS-Modul (Battery Management System), 16S-Konfiguration, 58,4 V, für Lithium-Eisenphosphat (LiFePo4), zum Überwachen, Schützen und Optimieren des Betriebs von 16S-Akkupacks und zum Sicherstellen eines sicheren Ladens und Entladens.
Es verfügt über eine passive Zellspannungsausgleichsfunktion, verhindert Überladung und Überentladung und trägt so zur Verlängerung der Zelllebensdauer bei. Es eignet sich für verschiedene Anwendungen, darunter Elektrofahrzeuge, Solarsysteme, stationäre Batteriebänke und tragbare Geräte.
Es kann einen Entladestrom von bis zu 60 A unterstützen.
Passives Balancing wird durch die Entladung der überladenen Gruppen über einen kleinen Widerstand erreicht. Dieser kann mit einem maximalen Strom von 100 mA entladen und kann somit kleine zeitliche Abweichungen zwischen den Zellen ausgleichen, große Spannungsunterschiede jedoch nicht. Aus diesem Grund werden nur identische Zellen mit gleichen Spezifikationen (Innenwiderstand, Kapazität, Spannung, Verschleiß, Modell usw.) verwendet. Die Spannung, bei der das Balancing der Zellen beginnt, beträgt 4,0 V, kann aber anwendungsspezifisch angepasst werden.
Spezifikationen:
Modell: BMS Daily 16S LiFePo4 60A
Konfiguration: 16S
Endspannung: 58,4 VDC
Nennspannung: 48 V
Verbrauch: <15mA
Verbrauch im Ruhemodus: < 550 uA
Ausgleichsstrom für Li-Ion-Zellen: 100 mA ± 15 mA
Betriebstemperatur beim Laden und Entladen: -35 ~ 75 °C
Schutz: Kurzschluss; Überentladung; Überladung; Überstrom
Modulgewicht: 182 g
Abmessungen: 65 x 123 x 14 mm
Parameter:
| Parameter | Wert für LiFePO4 16S |
|---|---|
| Ladespannung | N x 3,65 V (16S = 58,4 V) |
| Entladestrom (A) | 60 |
| Entlade-Überstromschutz (A) | 120 |
| Ladestrom (A) | 60 |
| Überstromschutz beim Laden (A) | 120 |
| Innenwiderstand des Hauptstromkreises (mΩ) | <20 |
| Passive Ausgleichsfunktion | |
| - Swing-Startspannung (V) | 3.4 (einstellbar) |
| - Öffnungsspannungsdifferenz (mV) | 20 (einstellbar) |
| - Schwingstrom (mA) | 100 ± 30 |
| Überlastungsschutz an der Zelle | |
| Schutzspannung (V) | 3,75 ± 0,05 |
| - Schutzverzögerung (s) | 1,0 ± 0,8 |
| - Rücklaufspannung (V) | 3,65 ± 0,05 |
| Überentladeschutz pro Zelle | |
| Schutzspannung (V) | 2,0 ± 0,05 |
| - Schutzverzögerung (s) | 1,0 ± 0,8 |
| - Rücklaufspannung (V) | 2,3 ± 0,05 |
| Überstromschutz beim Laden/Entladen | |
| - Schutzverzögerung (s) | 1,0 ± 0,8 |
| - Rückgabebedingungen | Entfernen der Last |
| Kurzschlussschutz | |
| - Bedingungen | Kurzschluss der externen Last |
| - Schutzverzögerung (US) | 10–500 |
| - Zurückkehren | Entfernen der Last |
| Temperaturschutz (°C) | |
| Ladebetriebstemperatur | -35 ~ 75 |
| - Entladebetriebstemperatur | -35 ~ 75 |
| Lagertemperatur | -40 ~ 85 |
| Stromaufnahme | |
| - Im Betrieb (mA) | <20 |
| - Im Ruhezustand (µA) | <600 |
| - Schlafzeit (s) | 3600 |
Verwenden:
Bevor Sie den Stecker in das BMS-Modul einstecken, prüfen Sie die Zellspannung. Der Normalwert der Spannung einer Li-Ion-Zelle liegt zwischen 2,5 und 3.6V.
Nachdem Sie bestätigt haben, dass alle Spannungen korrekt sind, schließen Sie den Stecker an den Modulanschluss an.
Um Zellen aus der Ferne zu überwachen, verbinden Sie das im Paket enthaltene Bluetooth-Modul mit dem UART-Anschluss des BMS-Moduls und verwenden Sie die mobile Anwendung, die sowohl für iOS als auch für Android verfügbar ist.
Stellen Sie sicher, dass die Anschlüsse für jede Zelle korrekt sind. Montieren Sie das Modul an einem Ort, der vor Feuchtigkeit, Staub und extremen Temperaturen geschützt ist. Überschreiten Sie nicht die für das verwendete Modell zulässige maximale Stromstärke und Spannung.
Packungsinhalt:
1x BMS-Modul 16S LiFePo4 60A
1x Bluetooth-Modul
1x NTC-Fühler
1x Balancing-Kabelsatz
