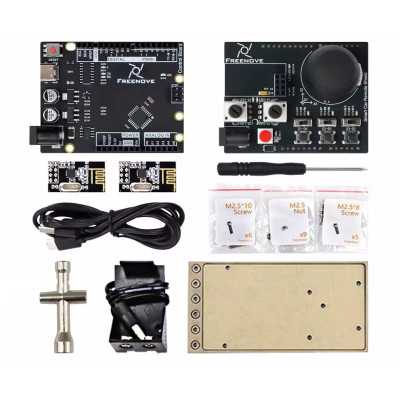

Drahtloses Fernbedienungsset von Freenove mit Anleitung, NRF24L01
Entwickeln Sie im Handumdrehen eine funktionsfähige Fernbedienung, die Funkbefehle mit 2,4 GHz über NRF24L01 sendet – ideal für praktisches Lernen und Arduino-kompatible Projekte. Das Set enthält das Freenove UNO R3 Board mit USB-C-Anschluss, zwei NRF24L01-Module für Sender und Empfänger, komplettes Montage- und Stromversorgungszubehör sowie eine Schritt-für-Schritt-Anleitung auf GitHub für Integration und Programmierung.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Mit diesem Bausatz können Sie eine funktionsfähige Fernbedienung bauen, die Befehle über das Funkmodul NRF24L01 (2,4 GHz) sendet. Er ist ideal für Anfänger, Studenten und Bastler, die Schritt für Schritt lernen möchten, wie man Daten per Funkwellen überträgt und NRF24L01-Module in Arduino-kompatible Projekte integriert.
Das Kit enthält das Freenove-Äquivalent des UNO R3 mit Typ-C, 2 NRF2L01 2,4-GHz-Module sowie alle Werkzeuge und Zubehörteile, die zur Durchführung des Projekts benötigt werden.
Beinhaltet 2 NRF24L01 Module (eines für die Fernbedienung, eines für den Empfänger), die die Übertragung von Funkbefehlen zwischen zwei Platinen/Baugruppen ermöglichen.
Hinweis: Das Set enthält einen 9-V-Batteriehalter, die Batterie selbst ist jedoch nicht enthalten. Die Anleitung ist auf GitHub verfügbar (siehe Link unten) und auf Englisch. Für dieses Set sind technische Kenntnisse erforderlich.
Spezifikationen:
Steuerplatine: Freenove UNO R3 (Arduino UNO R3 kompatibel)
Mikrocontroller: ATmega328P (8-Bit-AVR)
Frequenz: 16 MHz
Versorgungsspannung: 5 V (5-V-Logik)
Empfohlene Eingangsspannung (VIN): 7–12 V (über Klinkenbuchse/VIN, abhängig von der Platinenausführung)
Digitale Ein-/Ausgänge: 14 (davon 6 mit PWM)
Analogeingänge: 6 (10-Bit-ADC)
Maximalstrom pro I/O-Pin: ~20 mA empfohlen (40 mA absolutes Maximum, nicht empfohlen)
Speicher: 32 KB Flash (ATmega328P), 2 KB SRAM, 1 KB EEPROM
Schnittstellen: UART, I2C (A4/A5), SPI (D10–D13 + ICSP-Header)
Anschluss an den PC: über USB Typ C (Programmierung + 5 V Stromversorgung)
Drahtlosmodul: NRF24L01 (2,4 GHz)
Frequenzband: 2,4 GHz ISM (2,400–2,525 GHz)
Kommunikation: SPI
Versorgungsspannung: 3,3 V (NICHT tolerant gegenüber 5 V Versorgungsspannung)
I/O-Signalpegel: 3,3 V
Kanäle: 125 Kanäle (1 MHz Abstand)
Übertragungsgeschwindigkeiten: 250 kbit/s / 1 Mbit/s / 2 Mbit/s
Sendeleistung: programmierbar (typischerweise -18 / -12 / -6 / 0 dBm, abhängig vom Modul)
Topologie: Punkt-zu-Punkt oder Mehrknoten (bis zu 6 Empfangsleitungen)
Nutzdaten: bis zu 32 Byte pro Paket
Funktionen: automatische Bestätigung, automatische Neuübertragung, CRC-Prüfsumme, 3–5 Byte Adressierung
Stromversorgung und Empfehlungen (wichtig für die Stabilität)
Das Set kann über USB-C (5 V) oder über eine 9-V-Batterie mit dem mitgelieferten Halter mit Strom versorgt werden (Batterie nicht im Lieferumfang enthalten).
Inhalt:
| Verbindung | Menge |
|---|---|
| Freenove-Steuerplatine | 1 |
| Freenove-Schutzplatine | 1 |
| NRF24L01 2,4-GHz-Funktransceiver-Modul | 2 |
| 9V-Batteriehalter (Batterie nicht im Lieferumfang enthalten) | 1 |
| USB-Typ-C-Kabel | 1 |
| Acrylständer | 1 |
| Acryl-Abstandshalter | 4 |
| M2,5x10 Schrauben | 6 |
| M2,5x8 Schrauben | 5 |
| M2,5-Muttern | 9 |
| Multifunktionsschlüssel | 1 |
| Kreuzschlitzschraubendreher | 1 |
Anleitung:
https://github.com/Freenove/Freenove_Remote_Control_Kit/archive/master.zip
