Sursa de Alimentare Reglabila, Wanptek TPS605, 60V, 5A, 300W

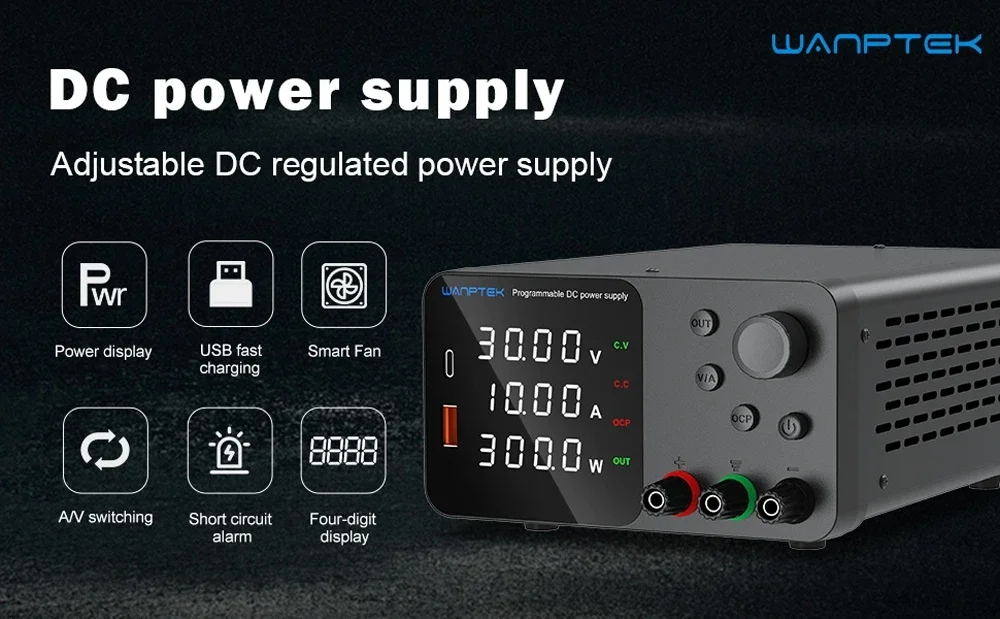

Sursa de laborator reglabila Wanptek TPS605 este o sursa de curent continuu de tip comutator, compacta si performanta, conceputa pentru utilizare in laboratoare, ateliere de service si aplicatii industriale. Cu o putere maxima de 300W, tensiune reglabila intre 0 si 60V si curent reglabil intre 0 si 5A, aceasta sursa ofera flexibilitate ridicata pentru o gama larga de aplicatii. Afisajul LED cu patru cifre permite citirea precisa a tensiunii (rezolutie 0.01V) si curentului (rezolutie 0.001A), iar afisarea simultana a puterii consumate o face deosebit de utila in aplicatii de masurare si testare.

Printre caracteristicile principale se numara reglajul prin encoder rotativ cu buton de comutare V/A pentru ajustarea rapida a tensiunii si curentului, comutare automata intre modul CV (tensiune constanta) si CC (curent constant), protectie la supracurent (OCP) cu alarma sonora si afisaj OCP, protectie la supratensiune (OVP) si supraincalzire (OTP), ventilator inteligent cu pornire automata la temperaturi peste 50 grade Celsius, port USB-A cu incarcare rapida si port USB Type-C pentru incarcarea dispozitivelor mobile, alarma de scurtcircuit cu oprire automata a iesirilor, selectie tensiune de intrare AC intre 115V si 230V, carcasa metalica compacta cu dimensiunile 210 x 145 x 80 mm si greutate de doar 1.2 kg.

Aceasta sursa este compatibila cu orice echipament sau circuit care necesita alimentare DC reglabila, module electronice, motoare DC, LED-uri, relee, baterii si alte sarcini rezistive sau capacitive. Este ideala pentru testare pe linie de productie, service telefoane mobile, calculatoare, aparatura auto si electronica de consum, electroplacare, incarcare acumulatori si activitati didactice sau de cercetare.

Specificatii:

Model: TPS605

Producator: Wanptek

Tensiune de iesire: 0 ~ 60V (reglabil continuu)

Curent de iesire: 0 ~ 5A (reglabil continuu)

Putere maxima de iesire: 300W

Tensiune de intrare AC: 115V / 230V ±10%, 50Hz / 60Hz

Mod de operare: CV (tensiune constanta) / CC (curent constant), comutare automata

Stabilitate tensiune CV: 0.1% ±3mV

Stabilitate sarcina CV: 0.2% ±3mV

Ondulatie tensiune: ≤0.5% Vp-p

Stabilitate curent CC: 0.1% ±3mA

Stabilitate sarcina CC: 0.2% ±3mA

Ondulatie curent: ≤0.5% Vp-p

Timp de recuperare: ≤500μS

Coeficient de temperatura: ≤100ppm/°C

Afisaj: LED, 4 cifre pentru tensiune, curent si putere

Rezolutie tensiune: 0.01V

Rezolutie curent: 0.001A

Precizie afisaj: 0.5% ±1 digit

Protectii: OVP (supratensiune), OCP (supracurent), OTP (supraincalzire), protectie scurtcircuit

Port USB-A: incarcare rapida (quick charge)

Port USB Type-C: incarcare rapida

Racire: ventilator inteligent, pornire automata la >50°C

Temperatura de lucru: 0°C ~ 40°C, umiditate relativa <80% RH

Temperatura de depozitare: -10°C ~ 70°C, umiditate relativa <70% RH

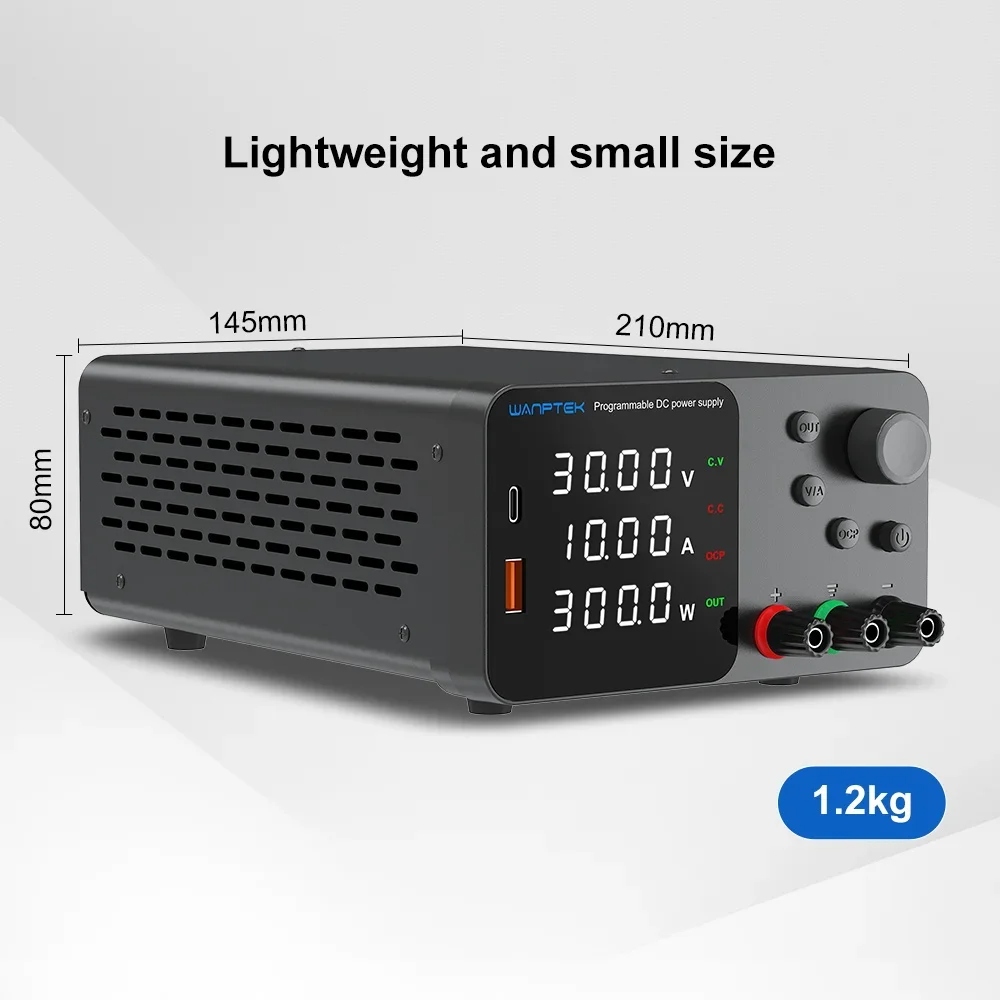

Dimensiuni: 210 x 145 x 80 mm

Greutate: 1.2 kg

Certificari: CE, FCC

Serie: TPS (fara memorie, fara afisaj curent USB-A/C, doar incarcare)

Utilizare:

Conectati sursa la priza AC si verificati pozitia selector-ului de tensiune de intrare de pe panoul spate (230V in functie de reteaua locala).

Inainte de a conecta sarcina, asigurati-va ca sursa este oprita (butonul OUT dezactivat).

Apasati butonul de pornire pentru a porni sursa.

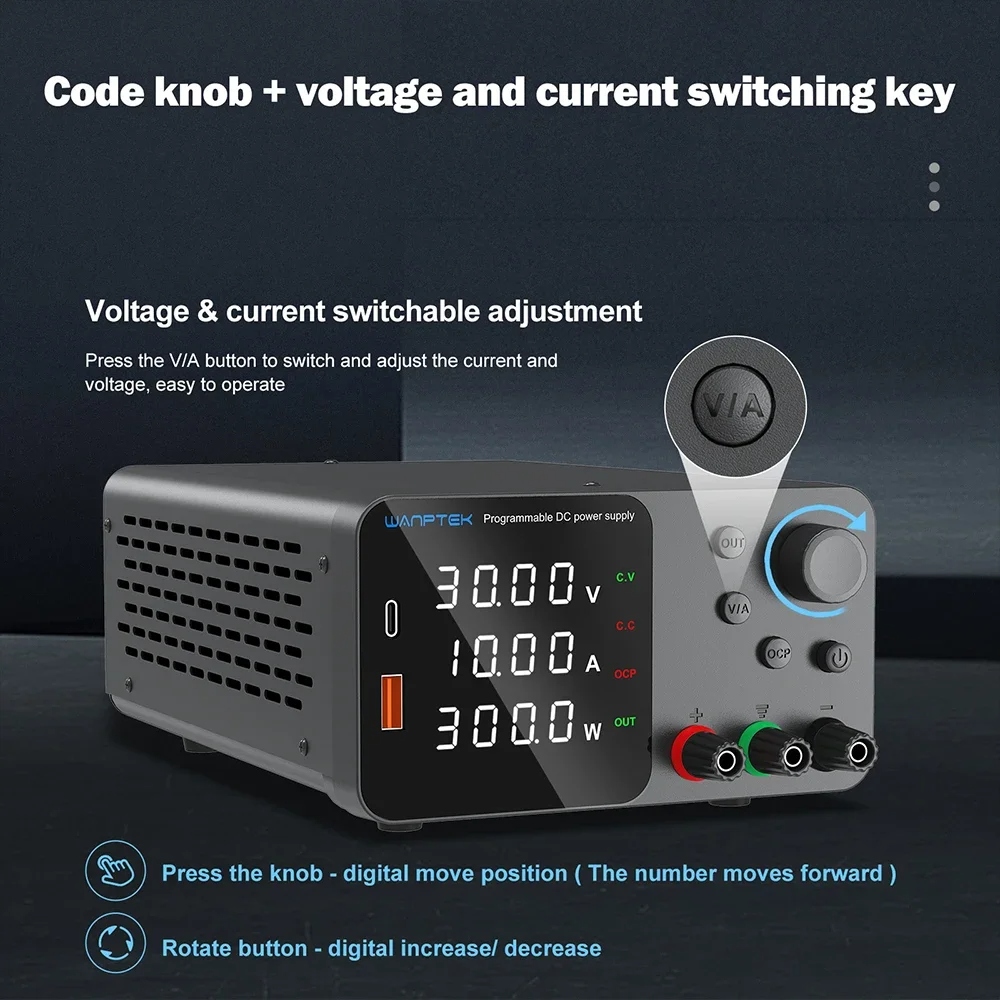

Folositi butonul V/A pentru a selecta parametrul de reglat (tensiune sau curent).

Rotiti encoder-ul pentru a creste sau descreste valoarea afisata. Apasati encoder-ul pentru a schimba pozitia cifrei active si a regla rapid valorile mari sau mici.

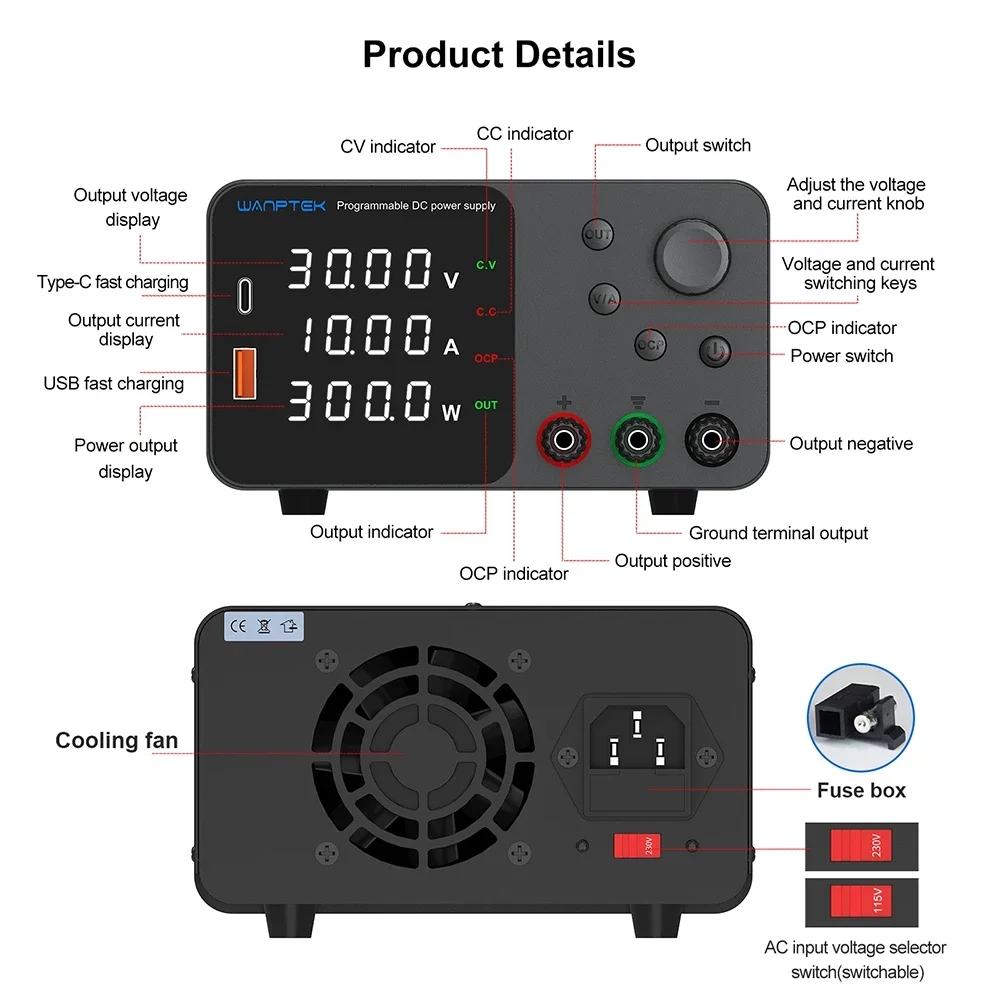

Conectati sarcina la bornele de iesire: rosie pentru pozitiv (+), neagra pentru negativ (-). Borna verde reprezinta masa (ground).

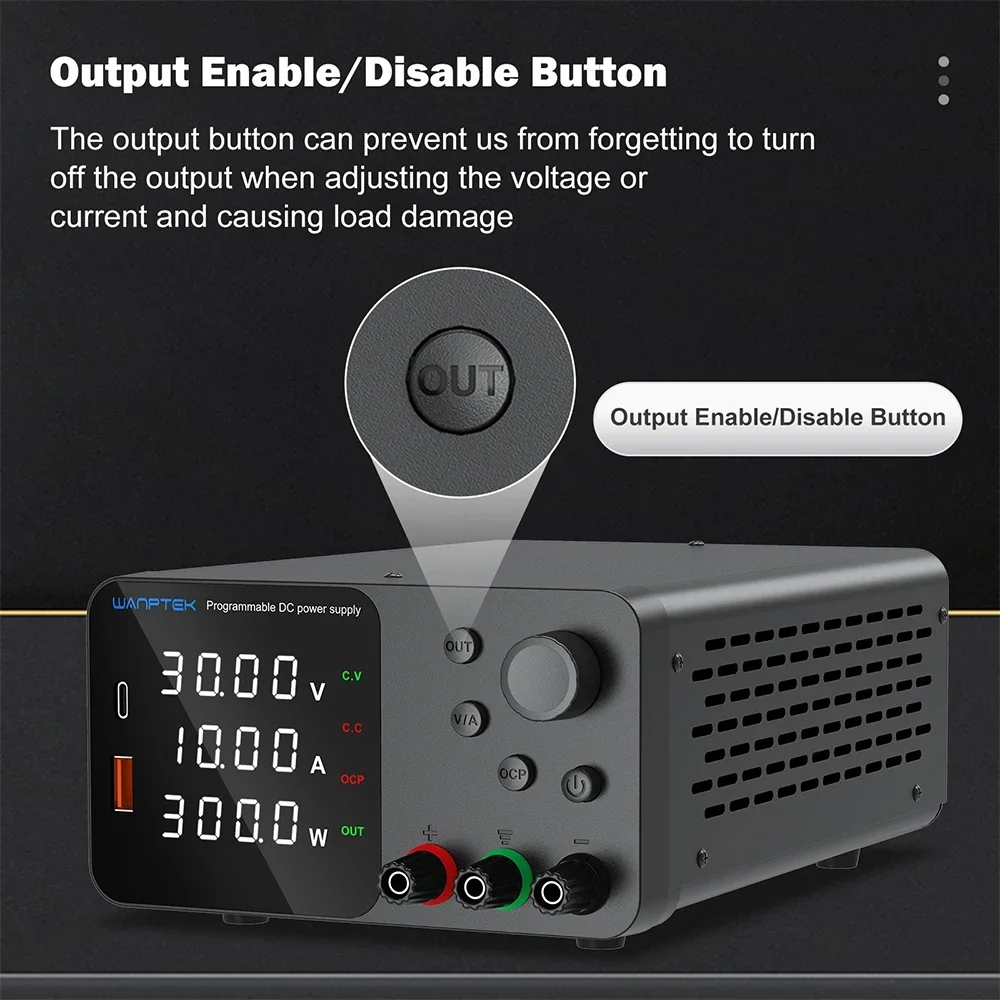

Apasati butonul OUT pentru a activa iesirea. Afisajul va indica tensiunea, curentul si puterea in timp real.

Daca se doreste protectie la supracurent, apasati butonul OCP si setati pragul de curent maxim admis. In caz de depasire, sursa va opri iesirea, va emite un semnal sonor si va afisa OCP pe ecran.

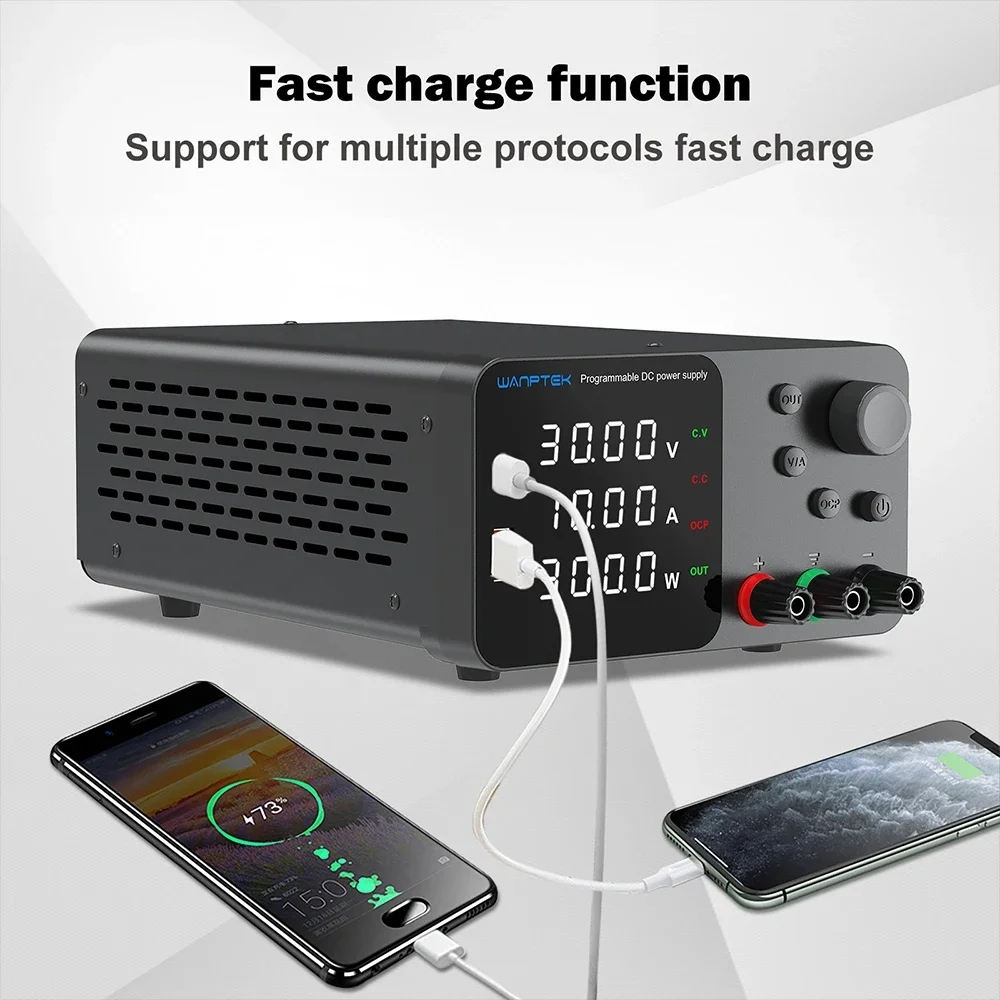

Porturile USB-A si USB Type-C pot fi utilizate independent pentru incarcarea rapida a dispozitivelor mobile, fara a afecta iesirea principala DC.

La terminarea utilizarii, dezactivati mai intai iesirea (butonul OUT), apoi opriti sursa de la butonul de alimentare.

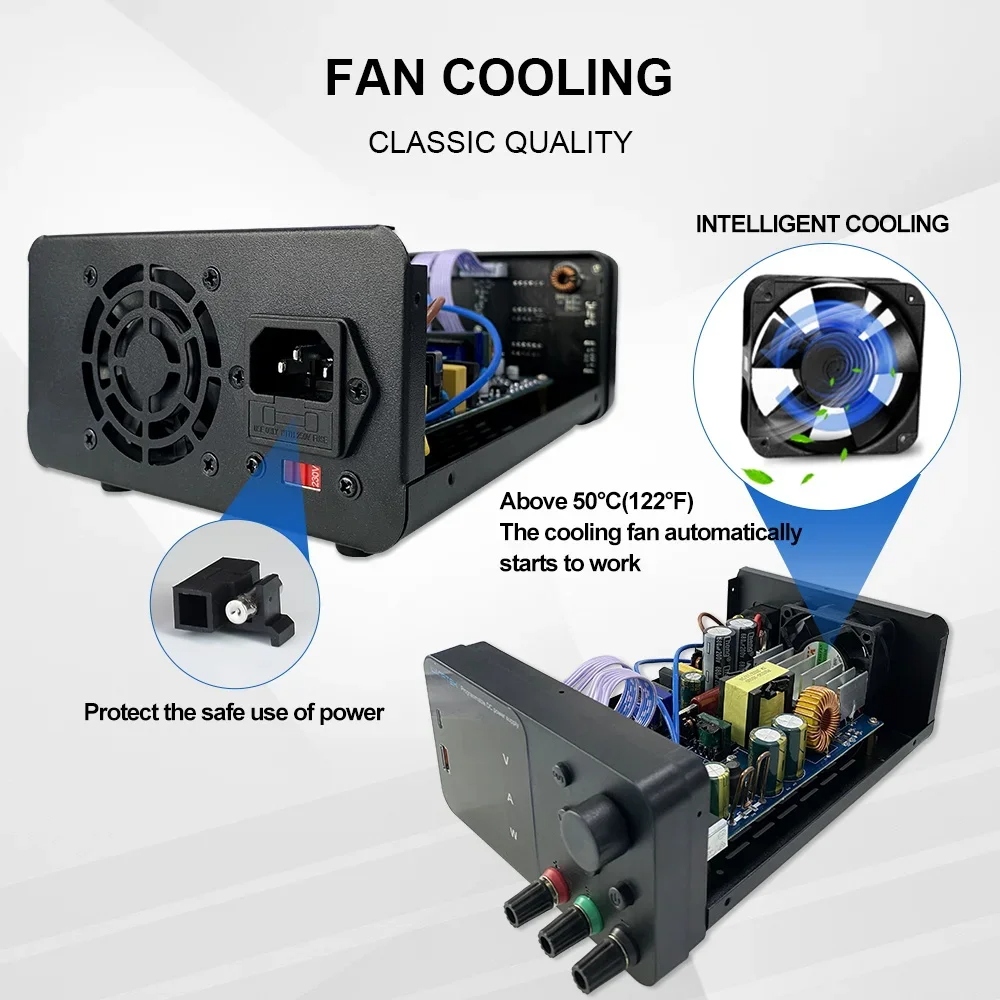

Daca ventilatorul porneste automat, acesta indica o temperatura interna de peste 50°C. Asigurati ventilatie adecvata in jurul sursei si nu acoperiti fantele de racire.

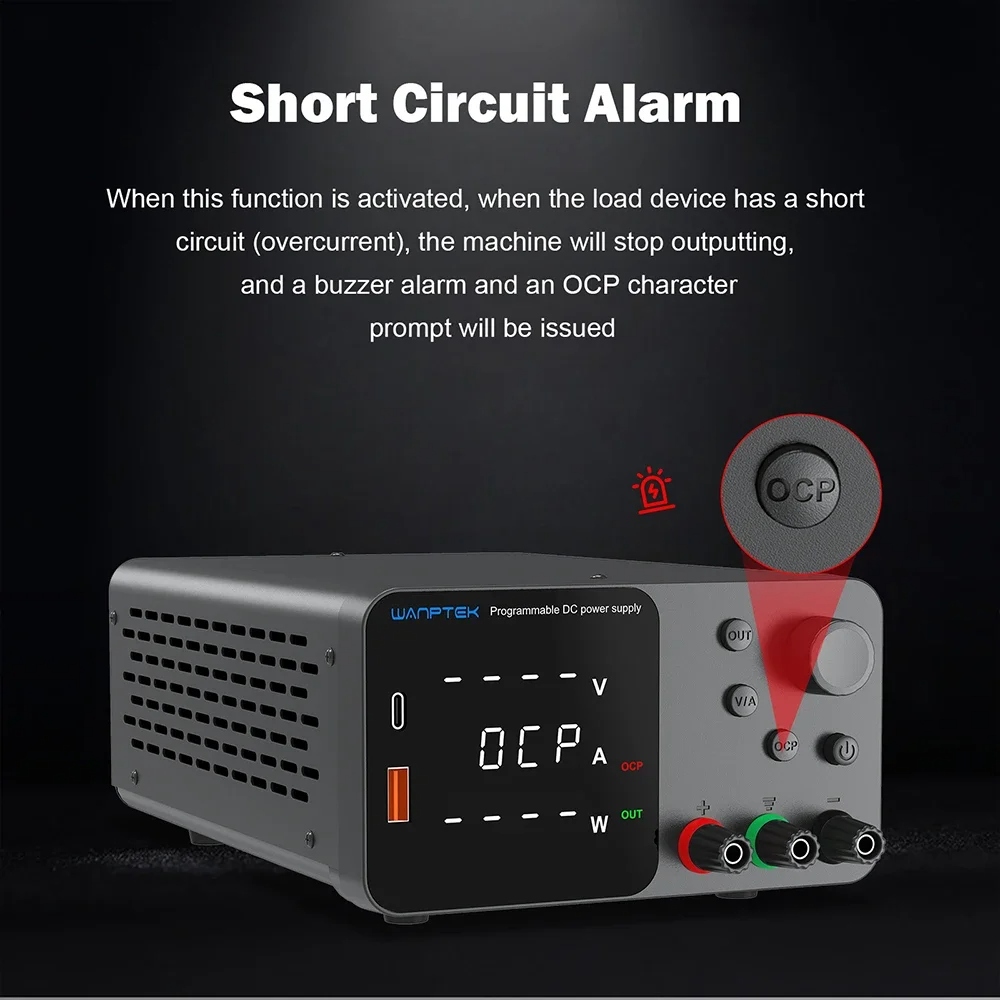

In caz de scurtcircuit la sarcina, sursa se va opri automat si va afisa OCP. Remediati problema, apoi resetati apasand butonul OCP pentru a relua functionarea normala.
