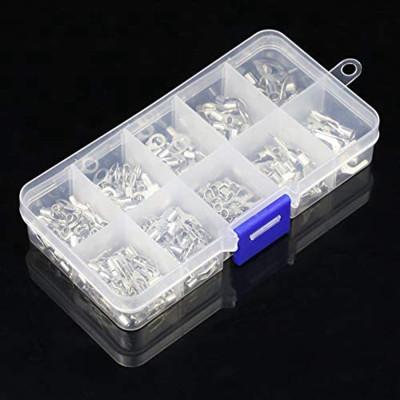

Set 320 terminale neizolate, Papuci, RNB si SNB
Set de 320 terminale metalice neizolate tip papuc, inel si furca, ideal pentru conexiuni electrice sigure in tablouri, echipamente si instalatii. Include 10 tipuri diferite pentru flexibilitate la montaj, este compatibil cu conductori 12AWG pana la 22AWG, suporta curenti intre 19A si 37A in functie de tip, livrat in cutie din plastic pentru organizare si depozitare rapida.
Cumparand acest produs primesti 1,82 RON in puncte de fidelitate.
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Setul reuneste 320 de terminale metalice neizolate (papuci) pentru conexiuni sertizate, in doua forme: RNB, de tip inel, si SNB, de tip furca. Terminalele se monteaza pe capetele firelor si se fixeaza sub suruburi sau pe borne, ceea ce le face potrivite pentru panouri electrice, echipamente, instalatii si reparatii in care sunt necesare conexiuni mecanice sigure.
Setul contine 10 tipuri diferite, cate cinci marimi pentru fiecare forma: 1.25-3, 1.25-4, 2-4, 2-5 si 3.5-6. Terminalele acopera cabluri cu sectiunea de 0.5 - 4 mm2, adica 22 - 12 AWG, iar curentul maxim este de 19 A pentru cele de 22 - 16 AWG, 27 A pentru cele de 16 - 14 AWG si 37 A pentru cele de 14 - 12 AWG. In denumirea fiecarui tip, primul numar corespunde sectiunii conductorului, iar al doilea marimii surubului de fixare.
Printre caracteristicile principale se numara cele 10 tipuri de terminale cu inel si cu furca, corpul metalic neizolat de culoare argintie, montajul prin sertizare si cutia de plastic transparenta cu 10 compartimente, prevazuta cu inchizator si ureche de agatare, in care fiecare tip are locul lui. Terminalele sunt componente pasive, fara alimentare.
Terminalele neizolate se folosesc cu clesti de sertizat pentru terminale deschise si, dupa montare, se pot acoperi cu tub termocontractibil sau cu alt izolator, in functie de aplicatie.
Specificatii:
Curent maxim: 19 A - 37 A, in functie de terminal
Model: RNB (tip inel) si SNB (tip furca)
Tip: Terminal neizolat (papuc)
Cantitate: 320 bucati, 10 tipuri
Marimi: 1.25-3, 1.25-4, 2-4, 2-5 si 3.5-6, cate una pentru RNB si SNB
Sectiune conductor: 0.5 - 4 mm2
Calibru cablu: 22 - 12 AWG
Montaj: Sertizare
Culoare: Argintiu
Ambalaj: Cutie de plastic transparenta cu 10 compartimente

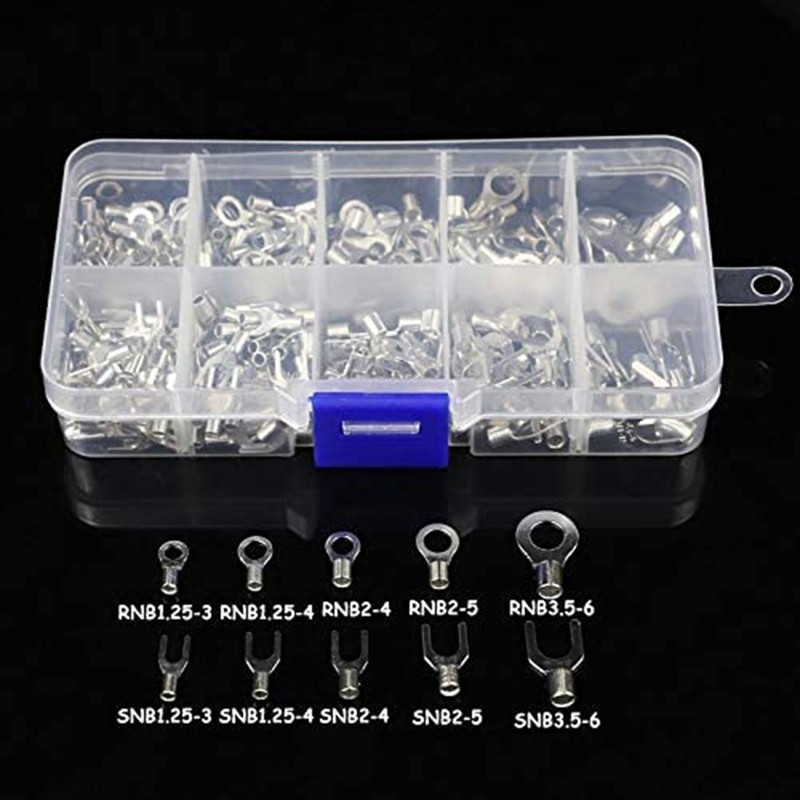

Layout:
| Element | Functie |
|---|---|
| RNB1.25-3 | Terminal tip inel pentru cabluri de 22 - 16 AWG (0.5 - 1.5 mm2), curent maxim 19 A. Cantitate: 50 bucati. |
| RNB1.25-4 | Terminal tip inel pentru cabluri de 22 - 16 AWG (0.5 - 1.5 mm2), curent maxim 19 A. Cantitate: 40 bucati. |
| RNB2-4 | Terminal tip inel pentru cabluri de 16 - 14 AWG (1.5 - 2.5 mm2), curent maxim 27 A. Cantitate: 30 bucati. |
| RNB2-5 | Terminal tip inel pentru cabluri de 16 - 14 AWG (1.5 - 2.5 mm2), curent maxim 27 A. Cantitate: 20 bucati. |
| RNB3.5-6 | Terminal tip inel pentru cabluri de 14 - 12 AWG (2.5 - 4 mm2), curent maxim 37 A. Cantitate: 20 bucati. |
| SNB1.25-3 | Terminal tip furca pentru cabluri de 22 - 16 AWG (0.5 - 1.5 mm2), curent maxim 19 A. Cantitate: 50 bucati. |
| SNB1.25-4 | Terminal tip furca pentru cabluri de 22 - 16 AWG (0.5 - 1.5 mm2), curent maxim 19 A. Cantitate: 40 bucati. |
| SNB2-4 | Terminal tip furca pentru cabluri de 16 - 14 AWG (1.5 - 2.5 mm2), curent maxim 27 A. Cantitate: 30 bucati. |
| SNB2-5 | Terminal tip furca pentru cabluri de 16 - 14 AWG (1.5 - 2.5 mm2), curent maxim 27 A. Cantitate: 20 bucati. |
| SNB3.5-6 | Terminal tip furca pentru cabluri de 14 - 12 AWG (2.5 - 4 mm2), curent maxim 37 A. Cantitate: 20 bucati. |
| Cutie de depozitare | Cutie de plastic transparenta cu 10 compartimente, cu inchizator si ureche de agatare. |
Utilizare:
Deconectati alimentarea circuitului inainte de a lucra la cabluri si conexiuni.
Alegeti terminalul dupa sectiunea cablului (22 - 16 AWG pentru marimile 1.25, 16 - 14 AWG pentru marimea 2 si 14 - 12 AWG pentru marimea 3.5) si dupa marimea suruburilor de fixare, indicata de al doilea numar din denumire.
Alegeti forma inel (RNB) cand conexiunea trebuie sa ramana blocata sub surub, sau forma furca (SNB) cand doriti sa montati sau sa scoateti terminalul fara a demonta complet surubul.
Dezizolati capatul cablului pe lungimea corpului cilindric al terminalului, fara sa taiati firele conductorului.
Daca doriti sa izolati conexiunea cu tub termocontractibil, introduceti tubul pe cablu inainte de sertizare.
Introduceti conductorul in corpul terminalului, astfel incat toate firele sa ramana in interior, apoi sertizati cu un cleste potrivit pentru terminale neizolate.
Verificati conexiunea tragand usor de cablu, iar terminalul nu trebuie sa se deplaseze si nici sa lase fire libere.
Fixati terminalul sub surub sau pe borna si strangeti ferm, pentru un contact bun si stabil.
Nu depasiti curentul maxim al marimii folosite (19 A, 27 A sau 37 A) si nu folositi un terminal pentru cabluri mai groase decat domeniul lui.
Izolati terminalele montate cu tub termocontractibil sau cu un alt izolator, pentru ca nu au izolatie proprie si pot produce scurtcircuite daca ating piese metalice sau alte conexiuni.
Pastrati terminalele nefolosite in compartimentele cutiei, separat pe tipuri, pentru a le gasi usor.
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
