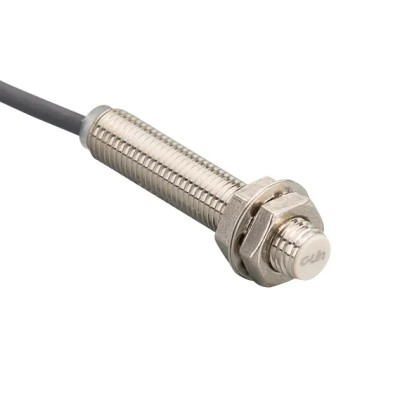

Senzor inductiv de proximitate, LJA18M-10N1, NPN, NO, 6-36V
Senzor inductiv de proximitate pentru detectie fara contact a obiectelor metalice, ideal in automatizari si proiecte DIY. Se monteaza rapid pe filet M18, are iesire NPN NO compatibila cu PLC si Arduino, functioneaza la 6-36 VDC si ofera detectie pana la 10 mm. Carcasa robusta cu protectie IP67 si LED de stare pentru verificare rapida.
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Senzorul inductiv LJA18M-10N1 face parte din seria LJA si este proiectat pentru detectia fara contact a obiectelor metalice in aplicatii industriale si proiecte DIY. Corpul cilindric cu filet M18 permite montajul rapid pe suporturi standard, iar constructia robusta din alama placata cu nichel si suprafata senzoriala din ABS asigura durabilitate in conditii exigente.
Senzorul functioneaza la o tensiune de alimentare intre 6 si 36 VDC si ofera o distanta de detectie de 10 mm pentru fier, cu un curent de consum de maximum 15 mA in gol si un curent de iesire de maximum 300 mA. Tipul de montaj este non-flush (neingropat), ceea ce permite o sensibilitate mai mare fata de variantele ingropate.
Iesirea este de tip NPN, normal deschisa (NO), cu o frecventa de raspuns de 0.2 KHz, compatibila cu PLC-uri industriale, dar si cu platforme precum Arduino, STM32 si ESP32.
Gradul de protectie IP67 garanteaza rezistenta la praf si la imersie temporara in apa. Cablul integrat de 2 metri cu 3 fire si izolatie PVC faciliteaza conectarea directa fara accesorii suplimentare.
Protectiile integrate impotriva scurtcircuitului si inversarii polaritatii asigura o functionare sigura chiar si in medii industriale cu interferente. LED-ul de stare indica vizual prezenta unui obiect in raza de detectie, iar temperatura de operare admisa este cuprinsa intre -25 si 65 grade Celsius.
Specificatii:
Diametru corp: 18 mm (M18)
Tip montaj: Non-flush (neingropat)
Tensiune alimentare: 6 - 36 VDC
Curent consum: max. 15 mA (fara sarcina)
Curent iesire: max. 300 mA
Distanta detectie: 10 mm (pentru fier)
Frecventa raspuns: 0.2 KHz
Tip iesire: NPN, NO (normal deschis)
Protectii: Scurtcircuit, inversare polaritate
Temperatura operare: -25 ~ 65 grade C
Grad protectie: IP67
Cablu: 3 fire, 2 m, izolatie PVC
Material carcasa: Alama placata cu nichel
Suprafata senzoriala: ABS
Pinout:
| Culoare fir | Semnal | Descriere |
|---|---|---|
| Maro | VCC | Alimentare pozitiva (6-36V DC) |
| Albastru | GND | Masa |
| Negru | OUT | Iesire NPN |
Utilizare:
Instalati senzorul pe un suport compatibil M18, asigurand o distanta libera fata de alte obiecte metalice care ar putea interfera cu detectia.
Conectati firul maro la sursa de tensiune (6-36 VDC), firul albastru la masa, iar firul negru la intrarea controlerului (PLC, Arduino, STM32, ESP32, releu etc.).
Setati distanta de lucru la maximum 70% din distanta nominala de detectie pentru o functionare stabila (recomandat: max. 7 mm pentru fier).
Tineti cont de coeficientii de corectie pentru alte materiale metalice: otel aprox. 0.9, alama aprox. 0.7, crom-nichel aprox. 0.6, aluminiu aprox. 0.4. Inmultiti distanta nominala de 10 mm cu coeficientul corespunzator pentru a obtine distanta efectiva de detectie.

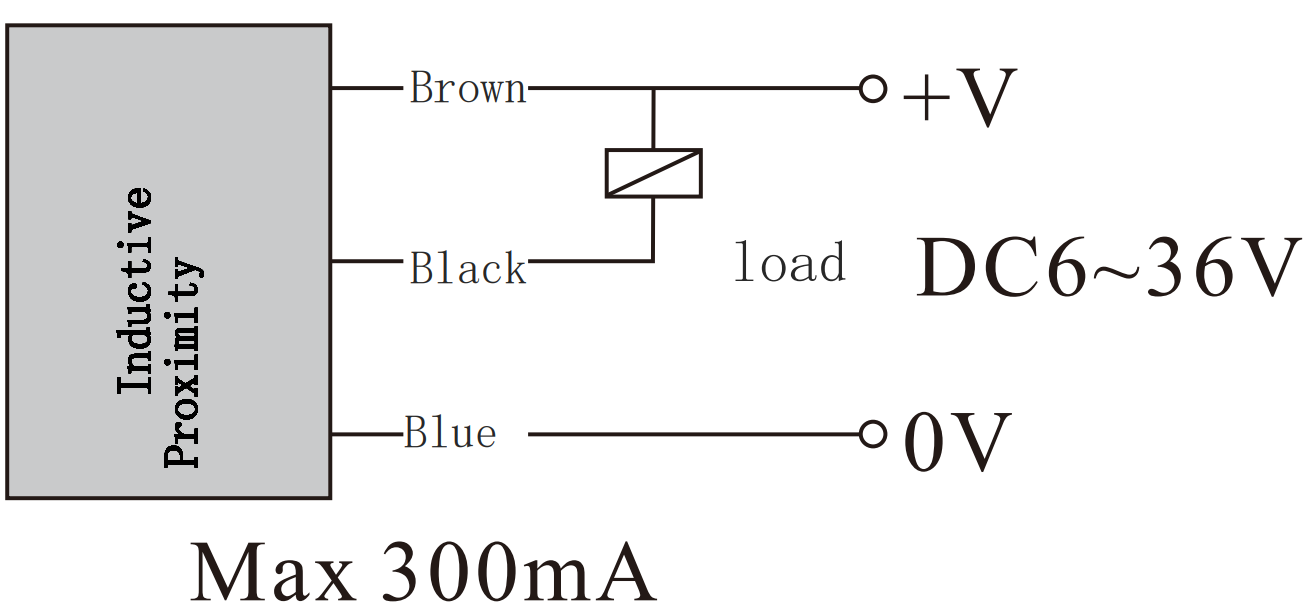

In absenta unui obiect metalic, iesirea este OFF (tensiune zero). Cand un obiect intra in raza de detectie, iesirea comuta la GND (nivel LOW), activand sarcina conectata intre OUT si VCC. LED-ul incorporat se aprinde simultan.
Nu depasiti curentul maxim de iesire de 300 mA. Pentru sarcini mari (motoreductoare, becuri etc.), folositi un releu intermediar.
In aplicatii cu interferente puternice, instalati un dispozitiv de protectie la supratensiune pe linia de alimentare.
Nu utilizati senzorul in primele 100 ms dupa alimentare, deoarece aceasta este perioada de stabilizare interna.
Nota: Deoarece iesirea este NPN cu colector deschis, se recomanda conectarea unui rezistor pull-up de 10 kΩ intre firul negru (OUT) si VCC, pentru a asigura un nivel HIGH stabil atunci cand senzorul nu detecteaza niciun obiect. Pinul intern INPUT_PULLUP al Arduino poate fi utilizat ca alternativa (activat prin pinMode(sensorPin, INPUT_PULLUP)), insa tensiunea de referinta va fi de 5 V, nu de alimentarea senzorului.
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Acest produs este destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie, cercetare si aplicatii tehnice similare. Produsul trebuie utilizat doar conform specificatiilor tehnice mentionate in pagina produsului si/sau in documentatia disponibila.
Utilizarea incorecta, depasirea valorilor maxime admise de tensiune, curent, temperatura sau conectarea gresita pot duce la defectarea produsului, deteriorarea altor echipamente sau la riscuri de siguranta.
Produsul nu este jucarie si nu este destinat copiilor. Montajul, testarea si utilizarea trebuie realizate de persoane cu cunostinte minime in domeniul electric/electronic. Se recomanda utilizarea produsului in montaje protejate, carcase adecvate sau sisteme care respecta normele de siguranta aplicabile.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
// LJA18M-10N1 - Inductive proximity sensor test
// NPN NO output connected to digital pin 7
// Pull-up resistor required (use INPUT_PULLUP)
const int sensorPin = 7;
void setup() {
pinMode(sensorPin, INPUT_PULLUP);
Serial.begin(9600);
Serial.println("LJA18M-10N1 sensor test started");
delay(200); // Wait for sensor stabilization (min. 100ms)
}
void loop() {
int state = digitalRead(sensorPin);
// NPN NO: output pulls LOW when object detected
if (state == LOW) {
Serial.println("Object detected");
} else {
Serial.println("No object");
}
delay(200);
}
