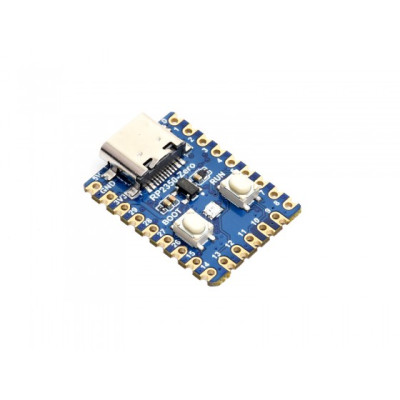

Placa Dezvoltare Waveshare Zero Mini, RP2350
Placa de dezvoltare ultra-compacta pentru proiecte unde spatiul conteaza, se poate lipi direct pe PCB datorita marginilor castelate. Include RP2350A cu alegere intre Arm Cortex-M33 sau RISC-V pana la 150 MHz, 4 MB Flash si 520 KB SRAM, 29 GPIO cu SPI I2C UART ADC PWM si PIO pentru protocoale custom. Programare simpla prin USB Type-C, plus LED RGB WS2812 integrat.
Expediere estimata: joi 27 august
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Placa de dezvoltare Waveshare RP2350 Zero Mini este o solutie MCU miniaturala de inalta performanta, construita in jurul microcontrollerului RP2350A si conceputa pentru proiecte unde spatiul este o resursa critica. Cu dimensiuni de doar 18 x 23.5 mm si margini castelate, aceasta placa poate fi lipita direct pe un PCB propriu, eliminand necesitatea unui conector si reducand la minimum amprenta fizica a sistemului. Se adreseaza atat pasionatilor de electronica, cat si dezvoltatorilor profesionisti care au nevoie de un microcontroler performant integrat direct in produsul final.
Nucleul placii este microcontrollerul RP2350A, care combina doua arhitecturi de procesoare intr-un singur chip: un procesor dual-core Arm Cortex-M33 si un procesor dual-core RISC-V Hazard3, ambele functionand la frecvente de ceas de pana la 150 MHz. Utilizatorul poate alege arhitectura potrivita aplicatiei sale, beneficiind de flexibilitate maxima fara compromisuri de performanta. Placa vine cu 520 KB de SRAM si 4 MB de memorie Flash NOR (P25Q32SH-UXH-IR) integrate la bord, suficiente pentru aplicatii complexe de achizitie de date, automatizare sau comunicatii.
Cei 29 de pini GPIO multifunctionali asigura conectivitate bogata: 2 interfete SPI, 2 interfete I2C, 2 interfete UART, 4 canale ADC pe 12 biti si 16 canale PWM. Dintre acestia, 20 de pini sunt accesibili prin headerul de margine, iar restul prin puncte de lipire dedicate. Cele 12 masini de stare PIO permit implementarea de protocoale de comunicatie personalizate direct in hardware. Un element distinctiv al acestei placi este LED-ul RGB WS2812 integrat, controlabil printr-un singur fir de date, util pentru indicatori vizuali de stare in orice aplicatie. Regulatorul LDO ME6217C33M5G asigura o iesire stabila de 3.3 VDC cu un curent maxim de 800 mA. Alimentarea si programarea se realizeaza prin conectorul USB Type-C cu suport USB 1.1, iar pe placa se regasesc butoanele BOOT si RUN pentru intrarea in modul download, respectiv resetarea sistemului.
Placa este compatibila cu Arduino IDE (prin pachetul Raspberry Pi Pico/RP2040 de Earle F. Phillhower III), MicroPython, CircuitPython si Pico SDK (C/C++), fiind accesibila unui public larg de utilizatori.
Specificatii:
Microcontroller: RP2350A
Procesoare: Dual-core Arm Cortex-M33 sau dual-core RISC-V Hazard3, pana la 150 MHz
Memorie SRAM: 520 KB
Memorie Flash: 4 MB NOR (P25Q32SH-UXH-IR)
Interfata de programare: USB 1.1 prin USB Type-C
Regulator de tensiune: ME6217C33M5G (LDO, iesire maxima 800 mA)
GPIO: 29 pini multifunctionali (20 prin header de margine, restul prin puncte de lipire)
Interfete hardware: 2x SPI, 2x I2C, 2x UART, 4x ADC (12 biti), 16x PWM
PIO: 12 masini de stare programabile
Indicator: LED RGB WS2812
Butoane: BOOT (mod download) si RUN (reset)
Compatibilitate software: Arduino IDE, MicroPython, CircuitPython, Pico SDK (C/C++)
Dimensiuni: 18 x 23.5 mm
Layout:
1. Conector USB Type-C
2. ME6217C33M5G: Regulator LDO de tensiune, iesire maxima 800 mA
3. Buton BOOT
4. Buton RUN
5. WS2812: LED RGB
6. P25Q32SH-UXH-IR: Memorie NOR Flash de 4 MB
7. Microcontroller RP2350A
8. Pini RP2350A: 10 puncte de lipire, dintre care 9 pini GPIO
9. Pini DEBUG
Pinout:
Utilizare:
Pentru a programa placa cu Arduino IDE adaugati urmatorul link la sectiunea preferinte din Arduino IDE (File > Preferences): https://github.com/earlephilhower/arduino-pico/releases/download/4.5.2/package_rp2040_index.json
Apoi din Board Manager instalati Raspberry Pi Pico/RP2040 by Earle F. Phillhower, III.
In momentul in care conectati placa la un calculator prin intermediul unui cablu USB Type-C si tineti apasat butonul BOOT, pe calculator va aparea un disc numit RPI-RP2.
Dimensiuni:
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Acest produs este destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie, cercetare si aplicatii tehnice similare. Produsul trebuie utilizat doar conform specificatiilor tehnice mentionate in pagina produsului si/sau in documentatia disponibila.
Utilizarea incorecta, depasirea valorilor maxime admise de tensiune, curent, temperatura sau conectarea gresita pot duce la defectarea produsului, deteriorarea altor echipamente sau la riscuri de siguranta.
Produsul nu este jucarie si nu este destinat copiilor. Montajul, testarea si utilizarea trebuie realizate de persoane cu cunostinte minime in domeniul electric/electronic. Se recomanda utilizarea produsului in montaje protejate, carcase adecvate sau sisteme care respecta normele de siguranta aplicabile.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
// Waveshare RP2350-Zero - WS2812 RGB LED test
// The onboard WS2812 RGB LED is connected to GP16
#include <Adafruit_NeoPixel.h>
#define LED_PIN 16
#define NUM_LEDS 1
Adafruit_NeoPixel strip(NUM_LEDS, LED_PIN, NEO_GRB + NEO_KHZ800);
void setup() {
strip.begin();
strip.setBrightness(50);
strip.show();
}
void loop() {
// Red
strip.setPixelColor(0, strip.Color(255, 0, 0));
strip.show();
delay(500);
// Green
strip.setPixelColor(0, strip.Color(0, 255, 0));
strip.show();
delay(500);
// Blue
strip.setPixelColor(0, strip.Color(0, 0, 255));
strip.show();
delay(500);
}
