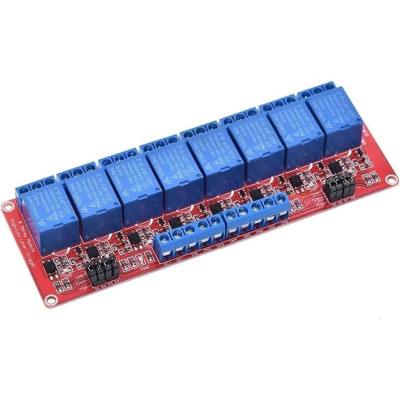

Modul releu 5V, 8 canale, cu optocuplor, Trigger setabil High si Low

Controlezi rapid pana la 8 sarcini AC sau DC din Arduino si alte placi pe 5V, cu izolare prin optocuplor pentru protectie la interferente si supratensiuni. Fiecare canal are trigger selectabil High sau Low prin jumper, borne NO COM NC pentru integrare usoara, necesita alimentare externa 5V pentru actionarea bobinelor, LED rosu indica activarea releului.

45,33 RON Cu TVA

37,46 RON Fara TVA

Nu exista recenzii

1-2 zile

Expediere estimata: joi 27 august

Ai gasit mai ieftin? Spune-ne! (autentifica-te pentru a trimite o solicitare)

Acest produs are o garantie de 2 ani.

LIVRARE GRATUITA
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online

EXPEDIERE RAPIDA
Produsele sunt expediate din stoc propriu

PUNCTE FIDELITATE
Primesti puncte la fiecare comanda, in valoare de 5%

Modulul releu cu 8 canale si optocuplor, compatibil Arduino si alte placi de dezvoltare pe 5V, proiectat pentru a oferi o solutie eficienta si sigura de control al sarcinilor electrice, fie ca este vorba de automatizari industriale, proiecte de casa inteligenta sau aplicatii DIY. Caracteristica sa principala este utilizarea optocuploarelor pentru izolarea circuitelor de control de inalta tensiune, oferind astfel o protectie imbunatatita impotriva interferentelor electrice si a supratensiunilor.

Dispune de jumpere ce permit setarea pe fiecare canal in parte a modului de actionare (trigger). Pe aceeasi placa, fiecare releu poate fi configurat individual sa functioneze cu trigger High sau Low, extinzand in mod semnificativ posibilitatile de utilizare.

Modulul are nevoie de alimentare externa, folosind pinii DC+ si DC-, microcontrolerul neavand suficienta putere pentru a energiza bobina releului.

Specificatii:

Tensiune alimentare: 5VDC

Tensiune logica: 5VDC

Numar canale: 8

Sarcina maxima releu: AC 250V/10A, DC 30V/10A

Izolare: Optocuplor SMD pentru izolare puternica si performanta stabila

Gauri pentru suruburi de montare: 4, cu diametrul de 3mm

Intrari/iesiri:

VCC sau DC+: 5VDC

GND sau DC-: Conexiune la masa

CTR1-CTR8: Intrari de trigger semnal

NO1-NO8: Interfete relay normal deschise

COM1-COM8: Interfata comuna relay

NC1-NC8: Interfete relay normal inchise

Folosire:

Conectati alimentarea la terminalele VCC si GND ale modulului, definite si cu DC+ si DC-.

Conectati sarcinile electrice la terminalele NO (normal deschis) sau NC (normal inchis) ale fiecarui canal, in functie de necesitatile dumneavoastra. Folositi terminalul COM ca punct comun pentru fiecare canal.

Fiecare canal poate fi setat pentru a fi activat la nivel inalt sau scazut folosind jumperii furnizati. Acest lucru ofera flexibilitate in proiectarea circuitului de control.

Conectati intrarile de control (CTR1-CTR8) la sursa de semnal de control, respectand nivelul de trigger setat pentru fiecare canal.

Dupa finalizarea conexiunilor, modulul este gata de utilizare. LED-ul va afisa cu culoarea rosie atunci cand releul este energizat.

Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.

Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.

Avertismente generale de siguranta:

Acest produs este destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie, cercetare si aplicatii tehnice similare. Produsul trebuie utilizat doar conform specificatiilor tehnice mentionate in pagina produsului si/sau in documentatia disponibila.

Utilizarea incorecta, depasirea valorilor maxime admise de tensiune, curent, temperatura sau conectarea gresita pot duce la defectarea produsului, deteriorarea altor echipamente sau la riscuri de siguranta.

Produsul nu este jucarie si nu este destinat copiilor. Montajul, testarea si utilizarea trebuie realizate de persoane cu cunostinte minime in domeniul electric/electronic. Se recomanda utilizarea produsului in montaje protejate, carcase adecvate sau sisteme care respecta normele de siguranta aplicabile.
