Modul IRF540N, 4 canale, 5V

Modul cu 4 canale MOSFET pentru comanda sigura a sarcinilor DC precum benzi LED, motoare sau module electronice, compatibil cu Arduino si alte placi. Functioneaza la 5V alimentare si accepta semnal 3.3-5V, canalele se activeaza la HIGH, are optoizolare PS2801-4 cu GND comun si LED de stare pe fiecare canal, suporta pana la 100V si 10A pe canal.

23,80 RON Cu TVA

19,67 RON Fara TVA

Nu exista recenzii

1-2 zile

Ai gasit mai ieftin? Spune-ne! (autentifica-te pentru a trimite o solicitare)

Acest produs are o garantie de 2 ani.

LIVRARE GRATUITA
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online

EXPEDIERE RAPIDA
Produsele sunt expediate din stoc propriu

PUNCTE FIDELITATE
Primesti puncte la fiecare comanda, in valoare de 5%

Modul cu Mosfeti IRF540N, compatibil cu Arduino si alte placi de dezvoltare.

Acest modul ofera patru canale independente, fiecare putand controla un circuit DC diferit precum benzi LED, module electronice, turatie motoare, etc.

pe modul sunt prezente 4 intrari, fiecare cu pini de alimentare (Plus si Minus) la 5VDC si Pin de Semnal pentru fiecare canal in parte.

Partea de control si partea de semnal sunt separate galvanic, motiv pentru care placa poate fi utilizata in mod sigur fara riscul de a deteriora circuitul logic. De notat faptul ca GND-ul este comun.

Dispune de LED de control pentru fiecare canal si toate canalele sunt alimentate de o linie comuna de intrare. Canalele sunt activate la semnal HIGH pe pinul de semnal.

Nota: Modulul nu este potrivit pentru controlul circuitelor AC.

Specificatii:

Tensiune alimentare: 5VDC

Tensiune logica (semnal): 3.3 - 5V

Activare Modfet: Semnal HIGH

Mosfet: IRF540

Tensiune consumator recomandata: > 9V

Tensiune consumator maxima suportata: 100V

Curent consumator maxim suportat: 10A per canal maxim

Compatibilitate: Circuite DC

Aplicatii: control benzi LED, module electronice, motoare, etc.

Optoizolator: PS2801-4

Dimensiuni: 66 x 66mm

Utilizare:

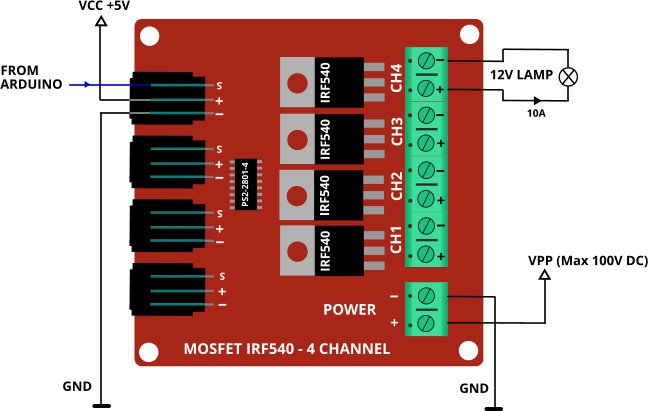

Conectati sarcina si sursa de alimentare DC la bornele fiecarui canal, apoi folositi semnalul de control pentru a porni sau opri comutatorul mosfet, in functie de aplicatie.

Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.

Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.

Avertismente generale de siguranta:

Acest produs este destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie, cercetare si aplicatii tehnice similare. Produsul trebuie utilizat doar conform specificatiilor tehnice mentionate in pagina produsului si/sau in documentatia disponibila.

Utilizarea incorecta, depasirea valorilor maxime admise de tensiune, curent, temperatura sau conectarea gresita pot duce la defectarea produsului, deteriorarea altor echipamente sau la riscuri de siguranta.

Produsul nu este jucarie si nu este destinat copiilor. Montajul, testarea si utilizarea trebuie realizate de persoane cu cunostinte minime in domeniul electric/electronic. Se recomanda utilizarea produsului in montaje protejate, carcase adecvate sau sisteme care respecta normele de siguranta aplicabile.
