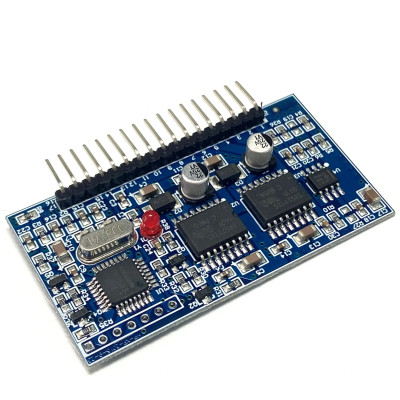

Modul Driver Invertor sinusoidal pur, EGS002B, 5V
Driver de control pentru invertoare sinusoidale pure, cu SPWM precis generat de EG8010 si comanda pentru MOSFET sau IGBT prin 2 x GNVS2113S. Ofera protectii la sub sau supratensiune, supracurent si supratemperatura, include selectie de frecventa 50Hz, 60Hz sau reglaj 0-100Hz, 0-400Hz. Ideal pentru UPS, fotovoltaice si sisteme off-grid, cu feedback in timp real si distorsiune redusa.
Expediere estimata: joi 27 august
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Modul EGS002 de control dedicat constructiei de invertoare sinusoidale pure, ce utilizeaza tehnologia SPWM (Sinusoidal Pulse Width Modulation). Este echipat cu cipul EG8010 pentru generarea semnalului SPWM de inalta precizie si doua drivere GNVS2113S pentru comanda tranzistoarelor MOSFET sau IGBT. Modulul asigura protectii multiple impotriva subtensiunii, supratensiunii, supracurentului si supratemperaturii, ceea ce il face potrivit pentru aplicatii de conversie a energiei in sisteme fotovoltaice, UPS-uri si alte surse de alimentare off-grid.
Designul sau modular permite integrarea facila in proiecte personalizate, iar semnalul de iesire este stabil, cu distorsiune armonica redusa, pentru alimentarea in siguranta a echipamentelor sensibile.
Integreaza set de 4 pini de frecventa pura - unda sinusoidala(50Hz frecventa sinusoidala fixa, 60Hz, frecventa sinusoidala reglabila 0-100Hz, frecventa sinusoidala reglabila 0-400Hz).
Driverul necesita componente suplimentare pentru realizarea invertorului, acest modul fiind doar driverul de control. In functie de proiect, este necesara utilizarea unui transformator toroidal de la tensiunea DC disponibila (12VDC spre exemplu) la tensiunea de 220V, si a tranzistoareleor MOSFET compatibili cu tensiunea de intrare si cu puterea dorita, in configuratie H-Bridge. Online se regasesc mai multe exemple de realizare a unui invertor folosind acest driver.
Pentru acest driver exista posibilitatea achizitionarii unui afisaj LCD, vandut separat.
Specificatii:
Tensiune de alimentare: 5VDC
Cip principal: EG8010 (generator SPWM)
Drivere: 2 × GNVS2113S pentru comanda MOSFET/IGBT
Configuratie timp mort: 300nS, 500nS, 1.0uS, 1.5uS
Protectii: Subtensiune, supratensiune, supracurent, supratemperatura
Frecventa purtatoare PWM: 23.4KHz
Feedback: In timp real pentru tensiune, curent si temperatura.
Iesiri de control: Semnale pentru etajul de putere MOSFET/IGBT
Distorsiune armonica: Redusa
Aplicatii: invertoare off-grid, UPS-uri, sisteme fotovoltaice, alimentarea echipamentelor sensibile
Dimensiuni: 33 x 62mm
Pinout:
Utilizare:
Conecteaza alimentarea logica de 5V la modul si leaga iesirile driverelor la etajul de putere MOSFET/IGBT. Selecteaza frecventa de iesire (50 Hz sau 60 Hz) prin jumperi. Asigura o racire corespunzatoare tranzistoarelor de putere si utilizeaza filtrul LC pentru obtinerea unei tensiuni AC sinusoidale pure la iesire.
Configuratie jumperi:
| Functie | Jumper(i) | Descriere / Efect |
|---|---|---|
| Frecventa iesire AC | JP1 | Inchis (scurt): Frecventa 60Hz |
| JP5 | Inchis (scurt): Frecventa 50Hz (setare implicita) | |
| Soft start | JP2 | Inchis (scurt): Activare soft start 3 secunde (setare implicita) |
| JP6 | Inchis (scurt): Dezactivare soft start | |
| Dead time (DTO) | JP7 + JP8 | Inchisi (scurt): Dead time 300ns (setare implicita) |
| JP3 + JP8 | Inchisi (scurt): Dead time 500ns | |
| Dead time (DT1) | JP4 + JP7 | Inchisi (scurt): Dead time 1.0µs |
| JP3 + JP4 | Inchisi (scurt): Dead time 1.5µs | |
| LCD Backlight (LED+) | JP9 | Inchis (scurt): Iluminare LCD activata |
| JP9 deschis | Iluminare LCD dezactivata |
Atentie:
Jumperii care controleaza aceeasi functie NU trebuie sa fie scurtcircuitati in acelasi timp! Exemplu: NU conecta JP1 si JP5 in acelasi timp.
Setarile implicite ale placii:
Frecventa: 50Hz (JP5 inchis)
Soft start: activat (JP2 inchis)
Dead time: 300ns (JP7 si JP8 inchisi)
In configuratia normala JP5, JP2, JP7 si JP8 se afla deja scurt.
