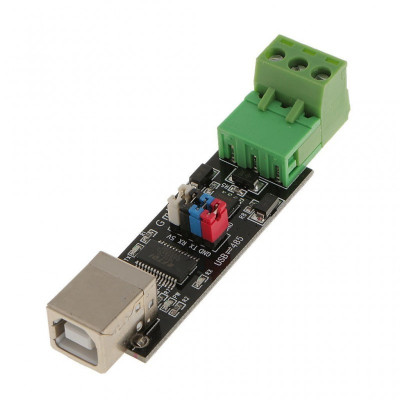

Modul convertor USB la TTL RS485, serial, FT232RL, functie dubla
Convertor USB 2.0 la RS485 si TTL, ideal pentru conectarea rapida a PLC-urilor, CNC-urilor sau camerelor la PC. Bazat pe FT232RL si transceiver bidirectional SN75176, asigura comunicare stabila multipunct pana la 32 dispozitive. Control automat al directiei si viteza 300-9216000 bps, compatibil Windows, Linux si Mac, alimentare 3-5V cu protectie TVS.
Expediere estimata: joi 27 august
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Acest modul realizeaza conversia bidirectionala intre interfata USB si protocolul serial RS485, fiind destinat aplicatiilor de automatizare industriala, monitorizare si control la distanta.
Placa integreaza doua circuite dedicate: FT232RL pentru conversia USB-TTL si MAX485 pentru conversia TTL-RS485 diferential, asigurand o comunicatie stabila si fiabila pe distante de pana la 1200 de metri.
Nivelul logic TTL implicit este de 5V. Terminalul RS485 este un conector cu suruburi in trei puncte (A+, B-, GND) pentru conectarea robusta a liniei de camp. Placa include diode TVS de 8.7V pentru protectia liniei RS485 impotriva supratensiunilor, indicator LED pentru activitatea RX, si alimentare directa prin USB fara sursa externa.
Placa integreaza suportul pentru comunicatie bidirectionala half-duplex. Dimensiunile compacte si conectorul USB tip B integrat direct pe placa elimina nevoia de cabluri suplimentare.
Modulul este compatibil cu Arduino, ESP32, STM32, Raspberry Pi si orice sistem cu port USB disponibil, functionand pe Windows, Linux si macOS prin driver-ul standard FTDI VCP.
Specificatii:
Tensiune alimentare: 5VDC prin USB
Nivel logic TTL: 5V (compatibil 3.3V prin level shifter extern)
Curent consumat: 35mA
Standarde: USB2.0, compatibil cu versiuni anterioare si standardul RS485
Control directie: detectie automata a directiei comunicarii de date, prin analiza datelor transmise
Viteza: Baud rate 300 - 9216000bps, detectare automata
Capacitate sarcina: suport punct la puncte multiple, pana la 32 dispozitive conectate prin RS485
Protectie: Tub TVS si USB self-recovery, Diode TVS 8.7V
Sisteme operare suportate: Windows98 / ME / 2000 / XP / WIN7 / Vista / Linux / Mac
Mufa USB: Tip B (B-Type)
Driver comunicare: FT232RL
Integrat Transceiver Bidirectional: MAX485
Dimensiuni mm: 78 x 12 x 18mm
Pinout:
| Pin / Marcaj | Interfata | Descriere |
|---|---|---|
| A+ | RS485+ | Linie diferentiala pozitiva |
| B- | RS485- | Linie diferentiala negativa |
| GND (TB) | GND | Masa / ecranare linie RS485 |
Utilizare:
Instaleaza driver-ul FTDI VCP de pe ftdichip.com pentru sistemul tau de operare.
Conecteaza modulul la portul USB al calculatorului sau sursei de alimentare.
Verifica recunoasterea portului serial virtual in Device Manager (Windows: COMx) sau terminal (Linux: /dev/ttyUSBx).
Daca folosesti modulul direct cu PC-ul, lasa jumperii montati si conecteaza linia RS485 la terminalul verde cu suruburi.
Conecteaza firul A+ la borna corespunzatoare a terminalului verde si firul B- la borna alaturata.
Asigura-te ca toate dispozitivele de pe magistrala RS485 impart aceeasi masa GND pentru a evita diferentele de potential.
Seteaza in software baud rate-ul dorit, 8 biti date, 1 bit stop, fara paritate.
Testeaza comunicatia cu codul de exemplu de mai jos.
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
