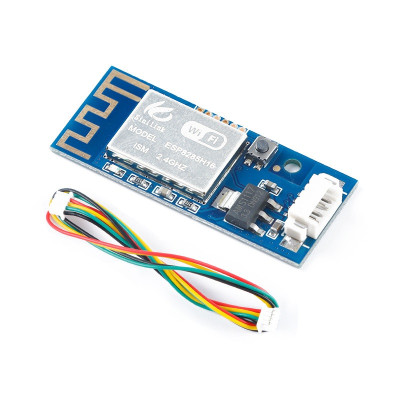

Modul Convertor Serial la WiFi, Sinilink, XY-WFPOW, ESP8285H16
Modul compact WiFi cu ESP8285H16 care adauga control la distanta si monitorizare in timp real surselor programabile Sinilink, se monteaza direct pe placa prin conector dedicat, comunica prin UART 3.3V cu bridge ModBUS pentru comenzi si telemetrie, functioneaza la 3.3-5V cu stabilizare interna si suporta integrare avansata prin firmware alternativ precum ESPHome sau Tasmota.
Expediere estimata: joi 27 august
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Modulul XY-WFPOW este o placa de control WiFi compacta, construita in jurul cipului ESP8285H16, proiectata pentru a adauga conectivitate wireless surselor de alimentare programabile din seria Sinilink si a le transforma in dispozitive inteligente, controlabile de la distanta prin retea locala sau prin cloud. Cu dimensiuni reduse de doar 16 x 38 mm, modulul se integreaza direct pe placa gazda printr-un conector dedicat, fara a necesita modificari hardware suplimentare.
Cipul ESP8285H16 integreaza un microcontroller performant si o stiva de protocol wireless 802.11 b/g/n la 2.4 GHz, cu 2 MB memorie flash incorporata. Comunicarea cu placa gazda se realizeaza prin interfata UART TTL la 3.3V, folosind protocolul ModBUS bridge, ceea ce permite transmiterea comenzilor de control si receptionarea datelor de monitorizare in timp real. Tensiunea de alimentare este stabilizata intern la 3.3 VDC prin regulatorul AMS1117-3.3V, astfel incat modulul poate fi alimentat direct la 3.3V sau 5V de la placa gazda, fara componente externe suplimentare.
In configuratia cu firmware original, modulul ofera control si monitorizare completa a surselor compatibile: setarea tensiunii si curentului de iesire, pornirea si oprirea sarcinii, monitorizarea consumului in timp real si generarea de alerte la depasirea parametrilor configurati. Este compatibil cu sursele programabile Sinilink XY5008, XYH3606, XY6020L, XY12522 si XYS3606.
Firmware-ul original poate fi inlocuit cu ESPHome sau Tasmota, permitand integrarea directa in platforme de automatizare precum Home Assistant sau Node-RED, fara dependenta de aplicatia sau serverele producatorului. Flashing-ul se realizeaza prin pinii de programare de pe placa (GND, TX, RX) folosind un adaptor USB-serial de 3.3V de tipul CP2102 sau CH340, fara a fi necesar un convertor de nivel logic.
Specificatii:
Model: XY-WFPOW
Microcontroller: ESP8285H16
Memorie Flash: 2 MB
Regulator tensiune: AMS1117-3.3V
Conectivitate: Wi-Fi 802.11 b/g/n (2.4 GHz)
Interfata: UART TTL (3.3V)
Protocol: ModBUS (bridge)
Alimentare: 3.3 - 5 VDC (de la placa gazda)
Compatibilitate: Sinilink XY5008, XYH3606, XY6020L, XY12522, XYS3606
Dimensiuni: 16 x 38mm
Layout:
Utilizare:
Conectati modulul la placa gazda Sinilink folosind cablul de conectare inclus. Descarcati aplicatia Sinilink si conectati telefonul la reteaua WiFi a modulului (modul Access Point la prima pornire). Urmati pasii din aplicatie pentru configurarea retelei WiFi si a parametrilor de control. Dupa configurare, modulul se reconecteaza automat la retea la fiecare pornire. Daca modulul nu poate fi detectat, apasati butonul de reset de pe placa si reincercati.
Flashing cu ESPHome sau Tasmota:
Conectati un adaptor USB-serial la 3.3V (CP2102 sau CH340) la pinii de programare ai modulului, GND la GND, TX la RX si RX la TX. Nu este necesar un convertor de nivel logic. In ESPHome, generati o configuratie YAML pentru platforma ESP8285 si incarcati firmware-ul compilat. In Tasmota, selectati modulul "Generic (18)" din interfata web de configurare. Dupa flashing modulul poate fi controlat prin Home Assistant, Node-RED sau interfata web integrata.
Diagrama dimensiuni:
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
