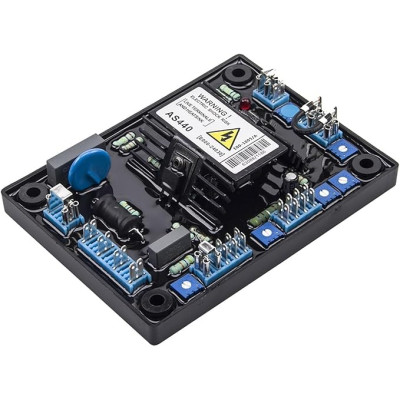

Modul AVR AS440, Regulator Automat de Tensiune pentru Generatoare Sincrone
Regulator automat de tensiune pentru generatoare sincrone brushless, mentine stabilitatea tensiunii in aplicatii industriale cu precizie de ±1%. Compatibil cu sensing 100-130 VAC sau 190-264 VAC la 50/60 Hz, ofera excitatie pana la 82 VDC cu 4 A continuu si varf 7.5 A, include protectie la subfrecventa si suprasarcina excitatie, permite reglaj extern si droop pentru functionare in paralel.
Expediere estimata: joi 27 august
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Modulul AVR AS440 este un regulator automat de tensiune proiectat pentru generatoarele sincrone fara perii (brushless), oferind o solutie fiabila si precisa pentru mentinerea stabilitatii tensiunii de iesire in aplicatii industriale. Acesta asigura o precizie de reglare de ±1% (cu reglaj motor de 4%), garantand o functionare constanta indiferent de variatiile de sarcina.
AVR-ul detecteaza tensiunea de intrare monofazata in doua game selectabile prin jumper: 100–130 VAC sau 190–264 VAC, la frecvente de 50 sau 60 Hz, ceea ce il face compatibil cu o gama larga de generatoare utilizate la nivel mondial.
Iesirea de excitatie furnizeaza pana la 82 VDC la 200 VAC, cu un curent continuu de 4 A si un varf de 7.5 A timp de 10 secunde, suficient pentru excitarea robusta a bobinei de camp a rotorului. Modulul integreaza protectie la subfrecventa (UFRO) reglabila intre 94 si 98% din frecventa nominala, protectie la suprasolicitarea excitatiei cu declansare la 65 VDC dupa 10–15 secunde, precum si suport pentru functionarea in paralel a generatoarelor prin intrarea de droop (10 Ω, sensibilitate 0.07 A pentru 5% droop).
Reglajul extern al tensiunii se poate face printr-un potentiometru de 1 kΩ conectat la bornele TRIM, cu o variatie de ±10%. Intrarea analogica accepta semnale de ±5 VDC (rezistenta de intrare 1 kΩ), permitand integrarea in sisteme automate de control. Temperatura de operare acoperita este intre -40 si 70°C, iar montajul se realizeaza pe panou cu suruburi, modulul avand dimensiunile de 100 x 135 mm si o greutate de 250 g.
Specificatii:
Tensiune sensing: 100–130 VAC sau 190–264 VAC, 1 faza, selectabil prin jumper
Frecventa: 50/60 Hz
Alimentare putere: 100–264 VAC, 1 faza, 50/60 Hz
Iesire excitatie: 82 VDC @ 200 VAC
Curent continuu iesire: 4 A (max 7.5 A pentru 10 s)
Rezistenta minima bobina camp: 15 Ω (10 Ω la tensiune intrare < 175 VAC)
Precizie reglare: ±1% (cu reglaj motor de 4%)
Reglaj extern tensiune: potentiometru 1 kΩ, ±10%
Protectie subfrecventa (UFRO): 94–98% din frecventa nominala, selectabil 50/60 Hz
Protectie suprasolicitare excitatie: declansare la 65 VDC, temporizare 10–15 s
Intrare droop: 10 Ω, sensibilitate 0.07 A pentru 5% droop
Intrare analogica: ±5 VDC max, rezistenta intrare 1 kΩ
Temperatura operare: -40 ~ 70°C
Montaj: panou, cu suruburi
Dimensiuni: 100 x 135 mm
Greutate: 250 g
Layout:
| Terminal | Marcaj | Descriere |
|---|---|---|
| S1, S2 | SENSING | Intrare tensiune (100–130V / 190–264V) |
| A1, A2 | POWER | Alimentare excitatie |
| F1, F2 | FIELD | Iesire excitatie catre bobina de camp |
| Z1, Z2 | DROOP | Intrare transformator de curent pentru functionare in paralel |
| 7, 8, Z2 | LINK | Pentru functionare normala, legatura intre 8 si Z2 |
| TRIM | TRIM | Borne pentru potentiometru extern de reglaj (1 kΩ) |
| Comutator STAB | A-B-C-D | Selectie raspuns stabilizare in functie de puterea generatorului |
| Potentiometre | — | Reglaje: VOLTS, STABILITY, UFRO, DROOP, VTRIM, EXC TRIP |
Tabel configuratie de stabilizare:
| Nr | Interval putere | Raspuns |
|---|---|---|
| B-D | < 100 kW | Lent |
| A-C | < 100 kW | Rapid |
| B-C | 100–550 kW | Rapid |
| A-B | > 550 kW | Rapid |
Tabel potentiometre:
| Nume | Functie | Directie |
|---|---|---|
| VOLTS | Reglare tensiune iesire generator | Sens orar creste tensiunea de iesire |
| STABILITY | Previne oscilatii de tensiune | Sens orar creste efectul de amortizare |
| STAB SWITCH | Optimizeaza performanta tranzitorie | Vezi tabelul de mai sus |
| UFRO | Seteaza punctul de inflexiune UFRO | Sens orar reduce frecventa punctului |
| DROOP | Seteaza droop generator (pana la 5%) | Sens orar creste droop-ul |
| VTRIM | Optimizeaza sensibilitatea intrarii analogice | Sens orar creste castigul/sensibilitatea |
| EXC TRIP | Seteaza pragul de oprire la supraexcitatie | Sens orar creste nivelul de oprire |
Utilizare:
Montati AVR-ul in panoul generatorului, la distanta de sursele de caldura, folosind suruburile de fixare prevazute.
Setati jumper-ul de selectie a tensiunii de sensing (100–130 V sau 190–264 V) si frecventa de lucru (50 sau 60 Hz) inainte de conectare.
Conectati terminalele S1 si S2 la tensiunea de iesire a generatorului (monofazat sau intre doua faze, conform configuratiei alese).
Conectati alimentarea de putere la bornele A1 si A2, de la aceeasi sursa cu sensing-ul.
Conectati bornele F1 (pozitiv) si F2 (negativ) la bobina de camp a rotorului, respectand polaritatea pentru functionare corecta.
Asigurati legatura intre terminalele 8 si Z2 (LINK) pentru functionarea normala. Daca se utilizeaza un potentiometru extern, conectati-l la bornele TRIM (1 kΩ).
Porniti generatorul la turatie nominala si reglati potentiometrul VOLTS pana la atingerea tensiunii dorite.
Ajustati comutatorul STAB (pozitia A-B-C-D) conform puterii generatorului, apoi reglati fin potentiometrul STABILITY pana la eliminarea oscilatiilor de tensiune.
Reglati potentiometrul UFRO pentru a stabili punctul de reducere a tensiunii la scaderea turatiei (94–98% din frecventa nominala).
Pentru functionare in paralel, conectati transformatoarele de curent la Z1 si Z2, apoi reglati potentiometrul DROOP pentru a obtine 5% droop la factor de putere zero.
Daca este utilizata intrarea analogica, asigurati-va ca dispozitivul conectat este complet izolat galvanic fata de masa, cu rezistenta de izolatie de minim 500 VAC.
Atentie: Nu depasiti tensiunea maxima de intrare specificata. Verificati rezistenta bobinei de camp (≥15 Ω, sau ≥10 Ω sub 175 VAC). In cazul montajului vertical (portrait), reduceti curentul continuu de iesire cu 12%.
