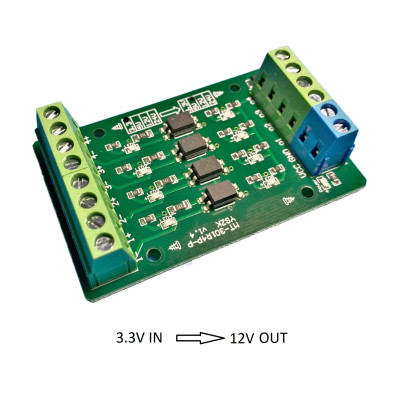

Modul convertor de nivel logic, 3V3 IN, 12V OUT, Catod Comun, PNP
Converteste rapid semnale logice de 3.3V la 12V pentru comanda sigura a sarcinilor industriale, ideal cu Arduino si alte placi de dezvoltare. Are 4 canale, optoizolare pentru separare electrica, intrare PNP cu catod comun si iesire 12V proportionala cu nivelul logic. Se alimenteaza la 12V pe VCC si GND, conexiuni prin terminal cu surub.
Expediere estimata: joi 27 august
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Modul convertor de nivel logic, de la 3.3VDC la 12VDC, cu optoizolator, compatibil cu Arduino si alte placi de dezvoltare, cu catod comun, PNP.
Acesta dispune de 4 canale si este folosit atunci cand se doreste conversia unui semnal logic de 3.3V la 12VDC.
Necesita de alimentare pentru tensiunea de iesire, in cazul acestui modul, de 12VDC conectat pe pinii VCC si GND (se recunosc usor deoarece au conectorul Albastru.
Pentru fiecare intrare in parte se va conecta Plus si Minus al semnalului de 3.3V iar pe iesire va exista doar pinul de iesire a semnalului modificat la 12V.
La un semnal High Level de 3.3V pe intrare corespunde un semnal de 12V pe iesire. La un semnal Low Level de 0V pe intrare corespunde un semnal de 0V pe iesire.
Specificatii:
Tensiune alimentare: 12VDC
Tensiune logica intrare: 3.3VDC
Tensiune logica iesire: 12VDC
Conectare semnal intrare: Catod Comun, PNP
Frecventa limita comutare: 10KHz
Mod cuplaj: Izolare optica
Mod conectare: Terminal cu surub
Mod conectare:
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
