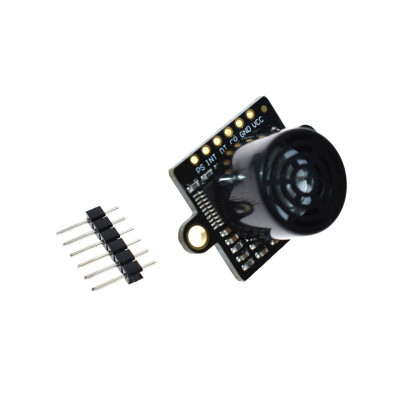

Pixhawk Repülési idő ultrahangos modul GY-US42 I2C TTL PWM

A termékfotók tájékoztató jellegűek, és a gyártási tételtől és a beszállítótól függően kisebb eltéréseket mutathatnak. A termék specifikációi és árai előzetes értesítés nélkül változhatnak. Mindent megteszünk, hogy a lehető legpontosabb és leghitelesebb specifikációkat adjuk meg a termékoldalon, de lehetséges, hogy ezek nem teljesen helyesek. Ha ilyen esetet észlel, kérjük, jelentse nekünk.

A termék szakemberek számára készült, és használatához képzett, valamint felhatalmazott személyzet szükséges. A termék nem tartalmaz összeszerelési/használati útmutatót . A termék nem megfelelő képesítéssel rendelkező személyek általi üzembe helyezése a weboldalon található Általános Szerződési Feltételek értelmében a jótállás elvesztését eredményezi.

A megadott műszaki adatok (áram, teljesítmény stb.) ideális működési körülmények között érvényes maximális értékeket jelentenek. A biztonságos használat és az optimális élettartam érdekében javasolt a terméket folyamatos üzemben legfeljebb a megadott maximális értékek 50%-án használni.

Pixhawk ultrahangos modul, repülési idő, GY-US42, I2C, TTL, PWM, 3-5V

Ultrahangos távolságmérő modul Pixhawk, Arduino és egyéb kártyákhoz, repülési idő alapján számítja ki a távolságot, és stabil értékeket biztosít 20 és 720 cm között, 1 cm-es felbontással és gyors, akár 15 Hz-es válaszidővel. 3-5 V feszültséggel működik, alacsony fogyasztású (9 mA), rugalmas kommunikáció I2C, TTL UART vagy PWM interfészen keresztül, alapértelmezett I2C cím 0x70.

5 911,26 Ft Adóval együtt

4 885,34 Ft Áfa nélkül

There are no reviews yet.

1-2 zile

Shipping by csütörtök 27 augusztus

This product has a warranty of 2 years.

NEMZETKÖZI SZÁLLÍTÁS
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.

GYORS KISZÁLLÍTÁS 24 ÓRÁN BELÜL
24 órán belül szállítunk raktárunkból

HŰSÉGPONTOK
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.

Ultrahangos távolságmérő modul, kompatibilis az Arduino-val és más fejlesztőkártyákkal, 3 és 5 VDC közötti feszültséggel működik.

Az ultrahangok elvén működik, az adó ultrahangokat bocsát ki, amelyek egy tárgyhoz érve visszaverődnek, így a vevő érzékelni tudja azokat. A távolságmérést a modul végzi, amely azt az időt méri, amely ahhoz szükséges, hogy a hullám a kibocsátása után visszajusson a vevőhöz.

A modul 3 módon kommunikálhat: TTL (soros UART), I2C/IIC és PWM módban. A soros port 9600 bps és 115200 bps közötti sebességet támogat.

Az I2C cím módosítható, ez lehetővé teszi több modul egyidejű csatlakoztatását ugyanahhoz a fejlesztőkártyához. Az I2C cím módosítása szoftveres típusú. Mivel az I2C cím módosítását még nem teszteltük, nem garantáljuk, hogy ez lehetséges.

A modul egy mikrovezérlőt tartalmaz, amely önállóan kiszámítja a távolságot.

Az üzemmód megváltoztatása az áthidalók ónozásával történik az alábbiak szerint:

A PWM mód hasonlóvá teszi a klasszikus SR-04 modulokhoz, az átvitt információ egy digitális lábon rögzíthető, amely értelmezi a modultól vett PWM jelet.

Az ultrahangos modulok nem működnek megfelelően olyan környezetben, ahol jelentős EMR (elektromágneses interferencia) szint van. Például nem használhatók kapcsolóüzemű források közelében.

A csapok leírása:

VCC: Tápegység 3-5VDC

Földelés: Földelés

CR: RX soros UART / SCL I2C / Trigger

DT: TX soros UART / SDA I2C / Echo

INT: Állapot

PS: Módválasztó: Soros / I2C / PWM

Specifikációk:

Tápfeszültség: 3 - 5 VDC

Áramfelvétel: 9mA

Mérési tartomány: maximum 20 - 720 cm (a célfelülettől függően változik)

Felbontás: 1 cm
