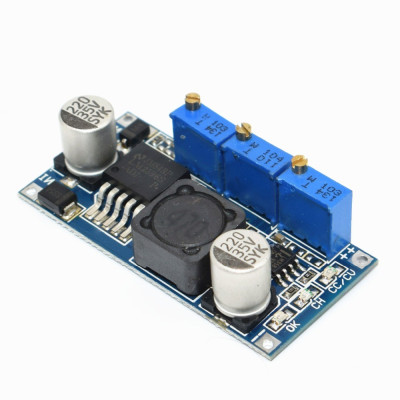

LM2596 Buck modul, terhelésérzékelő, 1-30VDC, 3A
DC-DC feszültségcsökkentő átalakító LM2596 elektródával tápellátáshoz és akkumulátor töltéséhez, 7-35 V-ról 1,25-30 V-ra csökkenti a feszültséget, állítható, állandó feszültség- és áramszabályozással. Akár 3 A csúcsot, magas hatásfokot, alacsony hullámosságot és áramesés általi töltésvég-érzékelési funkciót kínál, amelyet OK LED jelez. Kompakt méretek a gyors integráció érdekében.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
Feszültségcsökkentő modul áramerősséggel és állandó feszültséggel (CV és DC), DC-DC, amely a bemeneti feszültséget 7-35 VDC-ről 1,25 és 30 VDC közötti állítható tartományra csökkenti.
A maximális áram 3A csúcsot támogat.
Ez a modul a standard modellek mellett egy középső potenciométert is tartalmaz, amely az akkumulátorok töltési folyamatának észlelésére szolgál. A töltési áram egy bizonyos, a potenciométerben beállított szint alá csökkenésének érzékelése révén valósul meg. A potenciométer gyárilag 0,1-es tényezővel állítható be, és a panelen található OK LED-hez csatlakozik.
A modul használható LED-ek (LED-meghajtó) táplálására, lítium- és nikkel akkumulátorok töltésére stb., 1,25 és 30 V közötti feszültséggel.
Specifikációk:
Tápfeszültség: 7 - 35 VDC
Kimeneti feszültség: 1,25 - 30 VDC
Névleges áram: 2A
Maximális áram: 3A
Konverziós hatékonyság: maximum 92%
Kapcsolási frekvencia: 150KHz
Ripple kimenet: 50mV max
Méretek mm: 46 x 23 x 10 mm
Akkumulátorok töltéséhez használható:
1. Győződjön meg arról, hogy milyen feszültséggel és áramerősséggel kell tölteni az akkumulátort.
2. A CV potenciométer segítségével állítsa be a kimeneti feszültséget az akkumulátor töltési feszültségére (lítium-ion cellák esetén 4,2 VDC).
3. Egy 10A-es árammérésre beállított multiméterrel zárja rövidre a modul kimenetét a rövidzárlati áram megméréséhez. Forgassa a CC potenciométert a töltőáram kívánt értékére (lítium-ion akkumulátorok esetén általában 0,5 C áram ajánlott, ami az akkumulátor kapacitásának fele).
4. Csatlakoztassa az akkumulátort a mod kimenetéhez.
Megjegyzés: A középső potenciométer specifikációi a szállítónál nem egyértelműek, ezért a funkciója számunkra továbbra sem teljesen világos.
- feszültség
- HIRDETÉS
- Tápfeszültség
- 7
- Maximális bemeneti feszültség
- 35
- Minimális kimeneti feszültség
- 1
- Maximális kimeneti feszültség
- 30
- Forrás típusa
- leszáll
- Áramerősség-szabályozás
- Igen
- Feszültségállítás
- Igen
- Beállítás típusa
- Változó
- Maximális kimeneti áram
- 3
