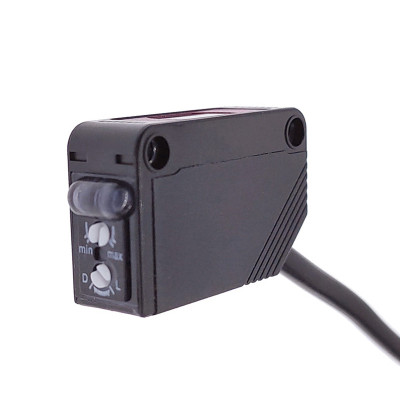

Közelségérzékelő, Omron, E3Z-D61, Digitális, 12-24V, NPN
Iparági automatizálásban pontos tárgyészleléshez szolgáló közelség/távolságérzékelő, 12-24V NPN digitális kimenettel a PLC-be történő egyszerű integrációhoz. 3-20 cm távolságállítást és NO/NC kiválasztást kínál, valós idejű állapotjelző LED-del, kompakt és robusztus házzal, gyors szereléshez fém talpat tartalmaz.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
Omron E3Z-D61 (NPN) távolságérzékelő, amelyet ipari alkalmazásokban történő precíz tárgyérzékeléshez terveztek. Az integrált LED-jelző világosan mutatja az üzemállapotot, lehetővé téve a valós idejű tevékenységfigyelést. A robusztus ház és a kis méretek megkönnyítik az integrálást gyártósorokba, csomagolórendszerekbe vagy automatikus anyagmozgató berendezésekbe.
Az érzékelőnek van egy félig állítható kapcsolója a távolság beállításához, és egy a normál állapot (Normál nyitott vagy Normál zárt) beállításához.
Az érzékelő fém talppal rendelkezik, amellyel a kívánt helyre rögzíthető.
Az érzékelő NPN (nyelő) kimenettel rendelkezik, ami azt jelenti, hogy aktív állapotban az érzékelő kimenete a földhöz (GND) csatlakozik. Az áram a terheléstől az érzékelőhöz, majd a GND-hez folyik.
Tipikus NPN kapcsolási rajz: VCC - Terhelés - Érzékelő kimenet - GND.
Specifikációk:
Modell: E3Z-D61
Tápfeszültség: 12-24V
Típus: NPN
Jel: digitális
Érzékelési távolság: 3-20 cm
Válaszidő: < 1 ms
Fogyasztás: < 30mA
Maradékfeszültség: <2V
Fény hullámhossza: 860 nm
Működési elv: reflexiós
Ház anyaga: PBT
Kábelhossz: 185 cm
Súly: 40g
Érzékelő méretei: 31 x 20 mm
Méretek:
Használat:
Rögzítse az érzékelőt a rögzítőfuratok segítségével, és helyezze a kívánt felületre.
Csatlakoztassa helyesen a vezetékeket a tápegységhez és a vezérlő áramkörhöz (kék - GND, barna - VCC, fekete - NPN jel).
A LED jelzésének ellenőrzésével valós időben követheti nyomon az érzékelő állapotát.
Bejelentkezés:
| szál | Szín | Bejelentkezés | Funkció |
|---|---|---|---|
| VCC | Barna | +12V ~ +24V egyenáram | táplálás |
| Földelés | Kék | Föld (0V) | GND referencia |
| Jel | Fekete | Szabályozó bemenet (NPN) | Kimeneti jel |
| Potenciométer | Funkció | Leírás |
|---|---|---|
| Távolság | Érzékelési távolság beállítása | Állítsa be a távolságot 3 és 20 cm között |
| Kimeneti mód | NO / NC kiválasztás | Válasszon a Normál állapotban nyitott (NO) vagy a Normál állapotban zárt (NC) között |
