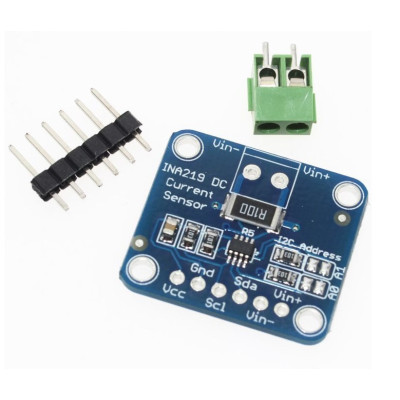

Kétirányú feszültség-áram monitor érzékelő INA219
Kompakt modul feszültség, áram és teljesítmény precíz mérésére egyenáramú áramkörökben, ideális akkumulátorkezeléshez, tápegységekhez és ipari projektekhez. Kétirányú árammérést, I2C kommunikációt kínál az Arduino, ESP32 vagy Raspberry Pi eszközökkel való gyors integrációhoz, integrált 0,1 ohmos sönt ellenállást és kalibrált értékeket akár 1%-os tipikus hibával a stabil monitorozás érdekében.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
INA 219 CJMCU-219 kétirányú áram-feszültség monitor érzékelő, kompatibilis az Arduino-val és más fejlesztőkártyákkal.
Az INA219 érzékelőmodul egy nagy pontosságú egyenáram-monitor, amelyet kifejezetten elektronikai és ipari projektekhez terveztek, ahol pontos feszültség-, áram- és teljesítménymérés szükséges. Ez a modul olyan fontos funkciókat tartalmaz, mint a kétirányú árammérés, az I2C interfész, az integrált 0,1 ohmos söntellenállás, a mindössze 1 százalékos maximális hiba, a nulla drift kompenzáció, valamint a kalibrált áram- és teljesítményértékek közvetlen leolvasásának képessége.
0 és 26 V közötti buszfeszültségeket képes figyelni, akár körülbelül 3,2 A áramot is támogat, és 3 és 5 V közötti logikai feszültséggel működik, így a legtöbb mikrovezérlővel kompatibilis, mint például az Arduino, az ESP32 vagy a Raspberry Pi. Kompakt kialakításának és alacsony költségének köszönhetően ideális akkumulátorkezelő rendszerekhez, tápegységekhez, elektromos járművekhez, telekommunikációhoz és olyan alkalmazásokhoz, ahol stabil és energiahatékony mérésekre van szükség.
Specifikációk:
Mért buszfeszültség: 0 - 26 V
Maximális mérhető áram: ~3,2 A (a sönt ellenállástól függ)
Integrált sönt ellenállás: 0,1 ohm
Tápfeszültség/logikai feszültség: 3 - 5,5 V
Interfész: I2C, akár 3,4 MHz támogatással
Maximális pontosság: hozzávetőleges hiba 1 százalék
Eltolási feszültség: kb. 100 μV
Felbontás: 12 bit
Programozható kalibrációs regiszter
Akár 128 minta átlagolásának támogatása a zajcsökkentés érdekében
Üzemi hőmérséklet: -40°C és +85°C között
Méretek: 22 x 20 mm
Kiosztás:
| Fenyő | Név | Funkció |
|---|---|---|
| VCC | táplálás | A modul táplálása 3 - 5,5 V feszültséggel |
| Földelés | Tömeg | Általános elektromos referencia |
| SDA | I2C adatok | Adatvezeték az I2C kommunikációhoz |
| SCL | I2C óra | Órajel az I2C kommunikációhoz |
| Bor+ | Pozitív feszültségbemenet | Csatlakoztassa a mérendő áramkör pozitív oldalát |
| Bor- | Negatív feszültség bemenet | Csatlakoztassa a mérendő áramkör negatív oldalát a sönt után |
| A0 | I2C cím kiválasztása | Címbit-konfiguráció (GND vagy VCC) |
| A1 | I2C cím kiválasztása | Címbit-konfiguráció (GND vagy VCC) |
Használat:
Csatlakoztassa a Vcc csatlakozót egy 3-5 V-os forráshoz, a GND-t pedig a rendszer földjéhez.
Csatlakoztasd az SDA és SCL lábakat a mikrovezérlő I2C buszához.
Adja meg a Vin+ és Vin- csatlakozókon keresztül mérni kívánt áramot.
Konfigurálja a kalibrációs regisztert a szoftverben, hogy közvetlen értékeket kapjon amperben és wattban.
Integrált átlagolást használ nagy zajszintű alkalmazásokhoz.
Ellenőrizze a csatlakozások polaritását, és kerülje a modul által támogatott feszültség vagy áramerősség túllépését.
