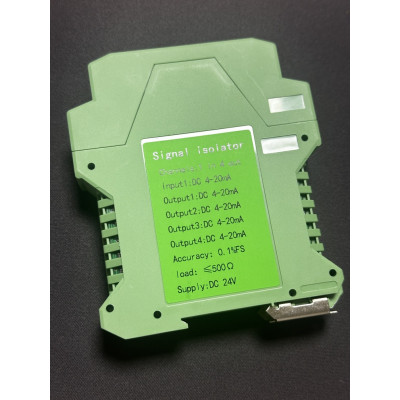

Jelátalakító 1 bemenet, 4 kimenet, 4-20mA bemenet, 4-20mA kimenet, 24VDC
Ipari jelátalakító, amely egyetlen 4-20mA analóg jelet oszt szét négy berendezés felé, megtartva a mérés stabilitását. Négy galvanikusan szigetelt 4-20mA kimenetet kínál a földhurkok és interferenciák kiküszöbölésére, 0,1% FS pontossággal és 10 ms alatti válaszidővel. Tápellátás 24VDC, gyors szerelés 35mm-es DIN sínre.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
Jelátalakító ipari alkalmazásokhoz, ahol 4-20 mA-es analóg jelet kell elosztani több berendezés között. A készülék egy 4-20 mA-es bemeneti jelet vesz fel, és négy különálló kimeneten reprodukálja azt, megakadályozva az interferenciát és a földhurkokat, galvanikus leválasztással.
A telepítés szabványos 35 mm-es DIN sínre történik.
Specifikációk:
Tápellátás: 24VDC
Bemeneti jel: 4-20mA
Kimenet: 4 x 4-20mA-es leválasztott kimenet
Pontosság: 0,1% teljes kitérő
Bemeneti impedancia: <=50Ω
Terhelési ellenállás: RL <= 500Ω
Átütési szilárdság: 1500 VAC/1 perc
Üzemi hőmérséklet: -20 - +55°C (páratartalom < 80%)
Válaszidő: <=10 ms
Izoláció típusa: galvanikus leválasztás a bemenet és a kimenet között
Szerelés: 35 mm-es DIN sínre
Súly: 140 g
Méretek: 114.5x100x22.5mm
Használat
Kapcsolja be a konvertert (16 + és 15 -), csatlakoztassa a bemeneti jelet (13 +; 9 S; 10 -) és a berendezést a kimeneti sorkapcsokhoz (1 +, 2- ; 3 +, 4 -; 5 +, 6- ; 7 +, 8 -). Győződjön meg arról, hogy a készülék megfelelően van táplálva, és nedvességtől védett környezetben van felszerelve. Kerülje a 20 mA névleges áram vagy a 24 V tápfeszültség túllépését, hogy elkerülje a készülék károsodását.
Bejelentkezés:
| Lépés | Oktatás | Csatlakozási részletek / óvintézkedések |
|---|---|---|
| 1 | Átalakító tápegység | Csatlakoztassa a 16-os csatlakozót a +24V DC feszültséghez, a 15-ös csatlakozót pedig a – (GND) pólushoz. |
| 2 | Bemeneti jel csatlakozás | 13 (+) – pozitív jel; 9 (S) – képernyő/föld jel; 10 (–) – negatív jel. |
| 3 | Csatlakoztassa az 1. kimenetet | 1 (+) és 2 (–) pólusokat az első eszközhöz. |
| 4 | Csatlakoztassa a 2. kimenetet | a 3 (+) és 4 (–) pólusokat a második eszközhöz. |
| 5 | Csatlakoztassa a 3. kimenetet | az 5 (+) és 6 (–) pólusokat a harmadik eszközhöz. |
| 6 | Csatlakoztassa a 4. kimenetet | 7 (+) és 8 (–) a negyedik eszközhöz. |
| 7 | Teljesítményellenőrzés | Győződjön meg arról, hogy a feszültség pontosan 24 V DC, és az egyes csatornákon folyó áram nem haladja meg a 20 mA-t. |
