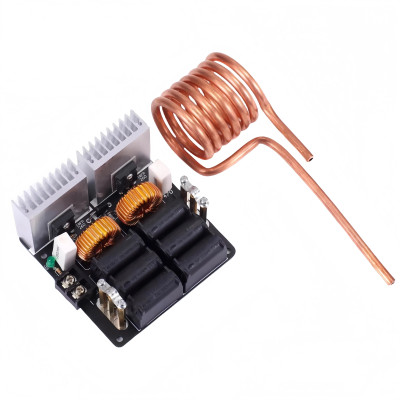

Indukciós fűtőmodul, ZVS, 1000 W, 12–48 V, 20 A
Kompakt megoldás fémek gyors, indukciós melegítésére, helyi hőkezelésekhez, edzéshez, lágyításhoz vagy kisebb olvasztásokhoz. 12-48V DC feszültségen működik, és akár 1000W teljesítményt is nyújt, ZVS kapcsolással a magas hatásfok és a stabil melegítés érdekében. Masszív kialakítás nagy teljesítményű MOSFET-ekkel, kétoldalas PCB-vel és mellékelt hűtőbordával, egyszerű csatlakoztatással a munkatekercshez.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
Az indukciós fűtő ZVS (Zero Voltage Switching) modul egy kompakt és hatékony megoldás olyan alkalmazásokhoz, amelyek nagyfrekvenciás elektromágneses térrel történő gyors fémfűtést igényelnek.
Ideális kis fémek olvasztásához, helyi hőkezelésekhez, például edzéshez és lágyításhoz, valamint mechanikai alkatrészek szabályozott melegítéséhez.
12 és 48 VDC közötti tápfeszültségen működik, és akár 1000 W maximális teljesítményt is leadhat, 20 A névleges áramerősség mellett.
Fontos: minél magasabb a tápfeszültség, annál nagyobb a leadott teljesítmény. A folyamatos biztonságos működés érdekében legfeljebb 20 A-re ajánlott korlátozni az áramot (ideális esetben 15 A alatt a biztonságos használathoz). 24 V-on terhelés nélkül az áramfelvétel körülbelül 3 A, míg 48 V-on terhelés nélkül körülbelül 6 A.
A modul robusztus felépítése nagy teljesítményű MOSFET tranzisztorokat, ultragyors diódákat, toroid tekercseket és nagyfrekvenciára optimalizált kondenzátorokat tartalmaz. A nyomtatott áramkör kétoldalas üvegszálas alaplemezre készül, az alsó oldalon kiszélesített rézvezetősávokkal a rezonáns kör nagy áramainak kezelésére.
A testreszabott hűtőborda vastagsága 8.5mm, a jobb hőelvezetési képesség érdekében, a szerelés pedig M4 oszlopokat használ a hőveszteség csökkentésére és a hatékonyság növelésére.
Nagy teljesítményen történő folyamatos működéshez kötelező egy aktív ventilátor felszerelése a panel fölé, amely közvetlenül a rezonáns kondenzátorokra és a többi alkatrészre fújja a levegőt. A modul kimenetét egy munkatekercshez (work coil) kell csatlakoztatni, amely nagy keresztmetszetű rézhuzalból vagy rézcsőből készül.
A tápegység és a hűtőrendszer nem tartozék, azokat a felhasználónak kell biztosítania.
Ellenőrizze, hogy a tápegység legalább 10 A-t képes leadni. Figyelem: az alulméretezett tápegység véglegesen károsíthatja a ZVS modult.
Ellenőrizze, hogy a tranzisztorok hőmérséklete elfogadható tartományban maradjon. A modul kiégésére a garancia nem vonatkozik.
A modul áramfelvétele több tényező együttes hatásától függ:
- Tápfeszültség - minél nagyobb a feszültség, annál nagyobb az áramfelvétel ugyanazon terhelés mellett.
- A fémalkatrész mérete és tömege - egy nagyobb vagy vastagabb alkatrész nagyobb terhelést jelent a rezonáns kör számára, ami miatt a modul több áramot vesz fel a tápegységből.
- Az alkatrész anyaga - a vas és az acél nehezebben melegszik, és jobban terheli az áramot, mint az alumínium vagy a réz.
- Az alkatrész helyzete a tekercshez képest - minél jobban kitölti az alkatrész a tekercs belsejét, annál jobb az elektromágneses csatolás, és annál nagyobb az áramfelvétel.
Műszaki adatok:
Tápfeszültség: 12 - 48 VDC
Névleges áram: 20 A (folyamatos, megfelelő hűtéssel)
Maximálisan tesztelt áram: 30 A (53 V-on, rövid ideig), nem ajánlott
Biztonságosan ajánlott áram: max. 15 A (folyamatos működés)
Üresjárási áram 24 V-on: ~3 A
Üresjárási áram 48 V-on: ~6 A
Maximális teljesítmény: 1000 W
Osztillációs frekvencia: ~50 - 200 kHz (a tekercstől és a terheléstől függ)
Védelem: túlfeszültség elleni védődiódák, áramkorlátozó ellenállások
PCB típusa: Kétoldalas üvegszálas alaplemez, az alsó oldalon kiszélesített vezetősávok
Hűtőborda: Egyedi, 8.5 mm vastag
Hűtés: Passzív hűtőborda mellékelve (folyamatos működéshez aktív ventilátor kötelező)
Panel mérete: ~100 x 100 mm
Tápegység: Nem tartozék, a felhasználó biztosítja
Aktív hűtés: Nem tartozék, a felhasználó biztosítja
Kiosztás:
| Csatlakozó | Leírás |
|---|---|
| (+) | Pozitív tápellátás (12-48 VDC) |
| (-) | Föld / negatív tápellátás |
| OUT1 | Munkatekercs csatlakoztatása (egyik vég) |
| OUT2 | Munkatekercs csatlakoztatása (másik vég) |
Használat:
Csatlakoztassa a réztekercs két végét a modul OUT1 és OUT2 kapcsaira.
Szereljen fel egy aktív ventilátort a panel fölé úgy, hogy közvetlenül a rezonáns kondenzátorokra és a panel alkatrészeire fújja a levegőt.
Csatlakoztassa a tápegységet a panel (+) és (-) kapcsaira, szigorúan betartva a polaritást.
Figyelem a kapcsolóüzemű tápegység indításakor: ha kapcsolóüzemű tápegységet használ, várja meg, amíg a tápegység kimeneti feszültsége meghaladja a 12 V-ot, mielőtt a ZVS modult csatlakoztatná hozzá. A csatlakoztatás 12 V elérése előtt megakadályozhatja az oszcilláció elindulását, és a MOSFET tranzisztorok egyidejű vezetéséhez vezethet, ami tönkreteheti a modult.
Ellenőrizze, hogy a tápegység legalább 10 A-t képes leadni. Az alulméretezett tápegység véglegesen károsíthatja a ZVS modult.
Helyezze a fém tárgyat a munkatekercs belsejébe. A tárgy térfogata nem haladhatja meg a tekercs belső térfogatának 1/5-ét. Ha a tárgy hengeres, az átmérője nem haladhatja meg a tekercs belső átmérőjének 1/3-át. Ezen határértékek túllépése túlterhelést és az áramkör vagy a tápegység károsodását okozhatja.
Kapcsolja rá a tápfeszültséget. A modul automatikusan oszcillálni kezd, és a fém tárgy gyorsan felmelegszik.
Folyamatosan figyelje az áramfelvételt a tápegység és a modul közé szerelt ampermérővel. Ne lépje túl a 20 A-t folyamatos működés során, és tartsa az áramot 15 A alatt a maximális biztonság érdekében.
Válassza meg a tápfeszültséget az alkalmazásnak megfelelően: 1 cm² alatti kis tárgyakhoz a 24 V elegendő és ajánlott. A magasabb feszültségek növelik a teljesítményt és a fűtés sebességét, de a modul hőterhelését is.
Ne érintse meg a munkatekercset vagy a fém tárgyat működés közben. Az elért hőmérséklet rendkívül magas lehet.
A művelet befejezése után azonnal kapcsolja ki a tápellátást, és hagyja az összes alkatrészt lehűlni, mielőtt megérintené őket.
Tartalom:
1 x ZVS modul
1 x Réztekercs
