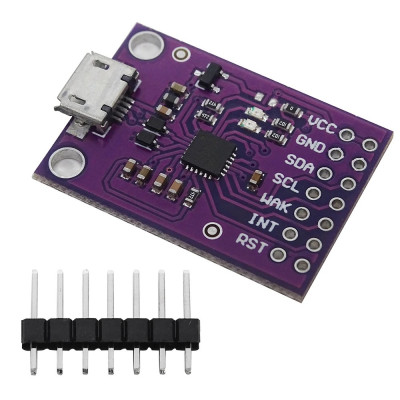

Hibakereső mód, USB az I2C-re, CP2112
CP2112 USB modul I2C-hez hibakereséshez és SMBus/I2C eszközök gyors csatlakoztatásához PC-hez, ideális teszteléshez és olyan alkalmazásokhoz, mint a DJI akkumulátorok diagnosztikája. Teljes USB 2.0 sebességet kínál, egyszerű beállítást GUI-n keresztül, bonyolult firmware vagy illesztőprogramok nélkül, 8 konfigurálható GPIO lábat és USB-ről közvetlen táplálást beépített szabályozóval a stabil működésért Windows, Mac és Linux rendszereken.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
CP2112 vezérlőmodul USB-eszközök SMBus/I2C-hez való csatlakoztatásához, amely lehetővé teszi alkalmazások gyors és hatékony létrehozását. Ez a modul egy teljes USB 2.0 full-speed vezérlőt, egy USB transceiver oszcillátort és 8 konfigurálható GPI0 lábat integrál, magas fokú testreszabhatóságot biztosítva. Az egyszerű GUI felületnek köszönhetően a konfigurálás és a testreszabás firmware-ek vagy összetett illesztőprogramok fejlesztése nélkül elvégezhető, ami gyors USB-kapcsolatot tesz lehetővé minimális fejlesztési erőfeszítéssel.
A CP2112 vezérlő teljes és integrált megoldást kínál az USB-eszközök SMBus-hoz való csatlakoztatására, és az USB buszról kap tápellátást 4.0 és 5.25V. közötti feszültségtartományban. Széles hőmérsékleti tartományban, -40°C-tól 85°C-ig hatékonyan működik, így ideális különböző üzemeltetési környezetekhez. Beépített reset áramkörrel és belső 3.45V-os feszültségszabályzóval rendelkezik, ami stabilitást és teljesítményt biztosít.
Az 512 bájtos SMBus pufferrel és a slave eszközök számára konfigurálható 7 bites címekkel a CP2112 lehetővé teszi az adatok hatékony tárolását és kezelését. Emellett támogatja az USB felfüggesztést az energiatakarékosság érdekében, és 8 konfigurálható GPIO lábat kínál többféle bemeneti és kimeneti lehetőséghez.
Kompatibilis a Windows, Mac és Linux rendszerekkel, egyszerű integrációval.
A beépített LED-ek az I2C busz működését jelzik.
PC-hez csatlakoztatva a CP2112 modul nem COM portként jelenik meg, hanem USB HID eszközként, pontosabban „USB Input Device”-ként a „Human Interface Devices” menüben az „Device Manager”-ben.
Specifikációk:
USB tápfeszültség: 4.0V - 5.25V
Másodlagos tápfeszültség: 3.0V - 3.6V
I/O feszültség: 1.8V - VDD
Üzemi hőmérséklet: -40°C ~ 85°C
USB interfész: Type-C
Típus: HID
SMBus puffer: 512 bájt
USB adatátviteli sebesség: 12 Mbps (full speed)
Protokoll: I2C
Konfigurálás: GUI felületen keresztül
Feszültségszabályzó: 3.45V
SMBus címek: 7 konfigurálható bit
ROM memória: 194 programozható bájt
Kompatibilitás: Windows, Mac, Linux
Méretek mm-ben: 29.5 x 21.3mm
Felhasználás:
Az egyik legnépszerűbb alkalmazás ehhez a modulhoz a DJI akkumulátorok javítása és hibakeresése (számos példa található online), mivel ez az illesztőprogram sikeresen képes kommunikálni ezekkel az akkumulátorokkal az I2C interfészen keresztül.
PC-hez csatlakoztatva a CP2112 modul nem COM portként jelenik meg, hanem USB HID eszközként, pontosabban „USB Input Device”-ként a „Human Interface Devices” menüben az „Device Manager”-ben.
