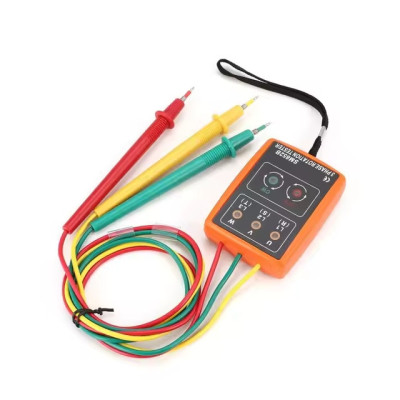

Fázisforgás-vizsgáló modul, SM852B, 60-600V, háromfázisú
Kompatibil háromfázisú rendszerekhez 60-600V, gyors ellenőrzés a fázisok sorrendjére és hiányzó fázis észlelése. Biztonságos csatlakozás krokodilbilincs típusú kapcsokkal, azonnali értelmezés LED-ek és jelzőhang segítségével, zöld villogó hanggal a helyes forgás irányára, piros folyamatos hanggal a fordított forgásra. Könnyen hordozható, nyomtatott használati utasítással a házon.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
SM852B fázissorrend-vizsgáló, kompakt, fázissorrend-ellenőrzésre és szakadás-észlelésre tervezve háromfázisú elektromos rendszerekben.
A modul két alapvető funkciót egyesít egyetlen egységben: jelzi mind a fázissorrend helyességét, mind az esetleges megszakításokat.
Krokodilcsipeszek segítségével a vezérlőpanelhez való csatlakozás gyorsan és biztonságosan történik. A LED-jelzők és az akusztikus jelek lehetővé teszik az eredmények azonnali értelmezését, így ideális technikusok és villanyszerelők számára.
A fény- és hangjelzések értelmezésével kapcsolatos legfontosabb információk közvetlenül a házra vannak nyomtatva, hogy mérések közben mindig kéznél legyenek.
Specifikációk:
Modell: SM852B
Üzemi feszültség: 60V–600V AC háromfázisú
Feszültségkorlátozás támogatása: 2000V/perc (4000V impulzus)
Működési frekvencia: 20Hz–400Hz
Folyamatos használati idő: max. 60 perc 60V AC esetén / max. 4 perc 600V AC esetén
LED fázissorrend-jelző: zöld a helyes fázist jelzi (szaggatott sípolás), piros a fordított fázist jelzi (folyamatos sípolás)
Kábel és szonda hossza: 80 cm
Eszköz súlya: 135 g
Méretek: 80 x 60 x 24 mm
Használat:
| Elemek | Funkció |
|---|---|
| U LED (L1 / R) | Az U fázis (1. fázis) jelenlétét jelzi |
| V-fényű LED (L2 / S) | Az V. fázis (2. fázis) jelenlétét jelzi |
| Világos LED (L3 / T) | A W fázis (3. fázis) jelenlétét jelzi |
| Zöld LED (folyamatos) | Helyes fázissorrend (az óramutató járásával megegyező forgás), szaggatott hangjelzés |
| Piros LED (balra) | Fázissorrend felfordítva (az óramutató járásával ellentétes irányú forgás), folyamatos zümmögő |
| Piros, sárga, zöld fonal | Csatlakozás a háromfázisú berendezés fázisaihoz (L1, L2, L3) |
Csatlakoztassa a krokodilcsipeszeket a háromfázisú berendezés kapcsaihoz, vagy a motor kapcsaihoz, amikor az áll, de feszültség alatt van. Amikor a teszter vezetékeit a háromfázisú berendezés kapcsaihoz csatlakoztatja, minden LED világít, ha a megfelelő fázis aktív. Ha egy LED nem világít, az azt jelenti, hogy a megfelelő fázis hiányzik vagy megszakadt.
Zöld LED + villogó sípoló hang: a fázissorrend helyes.
Piros LED + folyamatos sípoló fény: a fázissorrend felcserélődött.
A készülék azt is jelzi, ha valamelyik fázis szakadásban van.
Az ellenőrzés után kapcsolja ki a készüléket, és tárolja a mellékelt hordtáskában.
Tartalom:
1 x SM852B fázisjelző teszter
3 x krokodilcsipesz
1 db hordtáska
