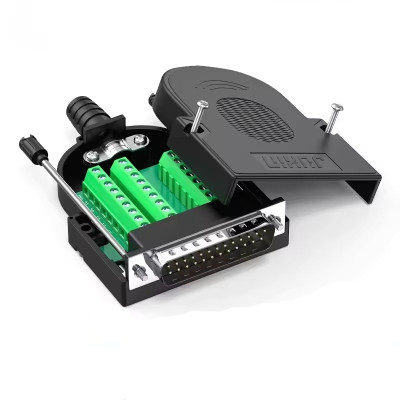

DB25 csatlakozó mód
Gyors megoldás kábelek csatlakoztatására egy forrasztás nélküli DB25 csatlakozóhoz, ahol minden érintkezőhöz fém csavaros sorkapocs tartozik a biztos rögzítés és a stabil kontaktus érdekében. A szigetelő PCB masszív tartást biztosít a szerelés során, és egyedi hozzáférést nyújt az érintkezőkhöz prototípus-készítéshez és teszteléshez. Kompatibilis az RS232-vel, a párhuzamos porttal és más D-SUB 25 interfészekkel, ideális Arduino, STM32 vagy ESP32 projektekhez.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
Ez a breakout modul gyors és forrasztás nélküli csatlakozást tesz lehetővé DB25 csatlakozóhoz (25 tűs D-SUB típusú). Ideális prototípus készítéshez, teszteléshez vagy olyan projektekbe való integráláshoz, amelyek RS232, VGA interfészt vagy más, 25 tűs D-SUB csatlakozót használó alkalmazásokat igényelnek.
Műszaki adatok:
Csatlakozó típusa: DB25 (D-SUB, 25 tű)
Rögzítés típusa: Forrasztás nélküli (csavaros terminál)
Anyag: PCB szigetelő réteggel, fém kapcsok
Tűk száma: 25
Kompatibilitás: RS232, VGA, párhuzamos, egyéb D-SUB 25 interfészek
Tűk kiosztása:
| Tű száma | Tű leírása |
|---|---|
| 1 | Védőföld |
| 2 | Adat átvitel |
| 3 | Adat vétel |
| 4 | Kérés küldésre |
| 5 | Engedély a küldésre |
| 6 | Adatkészlet készen áll |
| 7 | Jel föld |
| 8 | Adatterminál készen áll |
| 9 | Adathordozó érzékelés |
| 10 | Teszt tű |
| 11 | Nem alkalmazható |
| 12 | Adathordozó érzékelés (2) |
| 13 | Engedély a küldésre (2) |
| 14 | Adat átvitel (2) |
| 15 | Adó órajel (DCE) |
| 16 | Adat vétel (2) |
| 17 | Vevő órajel |
| 18 | Nem alkalmazható |
| 19 | Kérés küldésre (2) |
| 20 | Adatterminál készen áll |
| 21 | Jelminőség érzékelő |
| 22 | Csengő jelző |
| 23 | Adatjel sebesség érzékelő |
| 24 | Adó órajel (DTE) |
| 25 | Nem alkalmazható |
Használat:
Csavarja ki a kívánt tűnek megfelelő terminálcsavart, helyezze be a vezetékvéget, majd húzza meg a csavart a biztos rögzítés érdekében. Ezután csatlakoztassa a DB25 csatlakozót az eszköz portjába (számítógép, vezérlő, stb.).
Figyelem! Ez a modul nem biztosít további védelmet (nincs benne dióda vagy ellenállás). Csak mechanikai közvetítőként szolgál.
Méretdiagram:
