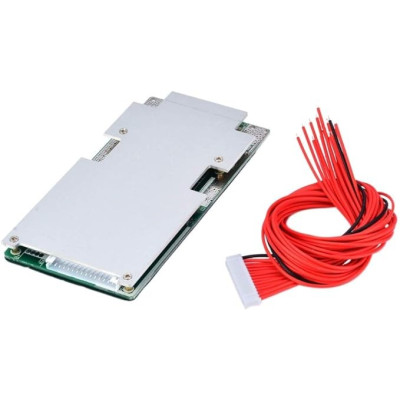

BMS Li-Ion modul, 14S, 45A, balanszírozással, 52V

A termékfotók tájékoztató jellegűek, és a gyártási tételtől és a beszállítótól függően kisebb eltéréseket mutathatnak. A termék specifikációi és árai előzetes értesítés nélkül változhatnak. Mindent megteszünk, hogy a lehető legpontosabb és leghitelesebb specifikációkat adjuk meg a termékoldalon, de lehetséges, hogy ezek nem teljesen helyesek. Ha ilyen esetet észlel, kérjük, jelentse nekünk.

A termék szakemberek számára készült, és használatához képzett, valamint felhatalmazott személyzet szükséges. A termék nem tartalmaz összeszerelési/használati útmutatót . A termék nem megfelelő képesítéssel rendelkező személyek általi üzembe helyezése a weboldalon található Általános Szerződési Feltételek értelmében a jótállás elvesztését eredményezi.

A megadott műszaki adatok (áram, teljesítmény stb.) ideális működési körülmények között érvényes maximális értékeket jelentenek. A biztonságos használat és az optimális élettartam érdekében javasolt a terméket folyamatos üzemben legfeljebb a megadott maximális értékek 50%-án használni.

BMS Li-Ion modul, 14S, 45A, balanszírozással, 52V

Passzív kiegyensúlyozó BMS panel 14S Li-ion akkumulátorokhoz 52 V-on, ideális a cellaegyensúly védelmére és fenntartására töltés közben. Támogatja a 45 A folyamatos és akár 150 A-es rövid csúcsokat, védelmet nyújt túltöltés, túlkisülés, rövidzárlat és túláram ellen. 15 tűs kiegyensúlyozó csatlakozó és kábelek tartozékok, a hűtőbordán lévő ellenállások jobb hűtést biztosítanak.

189,66 lei Adóval együtt

156,74 lei Áfa nélkül

There are no reviews yet.

1-2 zile

Shipping by csütörtök 27 augusztus

This product has a warranty of 2 years.

NEMZETKÖZI SZÁLLÍTÁS
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.

GYORS KISZÁLLÍTÁS 24 ÓRÁN BELÜL
24 órán belül szállítunk raktárunkból

HŰSÉGPONTOK
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.

BMS (Battery Management System) védőkártya kiegyenlítéssel (balance), kompatibilis a maximum 4,2 V feszültségű lítium-ion cellákkal töltött állapotban, biztonságos és hatékony akkumulátorrendszereket biztosít 14 sorba kapcsolt cellából (14S) álló, 52 V feszültségen működő konfigurációval.

Védelmi és kiegyenlítő funkciókkal rendelkezik, így ideális az akkumulátorcsomagok optimalizált teljesítményének kezelésére és fenntartására különféle alkalmazásokban. A modul kiegyenlítő funkciója kompenzálja a behelyezett cellák között a mindennapi használat során fellépő kis feszültségkülönbségeket. A kiegyenlítés passzív, abban az értelemben, hogy minden akkumulátorsorozaton van egy ellenállás, amely hőtermeléssel kisül a cellák azon sorozatából, amelyek feszültsége magasabb, mint a behelyezett akkumulátorok többi sorában lévőké. Ezeknek a celláknak a kisütése viszonylag kis árammal (kb. 42 mA) történik, kizárólag a töltési folyamat során (a 4,2 V-os töltés befejezése felé). Ez a kis kiegyenlítő áram elegendő, ha a használt cellák megegyeznek a specifikációkkal, de ha eltérő jellemzőkkel vagy kopásszintű cellákat használnak, akkor nem lesz képes kompenzálni a feszültségkülönbségeket.

Az épületfelügyeleti rendszer akár 45 A folyamatos áramot is képes támogatni, rövid időn belül akár 150 A-es csúcsértékekkel, ami számos projekthez alkalmassá teszi.

Többszörös védelemmel rendelkezik, például rövidzárlatvédelemmel, alacsony feszültség- és nagyfeszültségvédelemmel minden egyes sorozaton, valamint túláramvédelemmel.

A kiegyenlítő dugó mellékelve van, a vezetékek pedig készen állnak a cellacsomag csatlakozóihoz forrasztásra.

A kiegyenlítő ellenállások a hűtőbordán helyezkednek el (nem a fő NYÁK-on), és egy tűs csatlakozón keresztül csatlakoznak az alaplaphoz. Ez biztosítja a BMS kompaktabb méretét, de a jobb hűtést is, figyelembe véve azt a tényt, hogy az ellenállások felmelegednek, miközben megpróbálják egyensúlyban tartani a cellákat egymással.

Specifikációk:

Maximális csomagfeszültség: 58,8 VDC

Névleges feszültség csomag: 52VDC

Típus: Épületfelügyeleti rendszer

Konfiguráció: 14S

Folyamatos kisülési áram: 45A

Pillanatnyi kisülési áram: 150A

Töltési feszültség: 58,8 VDC

Töltési-kisütési áram: 45A

Túlfeszültség-védelem: 4,25 V (±0,025 V)

Válaszidő: 100 ms

Visszaállítási feszültség: 4,05 V (±0,05 V)

Túlmelegedés elleni védelem: 2,8 V (±0,08 V)

Válaszidő: 100 ms

Visszaállítási feszültség: 3,0 V (±0,1 V)

Túláramvédelem: 180A (±20A)

Válaszidő: 10 ms

Túláram visszaállítás: Válasszuk le a terhelést

Rövidzárlatvédelem: Igen

Válaszidő: 200 µs.

Rövidzárlat visszaállítása: Negatív leválasztása

Kiegyenlítő feszültség: 4,2 V (±0,025 V)

Kiegyensúlyozott áram: 42±5

Egyensúly típusa: Passzív

Belső ellenállás: ≤15mΩ

Saját fogyasztás: ≤40µA, ≤10µA alvó üzemmódban (ha az akkumulátor túlságosan lemerült)

Kiegyensúlyozott aljzat: 15 tűs, kábelekkel

Méretek: 120 x 60 x 8 mm

Használat:

Mielőtt csatlakoztatná a csatlakozót a BMS-hez, forrassza be az akkumulátorok vezetékeit a 0V-tól (FEKETE vezeték) kezdve, majd a következő piros vezetéket az első akkumulátor pozitív pólusához (4,2 V) , végül pedig a következő akkumulátor pozitív pólusához, amíg a csatlakozások be nem fejeződnek, ahol az utolsó piros vezetéknek az akkumulátorcsomag végső pozitív pólusához kell tartoznia. Miután megbizonyosodott arról, hogy csatlakoztatta az akkumulátorokat a csatlakozóhoz, ELLENŐRIZZE újra, hogy megfelelően van-e csatlakoztatva.

Ezután csatlakoztassa a csatlakozót a BMS-hez, és végezze el a tápvezetékek bekötését. Ennél a BMS-nél a SAME PORT típusú csatlakozást használják, azaz ugyanazokat a csatlakozókat használják a töltésre és a kisütésre is. Az alábbi képen a + és - jellel ellátott téglalap (ebben az esetben egy csatlakozó) szolgál mind a töltésre, mind a kisütésre. A csomagnak csak a mínusz pólusa halad át a BMS-en, a plusz közvetlenül a fogyasztóhoz/töltőhöz kerül.
