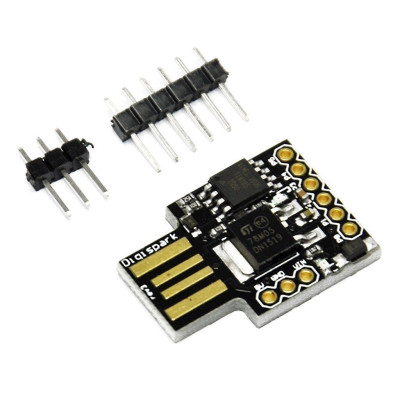

ATTINY85 fejlesztőkártya, integrált USB-vel

Digispark-kompatibilis fejlesztőkártya, ATtiny85 mikrovezérlőn alapul, Arduino IDE-n keresztül programozható.

Integrált feszültségszabályozóval és közvetlen USB interfészt kínál, amely 5 V-tal táplálható, valamint 6 digitális I/O csatlakozóval rendelkezik, amelyek közül 3 támogatja a PWM-et, így ideális LED-ek, motorok (nem közvetlenül) vagy más eszközök vezérlésére. 4 analóg csatlakozóval is rendelkezik, amelyek lehetővé teszik az érzékelők csatlakoztatását a precíz mérések érdekében.

A panel tartalmaz egy integrált állapotjelző LED-et is, amely hasznos a megfelelő működés ellenőrzéséhez, valamint egy LED-et. A gyártási tételtől függően előfordulhat, hogy manuálisan kell beírni a rendszerbetöltőt a memóriába.

Specifikációk:

Mikrokontroller: ATtiny85

Tápellátás: 5V USB-n keresztül

Integrált feszültségszabályozó: 5VDC, 500mA

I/O: 6 digitális csatlakozó

PWM: 3 tűn

Analóg bemenetek: 4 tűs

Flash memória: 8KB

Állapotjelző LED: Igen

Használat:

Az Arduino IDE használatához a következő lépések szükségesek, miközben a panel még nincs csatlakoztatva a számítógéphez :

Kártya és illesztőprogram telepítése: Adja hozzá a következő linket a Fájl->Beállítások->További kártyák kezelő URL-címeihez: https://raw.githubusercontent.com/digistump/arduino-boards-index/master/package_digistump_index.json

Zárja be, és várja meg, amíg a kártya letöltődik, majd automatikusan telepíti a Windows illesztőprogramját (ezt el kell fogadnia).

Arduino IDE konfiguráció: Válaszd ki a "Digispark (alapértelmezett - 16.5MHz)" kártyát a "Kártyák" menüből. A port nem választható ki, és nem is kell kiválasztani. A kártya továbbra sem csatlakozik.

Fordítás: Írd meg a kódot, és nyomd meg a Feltöltés gombot, miközben a panel továbbra is ki van húzva. A kimenet valamikor a következő üzenet jelenik meg: „ Csatlakoztasd az eszközt most... (időtúllépés 60 másodperc múlva)”. Amikor ezt az üzenetet látod, csatlakoztasd a panelt 60 másodpercen belül.

A következő tesztkóddal világíthatja meg az integrált LED-et:

 void setup()
{ //Set Pins 0 and 1 as outputs. //Some Digisparks have a built-in LED on pin 0, while some have it on //pin 1. This way, we can all Digisparks. pinMode(0, OUTPUT); pinMode(1, OUTPUT); }
void ciklus()
{ //Set the LED pins to HIGH. This gives power to the LED and turns it on digitalWrite(0, HIGH); digitalWrite(1, HIGH); //Wait for a second delay(1000); //Set the LED pins to LOW. This turns it off digitalWrite(0, LOW); digitalWrite(1, LOW); //Wait for a second delay(1000); }

Kiosztás:
