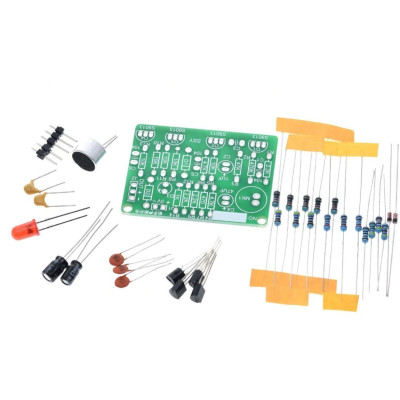

Akusztikus kapcsolókészlet, ICSK050A (Készlet)

A termékfotók tájékoztató jellegűek, és a gyártási tételtől és a beszállítótól függően kisebb eltéréseket mutathatnak. A termék specifikációi és árai előzetes értesítés nélkül változhatnak. Mindent megteszünk, hogy a lehető legpontosabb és leghitelesebb specifikációkat adjuk meg a termékoldalon, de lehetséges, hogy ezek nem teljesen helyesek. Ha ilyen esetet észlel, kérjük, jelentse nekünk.

A termék szakemberek számára készült, és használatához képzett, valamint felhatalmazott személyzet szükséges. A termék nem tartalmaz összeszerelési/használati útmutatót . A termék nem megfelelő képesítéssel rendelkező személyek általi üzembe helyezése a weboldalon található Általános Szerződési Feltételek értelmében a jótállás elvesztését eredményezi.

A megadott műszaki adatok (áram, teljesítmény stb.) ideális működési körülmények között érvényes maximális értékeket jelentenek. A biztonságos használat és az optimális élettartam érdekében javasolt a terméket folyamatos üzemben legfeljebb a megadott maximális értékek 50%-án használni.

Akusztikus kapcsolókészlet, ICSK050A (Készlet)

Akusztikus vezérlőmodul az egyszerű automatizáláshoz, minden tapsoláskor kapcsolja a kimenetet, érzékeléskor 5 V-os jelet generál, majd a második érzékeléskor LOW (alacsony) szintre tér vissza, 5 V-os tápegység, nagy érzékenység a 3 kHz-es tartományban a gyors reagálás érdekében, ideális 5 V-os relével való használatra lámpák vagy más fogyasztók vezérléséhez.

3,59 € Adóval együtt

2,97 € Áfa nélkül

(4/5) kívül 4 összes értékelés
Olvasd el a véleményeket

1-2 zile

Shipping by csütörtök 27 augusztus

This product has a warranty of 2 years.

NEMZETKÖZI SZÁLLÍTÁS
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.

GYORS KISZÁLLÍTÁS 24 ÓRÁN BELÜL
24 órán belül szállítunk raktárunkból

HŰSÉGPONTOK
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.

Az akusztikus parancsot adó kapcsoló üzemmód (tapskor tökéletesen reagál) 5 V-os jelet generál, amikor tapshangot érzékel, és LOW jelet a második érzékeléskor.

Használható egy 5 V-os relével együtt, amely viszont bármilyen fogyasztót (izzókat, áramköröket stb.) képes működtetni.

Specifikációk:

Tápfeszültség: 5VDC

Utasítás:

„Áramkör leírása: Ez az áramkör főként egy hangerősítő áramkörből és egy bisztábilis trigger áramkörből áll. A Q1 és Q2 alkotja a kétfokozatú hangerősítő áramkört. A MIC által vett hangjelet a C1 a Q1 bázisához csatolja. Az erősítés után a kollektor közvetlenül a Q2 bázisához vezeti, és egy negatív négyszöghullámot gyűjt a Q2 kollektorán, amely a bisztábilis áramkör triggerelésére szolgál. Az R1 és a C1 az áramkör frekvenciaválaszát nagy érzékenységre, körülbelül 3 kHz-re korlátozza. Bekapcsoláskor a bisztábilis áramkör állapota a Q4 levágás, a Q3 telítettség, és a LED1 nem világít. Amikor a MIC vezérlőjelet kap, két erősítési szakasz után negatív négyszöghullámot ad ki. A differenciális feldolgozás után a negatív pont impulzus a D1-en keresztül hozzáadódik a Q3 bázisához, ami az áramkör gyors átkapcsolását és a LED kigyulladását okozza. Amikor a MIC ismét vezérlőjelet kap, az áramkör ismét megfordul, és a LED kialszik. Ha a LED lámpa áramkör más áramkörökkel van összekötve, akkor a többi áramkör hangvezérlése a J2 segítségével valósítható meg. ”
