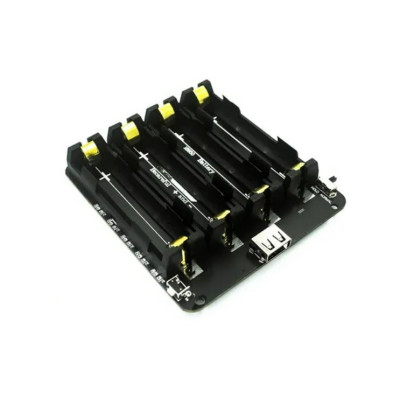

18650 Powerbank modul, 4P, 5V és 3V kimenet, fejlesztőkártyákhoz, automatikus kikapcsolás
Arduino, Raspberry Pi és más fejlesztőkártyákat táplál akár 4 párhuzamosan kapcsolt 18650 celláról, stabil 5V és 3V kimenetet biztosítva 2.54mm csatlakozókon keresztül, valamint USB anya csatlakozón keresztül az eszközök táplálásához vagy töltéséhez. A töltés MicroUSB vagy USB-C csatlakozón keresztül történik, beépített védelemmel és LED-es akkumulátorszint-kijelzővel, AUTO üzemmóddal a leállításhoz, ha nincs fogyasztás.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
A Powerbank modul Arduino, Raspberry és más fejlesztőkártyákkal való használatra készült, amely lehetővé teszi akár 4 db 18650 cella párhuzamos csatlakoztatását. 3V és 5V kimeneti feszültséggel rendelkezik, így a legtöbb fejlesztőkártyával kompatibilis.
A 3V-os és 5V-os csatlakozások 2.54mm. Minden kimenethez 5 ilyen kimenet tartozik. Van egy USB anya kimenet is, amely lehetővé teszi az elektronika töltését vagy a programozó kártyák táplálását USB-kábelen keresztül.
A modul egy akkumulátortöltés-vezérlő IC-t tartalmaz, amely túlfeszültség, túláram, rövidzárlat és töltési időtúllépés elleni védelemmel rendelkezik. A töltés a dedikált portok egyikén, MicroUSB-n vagy USB Type-C-n keresztül történik.
A modul akár 4 cellát is képes párhuzamosan kötni (kevesebb is elhelyezhető, minimum egy cella) a teljes kapacitás növelése érdekében. A cellák párhuzamos kötése előtt győződjön meg arról, hogy azonos töltöttségi szinten vannak! Ha egy feltöltött és egy lemerült akkumulátort csatlakoztat, azok túlmelegedhetnek és valószínűleg megsérülhetnek, mivel a cellák meglehetősen nagy áramerősséggel próbálják kiegyenlíteni egymást.
A modul LED-sorozatot jelenít meg, amelyek az akkumulátor töltöttségi szintjét jelzik. Töltés közben a töltöttségi szintet jelző LED villog.
Használat:
Az oldalán található egy KI/BE gomb. Miután a 18650-es cellákat csatlakoztatta, a gomb megnyomásával indíthatja el a modult. Az oldalsó KI/BE gomb hosszan tartó lenyomásával a modul leáll. Ez azt is jelenti, hogy amikor az akkumulátorokat eltávolítja a modulból, az automatikusan KI állapotba kerül, és a modul újraindításához ismét meg kell nyomni a KI/BE gombot. Töltés közben nem szükséges megnyomni a gombot.
A start gomb másik oldalán található egy kétállású kapcsoló. HOLD és AUTO . AUTO állásban a modul automatikusan leáll, ha 3 másodpercig nem érzékel fogyasztókat. HOLD állásban a modul bekapcsolva marad, függetlenül attól, hogy vannak-e fogyasztók vagy sem.
Fontos:
- Nincs polaritásvédelem! A + és a - pólus felcserélése az integrált áramkör kiégését okozza.
- Ha a cellákat a modul előzetes leállítása nélkül távolítja el, a biztonsági leállítás funkció aktiválódhat. A modul használatához be kell lépni a betöltött állapotba.
- Ügyelj a polaritásra! A 18650-es cellák esetében könnyű helytelenül behelyezni az elemeket. Tartsd be a + és - jeleket. Ha a polaritást nem tartod be, az integrált áramkör kiég!
Specifikációk:
Tápfeszültség: 5 VDC (5 - 8 VDC támogatott)
Töltőport: Micro USB és USB Type C
Töltési áram: 1,8 A
Kimeneti feszültség: 5VDC és 3VDC (valós 5,3V és 3,3V)
Kimeneti áram 5V: 3A
3V kimeneti áram: 1A
Konverziós hatékonyság: 95%
USB-anya kimenet: 5VDC, USB kábellel használható
3V kimenet: 5 kimenet
5 V-os kimenet: 5 kimenet
Bővítő kimenet 3V és 5V: Érintkezők
Tűköz: 2.54mm
Készenléti fogyasztás: 3uA
akkumulátor feszültségtartomány: 3,2 - 4,2 VDC
Akkumulátor riasztási feszültsége: 3V
Rövidzárlatvédelem: Igen
Túláramvédelem: Igen
Polaritásvédelem: NINCS
Kompatibilis akkumulátorok: 18650
Csatlakozási mód: Párhuzamos
Rések száma: 4
Méretek mm: 100 x 97 x 21 mm
