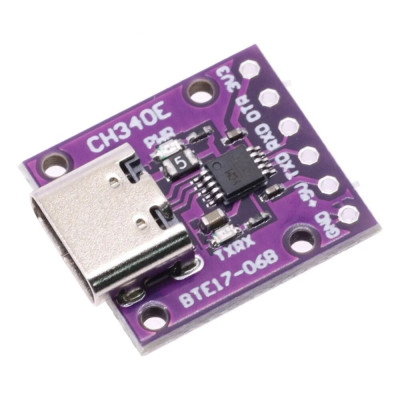

USB-zu-TTL-Konvertermodul, CH340, MSOP10, Typ-C, 3,3-5V
Der USB-Typ-C-zu-TTL-Konverter CH340E eignet sich ideal zum Programmieren und Debuggen von Mikrocontrollern und Boards wie dem Arduino Pro Mini über eine stabile serielle Schnittstelle. Er bietet wahlweise 3,3 V oder 5 V Stromversorgung, verfügt über LEDs für Power, TX und RX zur schnellen Überprüfung, ist kompakt, einfach in Projekte zu integrieren und mit den meisten Windows-Versionen kompatibel.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
USB-zu-TTL-Programmiermodul mit integriertem Schaltkreis CH340E, kompatibel mit Arduino Pro Mini, ideal für die Programmierung von Mikrocontrollern, die eine serielle USB-TTL-Kommunikation benötigen. Ausgestattet mit LED-Anzeigen für Stromversorgung, TXD und RXD ermöglicht dieses Modul eine intuitive Überwachung des Betriebszustands.
Dieses Modul ist mit einer Vielzahl von Windows-Betriebssystemen kompatibel, von Windows 98 bis Win10, und eignet sich zum Programmieren und Debuggen von Mikrocontrollern. Das kompakte Design und die Unterstützung von 3,3 V und 5 V Spannungen machen es vielseitig für verschiedene Anwendungen.
Je nach Charge kann ein Downgrade auf die CH340-Treiberversion 2014 erforderlich sein . Installieren Sie den im Download-Bereich verfügbaren Treiber, wenn Sie die neueste Version installiert haben und nicht mit der Karte kommunizieren können.
Spezifikationen:
Betriebsspannung: 3,3 V/5 V
Schnittstelle: USB TYP-C
Betriebssystemkompatibilität: Windows 98, ME, 2000, XP, Server 2003, Vista, Server 2008, Win7, Win8, Win10 (32/64 Bit)
Abmessungen: Kompakt, MSOP10
Zusätzliche Funktionen: LED-Anzeigen, Unterstützung verschiedener Verdrahtungsmodi für Mikrocontroller
Abmessungen mm: 18 x 16mm
Verwenden:
Um das CH340E MSOP10 USB-zu-TTL-Seriell-Konvertermodul zu verwenden, gehen Sie wie folgt vor:
1. Verbinden Sie das Modul über das USB-Typ-C-Datenkabel mit dem PC.
2. Mikrocontroller-Anschluss:
Für STC-Mikrocontroller: Verbinden Sie TXD mit P3.0 (RX) und RXD mit P3.1 (TX) des Mikrocontrollers. Verbinden Sie den GND des Moduls mit dem GND des Mikrocontrollers.
Für STM32: Verbinden Sie TXD mit PA10 (RX1) und RXD mit PA9 (TX1) des Mikrocontrollers. Verbinden Sie den GND des Moduls mit dem GND des Mikrocontrollers. Zum Entladen verbinden Sie BOOT0 mit VCC und nach dem Entladen mit GND.
3. Softwareeinstellungen: Installieren Sie den benötigten Treiber auf dem PC und wählen Sie in der Entwicklungsumgebung den entsprechenden COM-Port aus.
4. Testen und überprüfen: Testen Sie die Verbindung, indem Sie Daten über den seriellen Port senden und empfangen, um zu bestätigen, dass das Modul ordnungsgemäß funktioniert.
