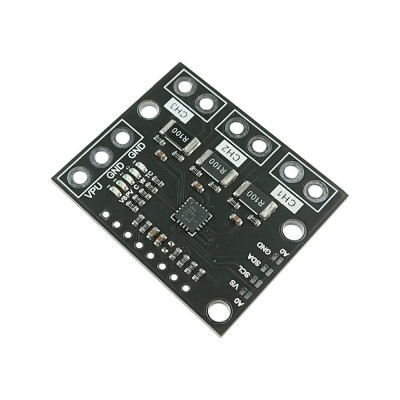

Spannungs- und Stromüberwachungssensor, 3 Kanäle, INA3221, I2C, SMBUS, 2.7-5.5V
3-Kanal-Modul zur präzisen Spannungs- und Stromüberwachung in elektronischen Systemen, ideal für Arduino und andere 3V- oder 5V-Boards. Kommuniziert über I²C SMBUS, arbeitet mit 2.7-5.5V bei geringem Stromverbrauch, misst Versorgungsspannung und Spannungsabfall zur Stromberechnung, bietet wählbare I²C-Adressen und programmierbare Warnmeldungen bei Überschwingen.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Der Spannungs- und Stromüberwachungssensor INA3221, kompatibel mit Arduino und anderen 3V- und 5V-Entwicklungsboards, ist ein fortschrittliches Dreikanalmodul zur präzisen Überwachung von Versorgungsspannungen und Stromaufnahmen von Komponenten oder Geräten in elektronischen Systemen. Er misst sowohl Shunt-Spannungsabfälle als auch Systemversorgungsspannungen und liefert genaue Messdaten.
Dank eines Betriebsspannungsbereichs von 2,7 V bis 5,5 V lässt sich der Sensor bequem mit variablen Spannungsquellen betreiben. Das Gerät zeichnet sich durch hohe Energieeffizienz aus und verbraucht im Betrieb lediglich 350 µA Strom.
Der INA3221 zeichnet sich durch präzise Messeigenschaften mit minimalen Offsets und geringen Verstärkungsfehlern aus und gewährleistet so zuverlässige Messungen. Darüber hinaus bietet er konfigurierbare Optionen zur Mittelwertbildung der Messdaten, sodass der Anwender die Sensorleistung an spezifische Anwendungsanforderungen anpassen kann.
Mit vier programmierbaren I2C-Adressen sowie Alarm- und Warnfunktionen ermöglicht der INA3221 die Erkennung und das Management von Fehlern oder Grenzwertüberschreitungen und erleichtert so eine effiziente Systemüberwachung und -steuerung.
Spezifikationen:
Betriebsspannung: 2,7 V - 5,5 V
Anzahl der Kanäle: 3 unabhängige Kanäle
Schnittstelle: I2C und SMBUS
Betriebsstrom: 350 µA (typ.)
Spannungsgenauigkeit: ±80 µV (max.)
Aktuelle Genauigkeit: 0,25 % (maximal)
Gemessener Strom: 1,5 A pro Kanal
Konfigurierbare Mittelwertbildung: Konfigurierbare Mittelwertbildungsoptionen
Programmierbare I2C-Adressen: Verfügt über vier programmierbare Adressen
Programmierbare Alarm- und Warnausgänge: Erkennen von Zuständen außerhalb des programmierten Bereichs
Gebrauchsanweisung:
Anschluss an einen Mikrocontroller: Verbinden Sie den INA3221-Sensor über die I2C- oder SMBUS-Schnittstelle mit einem Mikrocontroller.
