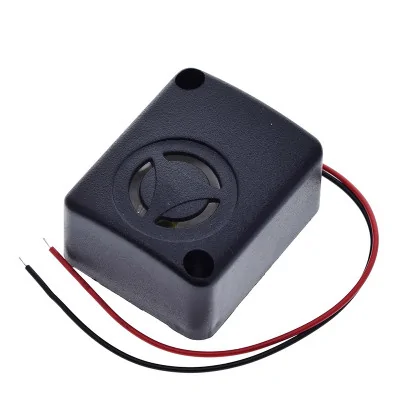

Sirenenmodul, 120 dB, 6–15 V DC

Kompakte Sirene für Alarm- und Einbruchmeldeanlagen, erzeugt ein lautes, weithin hörbares Warnsignal, arbeitet mit 6–15 V DC und bietet einen Schalldruckpegel von bis zu 120 dB. Modell QSI-4840, sendet mit 2,8 ± 0,5 kHz für ein klares Signal, verbraucht 750 mA bei 12 V DC und hat die Abmessungen 39 x 47 x 23 mm für eine einfache Integration.

18,66 RON Bruttopreis

15,42 RON zzgl. MwSt.

(5/5) aus 1 Gesamtbewertungen
Lies die Bewertungen

Shipping by Donnerstag 22 Oktober

Mit dem Kauf dieses Produkts erhalten Sie 0,93 RON an Treuepunkten.

Garantie: 24 Monate für Privatpersonen

INTERNATIONAL DELIVERY
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.

FAST DISPATCH 24H
We ship from our stock within 24H

TREUEPUNKTE
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.

Das Sirenenmodul QSI-4840 ist ein aktiver piezoelektrischer Signalgeber, der für Alarmsysteme bestimmt ist und einen lauten 120-dB-Ton erzeugt, der auch aus der Ferne klar hörbar ist. Es eignet sich für Einbruchmeldeanlagen, Autoalarme, Safes, Metallboxen und andere Anwendungen, bei denen ein akustischer Alarm den Umgebungslärm übertönen muss.

Die Sirene arbeitet mit Gleichspannungen zwischen 6 und 15 VDC, mit einer Nennspannung von 12 VDC. Die Tonfrequenz beträgt 2,8 ± 0,5 kHz, und der Stromverbrauch liegt bei 750 mA bei 12 VDC. Als aktiver Signalgeber ist die Ansteuerschaltung integriert, sodass die Sirene einen Ton abgibt, solange sie versorgt wird, ohne externes Frequenzsignal.

Zu den Hauptmerkmalen gehören das schwarze Kunststoffgehäuse mit kreisförmigem Schallgitter, die beiden Befestigungsbohrungen in den Ecken und die beiden Anschlussleitungen, rot und schwarz. Die Versorgung erfolgt direkt über eine Gleichspannungsquelle von 6 - 15 VDC über die beiden Leitungen.

Technische Daten:

Versorgungsspannung: 6 - 15 VDC

Stromaufnahme: 750 mA bei 12 VDC

Modell: QSI-4840

Nennspannung: 12 VDC

Schalldruckpegel: 110 dB bei 12 VDC

Tonfrequenz: 2,8 ± 0,5 kHz

Betriebstemperatur: -20 °C ... +60 °C

Anschluss: 2 Leitungen (rot und schwarz)

Abmessungen: 39 x 47 x 23 mm

Layout:

Element	Funktion
Schwarzes Kunststoffgehäuse	Schützt das piezoelektrische Element und die Ansteuerschaltung.
Rundes Gitter	Die Öffnung, durch die der Ton austritt.
Befestigungsbohrungen	Zwei Bohrungen in den gegenüberliegenden Ecken des Gehäuses zur Montage der Sirene mit Schrauben.
Rotes Kabel	Versorgungsleiter am Pluspol.
Schwarzes Kabel	Versorgungsleiter am Minuspol (Masse).

Pinbelegung:

Pinbelegung des Sirenenmoduls 120dB 6-15VDC – rotes Kabel (+) und schwarzes Kabel (−)

Anschluss	Pin	Funktion
Rotes Kabel	+	Versorgung 6 - 15 VDC
Schwarzes Kabel	−	GND

Verwendung:

Befestigen Sie die Sirene an der gewünschten Stelle mit zwei Schrauben, die durch die Bohrungen in den Gehäuseecken geführt werden, wobei das Gitter in die Richtung zeigen sollte, in der der Ton hörbar sein soll.

Schließen Sie das rote Kabel an den Pluspol der Stromversorgung und das schwarze Kabel an Masse (GND) an und achten Sie auf die Polarität.

Versorgen Sie die Sirene mit einer Gleichspannung von 6 - 15 VDC, vorzugsweise 12 VDC, und überschreiten Sie 15 VDC nicht.

Verwenden Sie eine Stromquelle, die mindestens 750 mA bei 12 VDC liefern kann, da die Sirene einen hohen Stromverbrauch hat.

Wenn die Sirene von einem Alarmsystem oder einem Entwicklungsboard gesteuert wird, versorgen Sie sie nicht direkt über einen Ausgangspin, sondern steuern Sie sie über ein geeignetes Relais oder einen für den erforderlichen Strom ausgelegten Transistor mit gemeinsamer Masse an.

Die Sirene gibt kontinuierlich einen Ton aus, solange sie versorgt wird; das Ausschalten erfolgt durch Unterbrechen der Versorgung.

Vermeiden Sie es, die Sirene aus nächster Nähe zum Ohr zu testen, und verwenden Sie bei den Prüfungen einen Gehörschutz, da der Schalldruckpegel hoch ist.

Montieren Sie die Sirene in trockenen Räumen bei einer Temperatur zwischen -20 °C und +60 °C.
