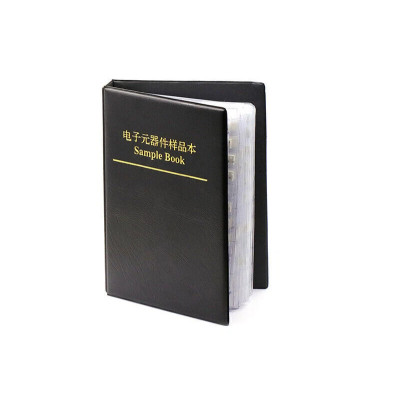

Satz Buch SMD-Kondensatoren, 1206, 80 Werte, 2000 Stück
Komplettlösung für Prototypenbau, Reparaturen und schnelle Montage, enthält 2000 SMD-Kondensatoren 1206 in 80 Werten, 25 Stück pro Wert, deckt 0,5 pF bis 1 µF mit NP0 C0G-, X7R- und X5R-Dielektrika für Stabilität und effiziente Entkopplung ab, klare Organisation in einem kompakten Ordner für schnelle Identifikation und Zugriff.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Dieses SMD-Kondensator-Set im Format 1206 stellt eine komplette Lösung für jeden Elektroniker dar, sei es für Prototyping, Reparaturen oder Kleinserienproduktion.
Das Set enthält 2000 Kondensatoren, organisiert in 80 verschiedenen Werten, jeweils 25 Stück pro Wert, die einen breiten Bereich von 0,5 pF bis 1 µF abdecken.
Die Kondensatoren sind in drei Kategorien von Dielektrikum-Materialien unterteilt: NP0/COG für kleine Werte (0,5 pF - 220 pF), bekannt für ausgezeichnete thermische Stabilität und hohe Präzision, X7R für mittlere Werte (330 pF - 100 nF) mit einer Toleranz von 10 % und stabilem Verhalten über einen weiten Temperaturbereich, und X5R für große Werte (220 nF - 1 µF), ideal für Entkopplungs- und Filteranwendungen.
Die Betriebsspannung variiert je nach Kapazitätswert, von 50 V für kleine Kondensatoren bis zu 10 V für große Kapazitäten.
Alle Bauteile sind in einem kompakten Ordner von 190 x 135 x 35 mm angeordnet, mit klar beschrifteten Fächern, die eine schnelle Identifikation und den Zugriff auf jeden Wert ermöglichen.
Spezifikationen:
Bauteiltyp: SMD-Kondensatoren
Gehäusegröße: 1206
Gesamtanzahl der Kondensatoren: 2000 Stück
Anzahl unterschiedlicher Werte: 80
Menge pro Wert: 25 Stück
Kapazitätsbereich: 0,5 pF - 1 µF
Dielektrikum-Materialien: NP0/COG, X7R, X5R
Betriebsspannung: 10 V - 50 V (abhängig vom Wert)
Toleranz: ±0,1 pF / ±0,25 pF / ±5 % / ±10 % (abhängig vom Wert)
Ordnergröße: 190 x 135 x 35 mm
Inhaltstabelle:
| Kapazität | Genauigkeit | Spannung | Material |
|---|---|---|---|
| 0,5 pF | ±0,1 pF | 50V | NP0/COG |
| 0,75 pF | ±0,25 pF | 50V | NP0/COG |
| 1 pF | ±0,25 pF | 50V | NP0/COG |
| 1,2 pF | ±0,25 pF | 50V | NP0/COG |
| 1,3 pF | ±0,25 pF | 50V | NP0/COG |
| 1,5 pF | ±0,25 pF | 50V | NP0/COG |
| 1,6 pF | ±0,25 pF | 50V | NP0/COG |
| 1,8 pF | ±0,25 pF | 50V | NP0/COG |
| 2 pF | ±0,25 pF | 50V | NP0/COG |
| 2,2 pF | ±0,25 pF | 50V | NP0/COG |
| 2,4 pF | ±0,25 pF | 50V | NP0/COG |
| 2,5 pF | ±0,25 pF | 50V | NP0/COG |
| 2,7 pF | ±0,25 pF | 50V | NP0/COG |
| 3 pF | ±0,25 pF | 50V | NP0/COG |
| 3,3 pF | ±0,25 pF | 50V | NP0/COG |
| 3,6 pF | ±0,25 pF | 50V | NP0/COG |
| 3,9 pF | ±0,25 pF | 50V | NP0/COG |
| 4,3 pF | ±0,25 pF | 50V | NP0/COG |
| 4,7 pF | ±0,25 pF | 50V | NP0/COG |
| 5 pF | ±0,25 pF | 50V | NP0/COG |
| 6 pF | ±0,25 pF | 50V | NP0/COG |
| 6,2 pF | ±0,25 pF | 50V | NP0/COG |
| 6,8 pF | ±0,25 pF | 50V | NP0/COG |
| 7 pF | ±0,25 pF | 50V | NP0/COG |
| 7,5 pF | ±0,25 pF | 50V | NP0/COG |
| 8 pF | ±0,25 pF | 50V | NP0/COG |
| 8,2 pF | ±0,25 pF | 50V | NP0/COG |
| 9 pF | ±0,25 pF | 50V | NP0/COG |
| 10 pF | ±5% | 50V | NP0/COG |
| 11 pF | ±5% | 50V | NP0/COG |
| 12 pF | ±5% | 50V | NP0/COG |
| 15 pF | ±5% | 50V | NP0/COG |
| 16 pF | ±5% | 50V | NP0/COG |
| 18 pF | ±5% | 50V | NP0/COG |
| 20 pF | ±5% | 50V | NP0/COG |
| 22 pF | ±5% | 50V | NP0/COG |
| 24 pF | ±5% | 50V | NP0/COG |
| 27 pF | ±5% | 50V | NP0/COG |
| 30 pF | ±5% | 50V | NP0/COG |
| 33 pF | ±5% | 50V | NP0/COG |
| 36 pF | ±5% | 50V | NP0/COG |
| 39 pF | ±5% | 50V | NP0/COG |
| 43 pF | ±5% | 50V | NP0/COG |
| 47 pF | ±5% | 50V | NP0/COG |
| 51 pF | ±5% | 50V | NP0/COG |
| 56 pF | ±5% | 50V | NP0/COG |
| 62 pF | ±5% | 50V | NP0/COG |
| 68 pF | ±5% | 50V | NP0/COG |
| 82 pF | ±5% | 50V | NP0/COG |
| 100 pF | ±5% | 50V | NP0/COG |
| 110 pF | ±5% | 50V | NP0/COG |
| 120 pF | ±5% | 50V | NP0/COG |
| 150 pF | ±5% | 50V | NP0/COG |
| 180 pF | ±5% | 50V | NP0/COG |
| 200 pF | ±5% | 50V | NP0/COG |
| 220 pF | ±5% | 50V | NP0/COG |
| 330 pF | ±10% | 50V | X7R |
| 470 pF | ±10% | 50V | X7R |
| 680 pF | ±10% | 50V | X7R |
| 820 pF | ±10% | 50V | X7R |
| 1 nF | ±10% | 50V | X7R |
| 1,5 nF | ±10% | 50V | X7R |
| 2,2 nF | ±10% | 50V | X7R |
| 3,3 nF | ±10% | 50V | X7R |
| 4,7 nF | ±10% | 50V | X7R |
| 6,8 nF | ±10% | 50V | X7R |
| 8,2 nF | ±10% | 50V | X7R |
| 10 nF | ±10% | 50V | X7R |
| 15 nF | ±10% | 25V | X7R |
| 22 nF | ±10% | 25V | X7R |
| 33 nF | ±10% | 16V | X7R |
| 47 nF | ±10% | 16V | X7R |
| 68 nF | ±10% | 16V | X7R |
| 82 nF | ±10% | 16V | X7R |
| 100 nF | ±10% | 16V | X7R |
| 220 nF | ±10% | 10V | X5R |
| 470 nF | ±10% | 10V | X5R |
| 680 nF | ±10% | 10V | X5R |
| 820 nF | ±10% | 10V | X5R |
| 1 µF | ±10% | 10V | X5R |
