Panel-Thermostat, W3230, 110-220 VAC, 20 A, Heizen, Kühlen

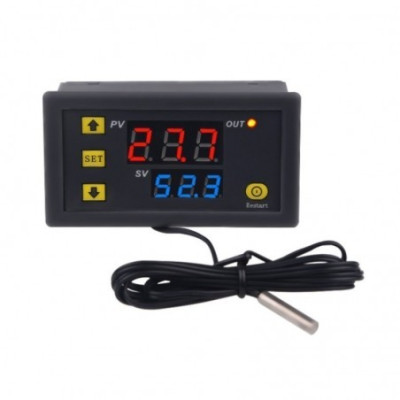

Panel-Thermostatmodul mit Sonde, Stromversorgung zwischen 110 und 220 VAC, einstellbar sowohl für Kühlung als auch für Heizung.

Es unterstützt die Temperaturkalibrierung, um eventuelle Abweichungen zwischen der angezeigten und der tatsächlichen Temperatur zu korrigieren.

Alarmfunktion für die Temperatur, die den eingestellten Schwellenwert überschreitet, und Leuchtanzeige zur Anzeige des aktiven Zustands.

Doppelanzeige mit Anzeige der erfassten Temperatur ( PV ) und der eingestellten Temperatur ( SV ).

Es hat die Funktion, die Einstellungen bei Stromausfall zu speichern.

Spezifikationen:

Versorgungsspannung: 110 - 220VAC

Montage: Panel

Modell: W3230

Kontrollierte Temperatur: -55° - 120°C

Auflösung: 0,1°C

Genauigkeit: 0,1 °C

Sonde: NTC10K

Länge des Sondenkabels: 1 m

Anzeige: Doppelanzeige, Rot und Blau, PV, SV

Relais: 20 A bei 12 VDC, 10 A bei 220 VAC

Abmessungen mm: 79 x 43 x 26 mm

Abmessungen des Montagelochs: 73 x 39 mm

Verwenden:

Beim Start zeigt das Modul die gemessene Temperatur an.

Drücken Sie kurz auf SET , das Display blinkt, drücken Sie nach oben und unten, bis die gewünschte Temperatur eingestellt ist. Drücken Sie nach der Einstellung SET zur Bestätigung. In diesem Schritt steuert das Modul das Relais automatisch, um die eingestellte Temperatur aufrechtzuerhalten.

Die rote Anzeige zeigt durch Blinken die Anlaufverzögerung an, und wenn sie aufleuchtet, zeigt sie an, dass das Relais geschlossen ist.

Durch 5 Sekunden langes Drücken der SET- Taste gelangen Sie in das Programmauswahlmenü. Durch erneutes 5-sekündiges Drücken der SET-Taste oder 10-sekündige Inaktivität wird die Auswahl bestätigt.

Codetabelle:

Installation:

Programme:

P0: Kühl-/Heizmodus. Wählen Sie Programm P0, drücken Sie SET zur Bestätigung, Pfeil für H (Heizen) oder C (Kühlen) Modus, SET erneut 5 Sekunden lang zur Bestätigung oder lassen Sie 10 Sekunden lang ohne Bedienung. Wenn im Kühlmodus der gemessene Temperaturwert größer oder gleich dem Temperaturreferenzpunkt ist, wird das Relais geschlossen. Liegt er unter dem Referenzpunkt abzüglich der Rücklaufdifferenz, ist das Relais geöffnet. Wenn im Heizmodus der gemessene Temperaturwert kleiner oder gleich dem Temperaturreferenzpunkt ist, wird das Relais geschlossen. Wenn er größer als der Referenzpunkt plus der Rücklaufdifferenz ist, ist das Relais geöffnet.

P1: Wenn die Umgebung beispielsweise 30 °C beträgt, beträgt der eingestellte Wert 25 °C und die Hysterese ist auf 2 °C eingestellt. Nach dem Einschalten schließt das Relais den Kühlschrank, um ihn zu starten. Wenn die Kühlung 23 °C erreicht, stoppt das Relais den Kühlschrank und der Kühlschrank wird ausgeschaltet. Die Öffnungstemperatur beginnt zu steigen. Wenn sie auf den eingestellten Wert von 25 °C ansteigt, schließt das Relais den Kühlschrank wieder, sodass die Regeltemperatur des wiederholten Zyklus 25 °C nicht überschreitet.

P2: Der Thermostat verfügt über die obere Grenzfunktion der höchsten Einstellung, die den Einstellbereich des vom Thermostat gesteuerten höchsten Temperaturreferenzpunkts begrenzt.

Halten Sie SET 5 Sekunden lang gedrückt, um P0 anzuzeigen, drücken Sie die Pfeile, um zu P2 zu wechseln, drücken Sie einmal SET, um die Obergrenze einzustellen, drücken Sie die Pfeile, um die höchste einstellbare Temperatur einzustellen, der Maximalwert ist 110, drücken Sie SET einmal, wenn Sie fertig sind.

Beispiel: Der auf 60 eingestellte Solltemperaturwert kann nur auf 60°C eingestellt werden. Wenn der eingestellte Temperaturwert erweitert werden muss, muss zunächst der eingestellte Wert der Obergrenze angepasst werden.

P3: Gleiche Funktion wie P2, jedoch für die untere Temperaturgrenze.

P4: Eine Temperaturkorrektur ist erforderlich, wenn der angezeigte Temperaturwert nicht der Realität entspricht.

P5: Stellen Sie die Startverzögerungszeit in Minuten ein, um die gesteuerten Geräte zu schützen.
