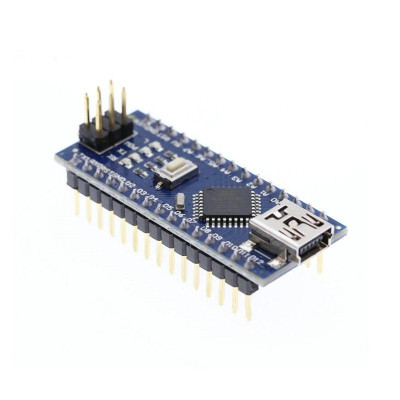

NANO V3 ATmega328p Entwicklungsboard Arduino-kompatibel

Produktbilder dienen ausschließlich zu Informationszwecken und können je nach Charge und Lieferant geringfügige Unterschiede aufweisen. Produktspezifikationen und Preise können ohne vorherige Ankündigung geändert werden. Wir tun unser Bestes, um der Produktseite möglichst genaue und richtige Spezifikationen hinzuzufügen, es ist jedoch möglich, dass diese nicht ganz korrekt sind. Sollten Sie einen solchen Fall feststellen, melden Sie ihn uns bitte.

Das Produkt ist für Fachleute bestimmt und erfordert qualifiziertes und autorisiertes Personal. Dem Produkt liegt keine Montage-/Gebrauchsanleitung bei . Die Inbetriebnahme des Produktes durch nicht qualifizierte Personen führt zum Verlust der Garantie gemäß den AGB auf der Seite.

Die angegebenen technischen Spezifikationen (Strom, Leistung usw.) stellen maximale zulässige Werte unter idealen Betriebsbedingungen dar. Für einen sicheren Betrieb und eine optimale Lebensdauer wird empfohlen, das Produkt im Dauerbetrieb mit höchstens 50 % der angegebenen Maximalwerte zu verwenden.

NANO v3 AtMega 328p-Entwicklungsboard, Arduino-kompatibel

Ideal für Prototypen und kompakte Projekte, insbesondere Linienfolgeroboter mit 8 Sensoren, verwendet er wie der UNO den ATmega328p, jedoch in kompakterer Bauform. Er bietet 14 digitale Pins mit 6 PWM- und 8 analogen Eingängen, lässt sich schnell über Mini-USB in der Arduino IDE programmieren, verfügt über einen CH340G-USB-Konverter und kann mit 5 V über USB oder über VIN 5–12 V versorgt werden.

27,76 RON Bruttopreis

22,94 RON zzgl. MwSt.

(5/5) aus 48 Gesamtbewertungen
Lies die Bewertungen

This product has a warranty of 2 years.

INTERNATIONAL DELIVERY
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.

FAST DISPATCH 24H
We ship from our stock within 24H

TREUEPUNKTE
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.

Arduino kompatibles Entwicklungsboard, NANO V3, ATmega328p. Dieses Board verwendet den gleichen Mikrocontroller wie die UNO Boards und bietet den Vorteil kleiner Abmessungen und zusätzlich zwei analoge Eingänge. Die Eigenschaften der insgesamt 8 analogen Pins (im Vergleich zu 6 beim UNO ) machen dieses Board zur idealen Wahl für linienfolgende Roboter, die 8 analoge Kanäle verwenden.

Die Programmierung des Boards erfolgt in der Regel über die Arduino IDE-Software, da für die Kommunikation mit dem Computer ein MiniUSB-Kabel erforderlich ist.

Das Board ist mit der Einstellung „alter Bootloader“ programmiert (diese kann je nach Charge variieren). Grundsätzlich bevorzuge ich immer noch den alten Bootloader, da dieser weniger Platz (1,5 KB Unterschied) von der Speicherkarte beansprucht. Wenn Sie es mit der neuesten Version neu schreiben möchten, befolgen Sie die folgende Anleitung (erfordert eine sekundäre Karte):

Die Platine kann direkt mit 5 V über den USB-Anschluss oder über die Fahrgestellnummer mit einer Spannung zwischen 5 und 12 V versorgt werden (verwendet den 5-V-Spannungsregler AMS1117).

Spezifikationen:

Mikrocontroller: ATmega328p

USB-Konverter: CH340G

Betriebsspannung: 5 V

Eingangsspannung (empfohlen): 8-12 V

Digitale I/O-Pins: 14 (davon 6 PWM-Ausgangspins)

Analoge Eingangspins: 8

Anschluss: Mini-USB

Gleichstrom am I/O-Pin: 40 mA

FLASH-Speicher: 32 KB (ATmega328p)

Taktrate: 16 MHz

Abmessungen mm: 43,2 x 17,8 mm

Vergleich zwischen Spezifikationen:

Anweisungen:

Um die Karte zu programmieren, ist die Installation des CH340-Treibers erforderlich (siehe zugehörige Dateien).

Das Board wird mit einem vorinstallierten Bootloader geliefert. Wir bevorzugen im Moment die Verwendung des alten Bootloaders (wählen Sie vor dem Laden des Codes „ATMega328p alter Bootloader“ aus).

PRO BESTELLUNG KÖNNEN SIE MAXIMAL 4 STÜCK BESTELLEN. FÜR GRÖßERE MENGEN NUTZEN SIE BITTE DIE KONTAKTSEITE.
