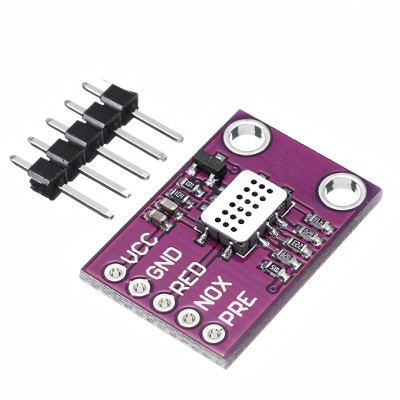

Luftqualitätssensor-Modul, VOC, MICS-4514, 5V
Modul zur Überwachung der Luftqualität erkennt reduzierende und oxidierende Gase wie CO, NO2, NH3, Ethanol oder H2 und bietet zwei separate analoge Ausgänge RO und OX für klare Messwerte. Kompatibel mit Arduino, arbeitet bei 5V und verfügt über einen En-Pin zur Steuerung des Heizelements und für optimalen Verbrauch. Kompaktes Format 17x14 mm, ideal für Smart-Home-Projekte und industrielle Anwendungen.
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Das MiCS-4514 Modul ist ein Luftqualitätssensor, kompatibel mit Arduino und anderen Entwicklungsboards, entwickelt zur Erkennung und Messung von Gaskonzentrationen wie Kohlenmonoxid (CO), Stickstoffdioxid (NO2), Ammoniak (NH3), Ethanol, Wasserstoff (H2) sowie Methan, Propan oder Isobutan in verschiedenen Umgebungen.
Der Sensor verwendet fortschrittliche MEMS-Technologie und integriert zwei vollständig unabhängige Detektionselemente in einem kompakten Gehäuse von 17 x 14 mm, was eine vielseitige Lösung für die Überwachung der Luftqualität sowohl in Wohn- und Büroräumen als auch in industriellen Anwendungen bietet.
Im Gegensatz zu Sensoren mit nur einem Ausgang erzeugt das Modul zwei separate analoge Werte: den RO-Pin für reduzierende Gase (CO, NH3, Ethanol, H2, Methan, Propan, Isobutan) und den OX-Pin für oxidierende Gase (NO2), was eine klare Unterscheidung der detektierten Gasarten ermöglicht.
Ein wichtiger Vorteil ist der Enable-Pin (En) für den Heizer, der einen niedrigen Verbrauch erlaubt, indem der Sensorheizer nur bei Bedarf durch Setzen des En-Pins auf HIGH aktiviert wird.
Das Modul arbeitet mit einer Versorgungsspannung von 5 VDC, hat einen Stromverbrauch von etwa 25-35 mA während der Aufheizphase und unterstützt Betriebstemperaturen zwischen -20 und 50 Grad Celsius.
Spezifikationen:
Versorgungsspannung: 5 VDC
Stromverbrauch: ~25-35 mA (für das Aufheizen des Sensors)
Schnittstelle: Analog mit zwei Ausgängen zur Konzentrationsmessung
Betriebstemperatur: -20 ~ 50°C
Erkannte Gase: CO, NO2, NH3, Ethanol, H2, CH4, C3H8, C4H10
Ausgangspin 1 (RO): CO, NH3, Ethanol, H2, Methan/Propan/Isobutan (reduzierende Gase)
Ausgangspin 2 (OX): NO2 (oxidierendes Gas)
Abmessungen: 17 x 14 mm
Erfassungsbereich:
Kohlenmonoxid (CO): 1 ~ 1000 ppm
Stickstoffdioxid (NO2): 0,05 ~ 10 ppm
Ammoniak (NH3): 1 ~ 500 ppm
Ethanol: 10 ~ 500 ppm
Wasserstoff (H2): 1 ~ 1000 ppm
Methan/Propan/Isobutan: >1000 ppm
Pinbelegung:
| Pin | Beispielanschluss an Arduino | Funktion |
|---|---|---|
| VCC | 5V | Modulversorgung 5 VDC |
| GND | GND | Masse |
| RO | A0 | Analoger Ausgang für reduzierende Gase (CO, NH3, Ethanol, H2, Methan) |
| OX | A1 | Analoger Ausgang für oxidierende Gase (NO2) |
| En | D7 (oder an 5V) | Enable für den Sensorheizer (HIGH zur Aktivierung) |
Anwendung:
Verbinden Sie das Modul mit dem Arduino-Board entsprechend der obenstehenden Pinbelegung und stellen Sie sicher, dass die Versorgung stabil bei 5 VDC liegt.
Setzen Sie den En-Pin auf HIGH, um den Sensorheizer zu aktivieren.
Lassen Sie den Sensor etwa 3 Minuten in einer sauberen Luftumgebung aufheizen, bevor Sie mit den Messungen beginnen.
Lesen Sie die analogen Werte vom RO-Pin (A0) für reduzierende Gase und vom OX-Pin (A1) für oxidierende Gase ab.
Beobachten Sie die Veränderungen der gemessenen Werte im Zeitverlauf, um Anstiege oder Abnahmen der Gaskonzentrationen zu erkennen.
Setzen Sie Alarmgrenzen im Code, um potenziell gefährliche Konzentrationen zu signalisieren.
Verwenden Sie Mittelwerte mehrerer aufeinanderfolgender Messungen für stabilere Ergebnisse und vermeiden Sie starke Luftströmungen direkt auf den Sensor.
Falls ppm-Schätzungen benötigt werden, kalibrieren Sie im Zielumfeld und vergleichen Sie mit Referenzwerten, da die Reaktion je nach Gas, Temperatur und Feuchtigkeit variiert.
Testanschlüsse mit Arduino:
| Pin | Arduino Uno Anschluss | Funktion |
|---|---|---|
| VCC | 5V | Modulversorgung |
| GND | GND | Masse |
| RO | A0 | Analoger Ausgang für reduzierende Gase (CO, NH3, Ethanol, H2, Methan) |
| OX | A1 | Analoger Ausgang für oxidierende Gase (NO2) |
| En | D7 | Enable Heizer (HIGH zur Aktivierung) |
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
#define PIN_RO A0
#define PIN_OX A1
#define PIN_EN 7
int valRO = 0;
int valOX = 0;
void setup() {
Serial.begin(9600);
pinMode(PIN_EN, OUTPUT);
Serial.println("Starting MiCS-4514 sensor...");
// Enable sensor heater
digitalWrite(PIN_EN, HIGH);
// Initial warm-up period
Serial.println("Warming up sensor (please wait 3 minutes)...");
delay(180000); // 3 minute delay
Serial.println("Sensor ready!");
}
void loop() {
// Read analog values
valRO = analogRead(PIN_RO);
valOX = analogRead(PIN_OX);
// Print values
Serial.print("Reducing gases (CO, NH3, alcohol, H2, methane): ");
Serial.print(valRO);
Serial.print(" | Oxidizing gases (NO2): ");
Serial.println(valOX);
// Example alarm thresholds (adjust for your application)
if (valRO > 600) {
Serial.println("WARNING! High level of reducing gases detected!");
}
if (valOX > 400) {
Serial.println("WARNING! High NO2 level detected!");
}
delay(1000); // Delay between readings
}
