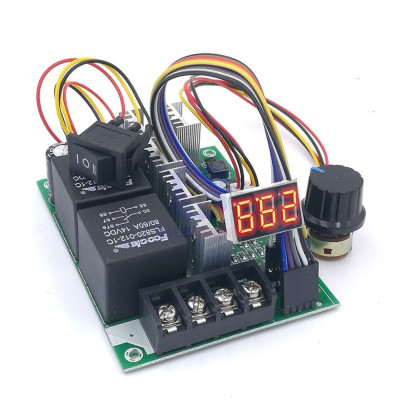

Geschwindigkeits- und Richtungssteuermodul, PWM, 9-50V, 40A, 2000W
PWM-Controller für Bürsten-Gleichstrommotoren, ideal für stufenlose Drehzahlregelung und Richtungswechsel. Betriebsspannung: 10–55 V, Dauerstrom: bis zu 40 A, Leistung: bis zu 2000 W. Inklusive Potentiometer für 0–100 % Drehzahl, 3-Positionen-Schalter für Richtung und Stopp sowie externem Display für übersichtliche Anzeige.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Drehzahl- und Drehrichtungsregler für Gleichstrommotoren mit einer Spannung zwischen 10 und 55 V und einer maximalen Leistung von 2000 W, mit Display, Potentiometer zur Drehzahlregulierung und 3-Stufen-Schalter für die Drehrichtung (die Mittelstellung ist aus).
Das Modul nutzt das PWM-Verfahren zur Änderung der Motorgeschwindigkeit.
Das Display dieses Modells ist extern. Es kann nach dem Entfernen der Stifte direkt auf die Leiterplatte gesteckt oder als solches mit Drähten verwendet werden, wenn es gewünscht wird, es weiter von der Leiterplatte entfernt zu positionieren.
Wichtig: Während des Transports können sich die Displaykabel lösen . Diese Drähte können sich leicht verheddern, was zur Beschädigung des Displays/Moduls führt. Überprüfen Sie sorgfältig die richtige Reihenfolge dieser Drähte. Befestigen Sie als Hilfe das Display gemäß der Abbildung unten mit den Spitzen nach unten und führen Sie die Drähte einzeln von der Platine zum Display.
Spezifikationen:
Versorgungsspannung: 10-55 VDC
Ausgang: Motor 10-55 VDC (Eingangsspannung entspricht Ausgangsspannung)
Maximaler Strom: 60A nur in Spitzenzeiten
Dauerstrom: 40A
Maximale Leistung: 2000 W
Steuerung: PWM
Motortyp: Gleichstrom mit Bürsten
Geschwindigkeitsbereich: 0 - 100 %
Drehrichtung: Im Uhrzeigersinn und Gegenuhrzeigersinn, wählbar über den Schalter
Abmessungen mm: 100 x 76 x 28
Anmeldung:
