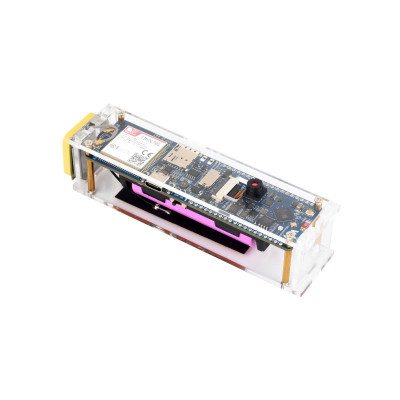

ESP32-S3-SIM7670G-4G-Entwicklungsboard, 4G Cat-1-Konnektivität, WLAN, Bluetooth, GPS, OV-Kamera, Solarladung

Das Waveshare ESP32-S3-SIM7670G-4G-Entwicklungsboard ist ein komplettes multifunktionales Entwicklungsmodul, das für IoT-Projekte und intelligente Anwendungen entwickelt wurde, die 4G-, WiFi-, Bluetooth- und GNSS-Konnektivität auf einer einzigen Plattform erfordern.

Das Modul basiert auf dem Mikrocontroller ESP32-S3R2, der mit einem Dual-Core-Prozessor Xtensa LX7 mit 240 MHz ausgestattet ist, und integriert einen SIM7670G Cat-1, der eine stabile 4G-Kommunikation mit Unterstützung für die Satellitenortung (GPS, BeiDou, GLONASS, Galileo) gewährleistet.

Die Platine verfügt über eine Vielzahl von Schnittstellen – USB-Typ-C-Anschluss, microSD (TF)-Steckplatz, 24-polige Kameraschnittstelle (kompatibel mit OV2640 und OV5640), Nano-SIM-Steckplatz sowie Unterstützung für 18650-Batterien. Sie enthält dedizierte Schaltkreise für Solarstrom, Batterieladung, Spannungsmessung, Verpolungsschutz und automatisches Umschalten zwischen Stromquellen.

Über den DIP-Schalter (Pos. 30) kann der Benutzer die Stromversorgung der Kamera, des SIM7670G-Moduls, des USB-Kanals und der HUB-Schaltung unabhängig steuern. Integrierte LED-Anzeigen liefern klare Informationen über Stromversorgung, Solarladung, Netzwerk- und Batteriestatus.

Das Modul kann sowohl als tragbarer WLAN-Hotspot mit 4G-Zugang als auch als vollständige IoT-Plattform fungieren, die Daten über MQTT an Cloud-Plattformen (z. B. Waveshare.cloud ) senden kann.

Dank der leistungsstarken integrierten Schaltkreise (EA3036C, ETA6098, MAX17048G, SY81051ADC, CH343, CH334, TXB0104PWR) gewährleistet die Platine ein effizientes Energiemanagement und einen langfristig stabilen Betrieb und ist somit ideal für mobile, autonome oder Fernüberwachungsanwendungen.

Spezifikationen:

Stromversorgung: USB 5 V, 18650 Akku (3,7 – 4,2 V), Solarpanel (5 / 6 / 9 / 12 / 18 V – wählbar per Jumper)

Logikpegel: 3,3 V

Mikrocontroller: ESP32-S3R2, Dual-Core Xtensa LX7, 240 MHz

Speicher: 512 KB SRAM, 384 KB ROM, 2 MB PSRAM, 16 MB externer Flash

Kommunikationsmodul: SIM7670G – LTE Cat-1, mit GNSS-Unterstützung

LTE-Bänder:

FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66

TDD: B34/B38/B39/B40/B41

Übertragungsrate: 10 Mbit/s (DL) / 5 Mbit/s (UL)

GNSS: GPS / BeiDou / GLONASS / Galileo

Zusätzliche Konnektivität: WLAN 2,4 GHz (802.11 b/g/n) + Bluetooth LE 5.0

Verfügbare Schnittstellen:

24PIN-Kamera (OV2640)

microSD-Steckplatz (TF-Karte)

USB-Typ-C-Anschluss (Stromversorgung / Programmierung / Kommunikation)

Nano-SIM-Steckplatz

38-poliger GPIO-Header (UART, SPI, I2C, PWM, ADC usw.)

IPEX-Anschlüsse für LTE, GNSS und externes WLAN

Antenne: Onboard-Keramik-WLAN, externe LTE- und GNSS-Antennen (IPEX)

Softwarekompatibilität: Windows XP/7/8/10, Linux, Arduino IDE, ESP-IDF

Unterstützte Netzwerkprotokolle: TCP / HTTP(S) / MQTT / SFTP(S) / RNDIS / PPP / ECM

Abmessungen: 30,44 × 110 mm

Hauptstromkreise:

EA3036C – 3-Kanal DC-DC

ETA6098 – Batterieladung

CN3791 – Solarladung

MAX17048G – Batteriespannungsmessung

CH343 – UART-USB

CH334 – USB-Hub

FSUSB42UMX – USB-Schalter

TXB0104PWR – Logikpegelumsetzer

SY81051ADC – externer DC-DC-Wandler

LED-Anzeigen:

Leistung

Batterieumkehr

Solarladung

Netzwerkstatus

RGB WS2812B (programmierbar)

Schalter / Taster:

DIP-Schalter (Kamerasteuerung, 4G, USB, HUB)

RESET-Taste

BOOT-Taste

Batterie-Netzschalter EIN/AUS

Spezifikationstabelle:

Schnittstelle:

Pinbelegung:

Abmessungen:

Verwenden:

Verbinden Sie die Platine zur Stromversorgung und Programmierung über den USB-Typ-C-Anschluss mit Ihrem Computer.

Montiert die Nano-SIM-Karte, LTE- und GNSS-Antennen und optional die OV2640-Kamera (auch kompatibel mit OV5640).

Konfigurieren Sie die DIP-Schalter (Pos. 30), um die Kamera zu aktivieren, das 4G-Modul mit Strom zu versorgen oder den USB-Kanal auszuwählen.

Die Stromversorgung der Platine erfolgt über USB, über einen 18650-Akku (Steckplatz 32) oder über ein an die Schnittstelle (Pos. 18) angeschlossenes Solarpanel.

Legen Sie die microSD-Karte ein, um Daten oder Bilder zu speichern.

Programmieren Sie den ESP32-S3 in Arduino IDE oder ESP-IDF mithilfe der von Waveshare bereitgestellten Beispiele (4G-Hotspot, MQTT, GPS-Tracking).

Überwachen Sie den Systemstatus über Netzwerk-, Lade- und Batteriespannungs-LEDs.

Integrieren Sie das Modul in IoT-Projekte und nutzen Sie gleichzeitige 4G- und WiFi-Verbindungen für Cloud-Reporting oder Fernsteuerung.

Empfohlene Anwendungen:

Tragbarer 4G-WLAN-Hotspot

Sensorüberwachung (Smart Garden, Umwelt, Energie)

Gesichtserkennung und Bildübertragung (mit OV-Kamera)

Mobile GPS-Systeme (Tier-, Fahrzeug-, Geräteortung)

Server-/Geräteleistungsüberwachung über MQTT

Smart-Home-Automatisierung und industrielle Telemetrie

Dokumentation:

Waveshare-Link

Inhalt:

1 x Waveshare ESP32-S3-SIM7670G-4G-Modul

1 x Transparentes Acrylgehäuse mit komplettem Schraubensatz

1 x Hochpräzise GNSS-Keramikantenne

1 x OV2640 / OV5640 Kamera kompatibel mit 24PIN-Schnittstelle

1 x 2-poliger Schraubanschluss (2P-Klemmenblock)

1 x 40-poliger gerader Header (gelbe Farbe) für GPIO-Erweiterungen

1 x USB Typ-A auf Typ-C Kabel, Länge 1 m

1 x FPC-Antenne für zusätzlichen Anschluss

1 x Schraubendreher zur Montage

1 x Set doppelseitige Klebebänder (4 Stück) zur einfachen Befestigung der Bauteile
