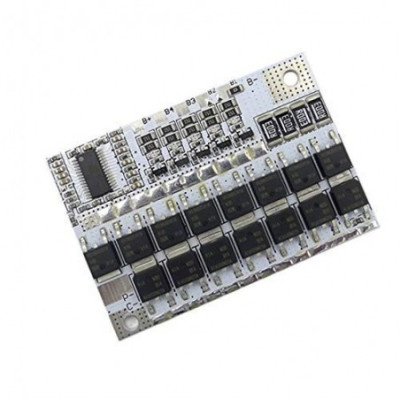

BMS-Modul mit Balance, 3S, einstellbar 4S, 5S Lithium, 12,6V, 100A
Schützt und balanciert 3,7-V-Li-Ionen-Akkus, ist 3S-kompatibel und über die B1- und B2-Brücken auf 4S oder 5S einstellbar 12.6V. Es bietet aktiven Balancier bei 4,18 V, unterstützt Überstromschutz bis 100 A und Dauerstrom bis 50 A im Split-Modus, verfügt über eine NTC-Schnittstelle zum Temperaturschutz und ermöglicht die Konfiguration mit geteiltem oder gleichem Port.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
BMS-Modul, einstellbar zwischen 3S und 5S, werkseitig auf 3S eingestellt, für Lithiumbatterien mit einer Nennspannung von 3,7V und einer maximalen Ladespannung von 4,2V pro Zelle.
Das Modul bietet die Möglichkeit, einen NTC-Thermistor für die Übertemperaturschutzfunktion hinzuzufügen.
Das Board kann in zwei Konfigurationen verwendet werden: Split und Same Port (siehe Abbildung unten für die beiden Konfigurationen). Im Split-Modus wird ein höherer Dauerentladestrom unterstützt als im Same-Port-Modus.
Die Einstellung des Moduls auf eine andere Konfiguration als die im Werk (3S) erfolgt durch eine Brücke zwischen den Pads B1 und B2. In der 5S-Konfiguration gibt es keine Verbindungen zwischen den Wäldern. In der 4S-Konfiguration gibt es in B1 nur eine Brücke. In der 3S-Konfiguration gibt es eine Brücke in B1 und B2. Die Brücke kann auch mit einem SMD-Widerstand mit einem Wert von 0Ω hergestellt werden.
Spezifikationen in der Werkskonfiguration:
Nennspannung: 11,1 VDC
Anzahl der Zellen: 3
Ladespannung: 12,6 VDC
Ladespannungsschutz: 4,21 - 4,29 VDC
Ladewiederherstellungsspannung: 4,14 - 4,24 VDC
Lastschutzverzögerung: 500 - 1500 mS
Entladespannungsschutz: 2,72 - 2,88 VDC
Entladungswiederherstellungsspannung: 2,9 - 3,1 VDC
Verzögerung des Wiederherstellungsschutzes: 500–1500 ms
Entladestromschutz: 100A
Verzögerung des Entladestromschutzes: 100 - 300 mS
Nomineller Dauerentladestrom Split- Modus: 50 A
Nomineller Dauerentladestrom, Same-Port -Modus: 40 A
Dauerladestrom: 40A
Stromlastschutzverzögerung: 10–30 ms
Ruhestrom: 17uA
Temperaturschutz: Ja, es verfügt über eine NTC-Sondenschnittstelle
Abschaltschutz: Ja
Kurzschlussschutz: NEIN
Überstrom-Wiederherstellungsmodus: Lasttrennung
Balance-Funktion: Ja
Ausgleichsspannung: 4,18 VDC
Zellausgleichsstrom: 60 mA
Arbeitstemperatur: -20°C - +65°C
Lagertemperatur: -40°C - +85°C
Abmessungen mm: 62 x 42 x 4 mm
Anweisungen zur Konfigurationsänderung:
5S: B1 und B2 frei, auf dem Foto hervorgehobene Wälder ( Hanginf Short) frei.
4S: B1 kurz, kurzes Pad von links nach kurz hängend , rechts frei.
3S: B1 und B2 kurz, Pad Hängend kurz von rechts kurz, links frei
- Technologie
- Lithium-Ionen
- Lastspannung
- 12,6 VDC
16,8 VDC
21,0 VDC - schwanken
- Ja
- Nennstrom
- 100A
- Anzahl der Zellen
- 3S
4S
5S
