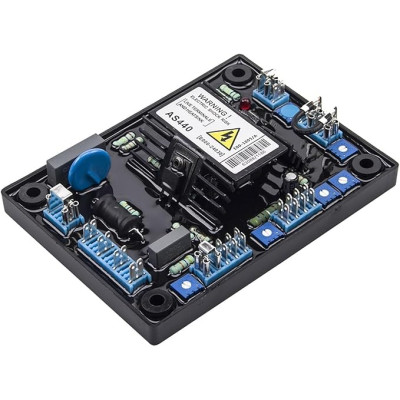

Automatischer Spannungsregler (AVR) AS440
Automatischer Spannungsregler für bürstenlose Synchrongeneratoren, hält die Spannungsstabilität in industriellen Anwendungen mit einer Genauigkeit von ±1 % aufrecht. Kompatibel mit Sensing 100-130 VAC oder 190-264 VAC bei 50/60 Hz, bietet Erregung bis zu 82 VDC mit 4 A Dauerstrom und 7,5 A Spitzenstrom, enthält Unterfrequenz- und Erregungsüberlastschutz, ermöglicht externe Einstellung und Droop für den Parallelbetrieb.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
AVR-Modul (Automatic Voltage Regulator) der Serie AS440 zur automatischen Spannungsregelung bei bürstenlosen Synchron-Generatoren. Der AVR gewährleistet eine Spannungsregelung von ±1 % und beinhaltet Unterfrequenzschutz (UFRO) sowie Unterstützung für den Parallelbetrieb.
Spezifikationen:
Spannungserfassung (Sensing): 100–130 VAC oder 190–264 VAC, 1 Phase, mittels Jumper wählbar, Frequenz 50/60 Hz
Stromversorgung: 100–264 VAC, 1 Phase, 50/60 Hz
Erregungsausgang: 82 VDC @ 200 VAC, Gleichstrom 4 A (max. 7,5 A für 10 s)
Mindestwiderstand der Feldspule: 15 Ω (10 Ω bei Eingangsspannung < 175 VAC)
Regelgenauigkeit: ±1 % (mit 4 % Motoreinstellung)
Externe Spannungsregelung: Potentiometer 1 kΩ, ±10 % (Widerstandserhöhung verringert die Spannung)
Unterfrequenzschutz (UFRO): einstellbar, Schwelle 94–98 % der Nennfrequenz, 50/60 Hz wählbar
Überlastschutz Erregung: Auslösung bei 65 VDC, Verzögerung 10–15 s
Droop-Eingang (Parallelbetrieb): 10 Ω, Empfindlichkeit 0,07 A für 5 % Droop
Analoger Eingang: ±5 VDC max., Eingangswiderstand 1 kΩ
Betriebstemperatur: -40 ~ 70°C
Montage: Schaltfeld, mit Schrauben
Abmessungen: 100 x 135 mm
Gewicht: 250 g
Layout:
| Anschluss | Bezeichnung | Beschreibung |
|---|---|---|
| S1, S2 | SENSING | Spannungseingang (100–130 V / 190–264 V) |
| A1, A2 | POWER | Erregungsversorgung |
| F1, F2 | FIELD | Erregungsausgang zur Feldspule |
| Z1, Z2 | DROOP | Stromwandler-Eingang für Parallelbetrieb |
| 7, 8, Z2 | LINK | Für Normalbetrieb, Verbindung zwischen 8 und Z2 |
| TRIM | TRIM | Anschlüsse für externes Einstellpotentiometer (1 kΩ) |
| Schalter STAB | A-B-C-D | Auswahl der Stabilitätsantwort je nach Generatorleistung |
| Potentiometer | — | Einstellungen: VOLTS, STABILITY, UFRO, DROOP, VTRIM, EXC TRIP |
Tabelle der Stabilisierungskonfiguration
| Nr. | Leistungsbereich | Antwort |
|---|---|---|
| B-D | < 100 kW | Langsam |
| A-C | < 100 kW | Schnell |
| B-C | 100–550 kW | Schnell |
| A-B | > 550 kW | Schnell |
Tabelle Potentiometer
| Name | Funktion | Richtung |
|---|---|---|
| VOLTS | Einstellung der Generatorspannung | Im Uhrzeigersinn erhöht sich die Ausgangsspannung |
| STABILITY | Verhindert Spannungsschwingungen | Im Uhrzeigersinn erhöht sich die Dämpfungswirkung |
| STAB SWITCH | Optimiert die Transientenleistung | Siehe obige Tabelle |
| UFRO | Setzt den UFRO-Knickpunkt | Im Uhrzeigersinn wird die Frequenz des Punktes verringert |
| DROOP | Stellt den Droop des Generators ein (bis zu 5 %) | Im Uhrzeigersinn erhöht sich der Droop |
| VTRIM | Optimiert die Empfindlichkeit des analogen Eingangs | Im Uhrzeigersinn erhöht sich die Verstärkung/Empfindlichkeit |
| EXC TRIP | Setzt die Abschaltschwelle bei Übererregung | Im Uhrzeigersinn erhöht sich die Abschaltstufe |
Anwendung:
Anschluss: Montieren Sie den AVR im Generatorpanel, fern von Wärmequellen. Verbinden Sie die Anschlüsse S1 und S2 mit der Ausgangsspannung des Generators (einphasig oder zwischen zwei Phasen, je nach Konfiguration). Die Stromversorgung (A1, A2) wird an dieselbe Quelle angeschlossen.
Ausgang: Verbinden Sie die Klemmen F1 und F2 mit der Feldspule des Rotors (über Schleifringe oder Erreger). Beachten Sie die Polarität (F1 positiv, F2 negativ) für den korrekten Betrieb.
Erstkonfiguration: Stellen Sie den Jumper für die Spannungserfassung (100-130 V oder 190-264 V) und die Frequenz (50/60 Hz) ein. Für den Normalbetrieb stellen Sie die Verbindung zwischen den Anschlüssen 8 und Z2 (Link) her. Wird ein externes Trimmer verwendet, schließen Sie es an die TRIM-Anschlüsse (1 kΩ) an.
Spannungs- und Stabilitätseinstellung: Starten Sie den Generator auf Nenn-Drehzahl. Stellen Sie das Potentiometer VOLTS ein, bis die gewünschte Spannung erreicht ist. Passen Sie STABILITY an (durch Auswahl der Position A-B-C-D je nach Generatorleistung und Feineinstellung mit dem Potentiometer), bis die Spannung stabil und ohne Schwingungen ist.
Unterfrequenzschutz-Einstellung (UFRO): Stellen Sie das Potentiometer UFRO ein, um den Punkt zu bestimmen, an dem die Spannung bei Drehzahlabsenkung zu fallen beginnt (normalerweise 94-98 % der Nennfrequenz). Der korrekte Wert sorgt dafür, dass die Spannung proportional unter der Nenn-Drehzahl sinkt.
Parallelbetrieb: Für parallel laufende Generatoren schließen Sie die Stromwandler an die Anschlüsse Z1 und Z2 an und stellen das Potentiometer DROOP ein, um 5 % Droop bei Leistungsfaktor Null (0 PF) zu erreichen.
Überlastschutz: Bei länger anhaltender Erregungsbelastung (z. B. Kurzschluss) unterbricht die EXC TRIP-Schaltung nach 10–15 Sekunden. Die Auslöseschwelle kann eingestellt werden (Werkseinstellung 65 VDC).
Achtung!
Überschreiten Sie nicht die angegebene maximale Eingangsspannung für Sensing und Stromversorgung.
Stellen Sie sicher, dass der Widerstand der Feldspule ≥ 15 Ω beträgt (bzw. ≥ 10 Ω bei Eingangsspannung unter 175 VAC).
Bei Verwendung des analogen Eingangs muss das angeschlossene Gerät vollständig galvanisch von Masse isoliert sein, mit einer Isolationsspannung von mindestens 500 VAC.
Wenn der AVR in vertikaler Position (Hochformat) montiert ist, muss der Gleichstromausgang um 12 % reduziert werden.
